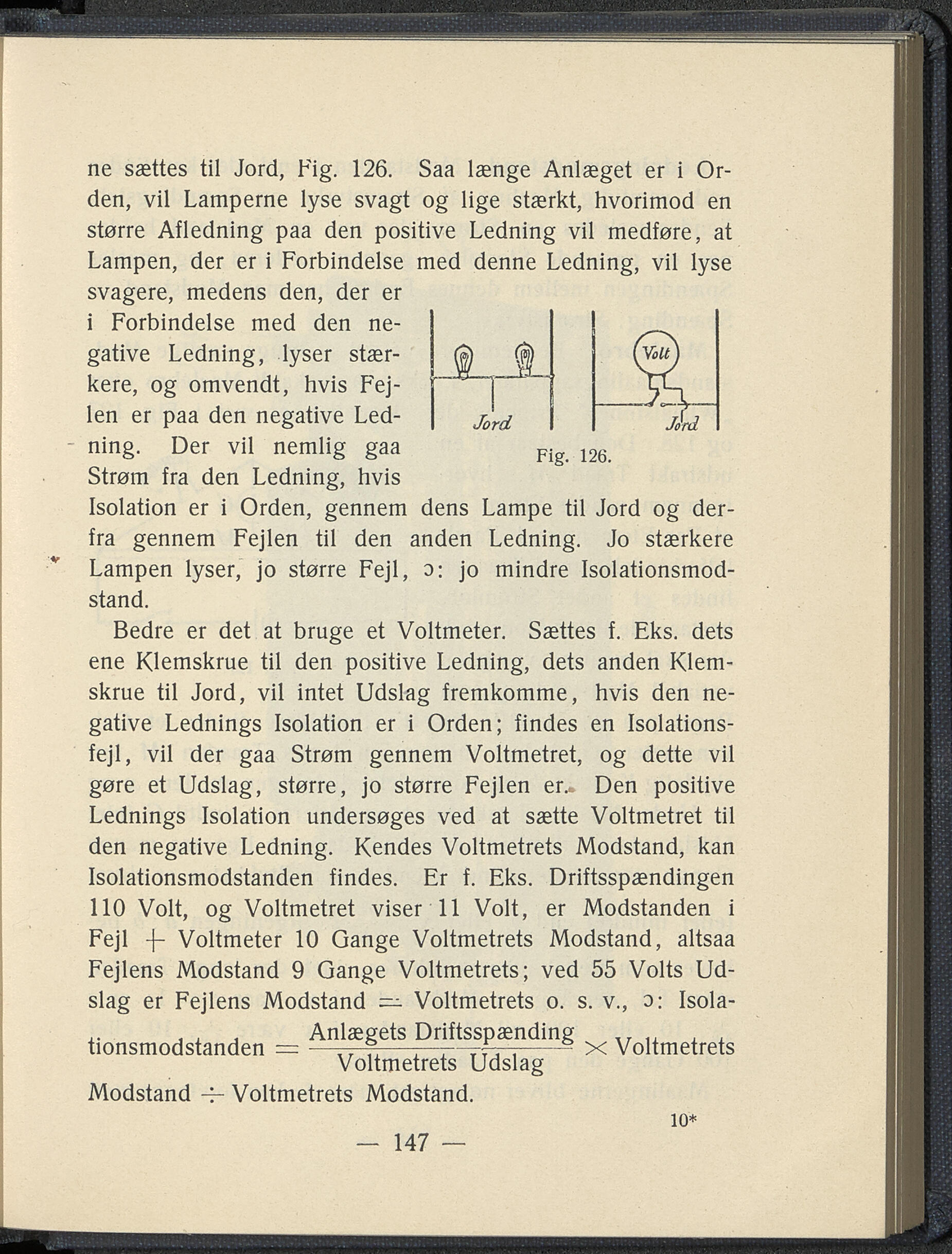

Fig. 126. ne sættes til Jord, Fig. 126. Saa længe Anlæget er i Or- den, vil Lamperne lyse svagt og lige stærkt, hvorimod en større Afledning paa den positive Ledning vil medføre, at Lampen, der er i Forbindelse med denne Ledning, vil lyse svagere, medens den, der er i Forbindelse med den ne- gative Ledning, lyser stær- kere, og omvendt, hvis Fej- len er paa den negative Led- ning. Der vil nemlig gaa Strøm fra den Ledning, hvis Isolation er i Orden, gennem dens Lampe til Jord og der- fra gennem Fejlen ti! den anden Ledning. Jo stærkere Lampen lyser, jo større Fejl, o: jo mindre Isolationsmod- stand. Bedre er det at bruge et Voltmeter. Sættes f. Eks. dets ene Klemskrue til den positive Ledning, dets anden Klem- skrue til Jord, vil intet Udslag fremkomme, hvis den ne- gative Lednings Isolation er i Orden; findes en Isolations- fejl, vil der gaa Strøm gennem Voltmetret, og dette vil gøre et Udslag, større, jo større Fejlen er.. Den positive Lednings Isolation undersøges ved at sætte Voltmetret til den negative Ledning. Kendes Voltmetrets Modstand, kan Isolationsmodstanden findes. Er f. Eks. Driftsspændingen 110 Volt, og Voltmetret viser 11 Volt, er Modstanden i Fejl Voltmeter 10 Gange Voltmetrets Modstand, altsaa Fejlens Modstand 9 Gange Voltmetrets; ved 55 Volts Ud- slag er Fejlens Modstand — Voltmetrets o. s. v., o: Isola- ... Anlægets Driftsspænding .. ,, tionsmodstanden = —r—;——-—------------------ X Voltmetrets Voltmetrets Udslag Modstand 4- Voltmetrets Modstand. - 147 — 10*
