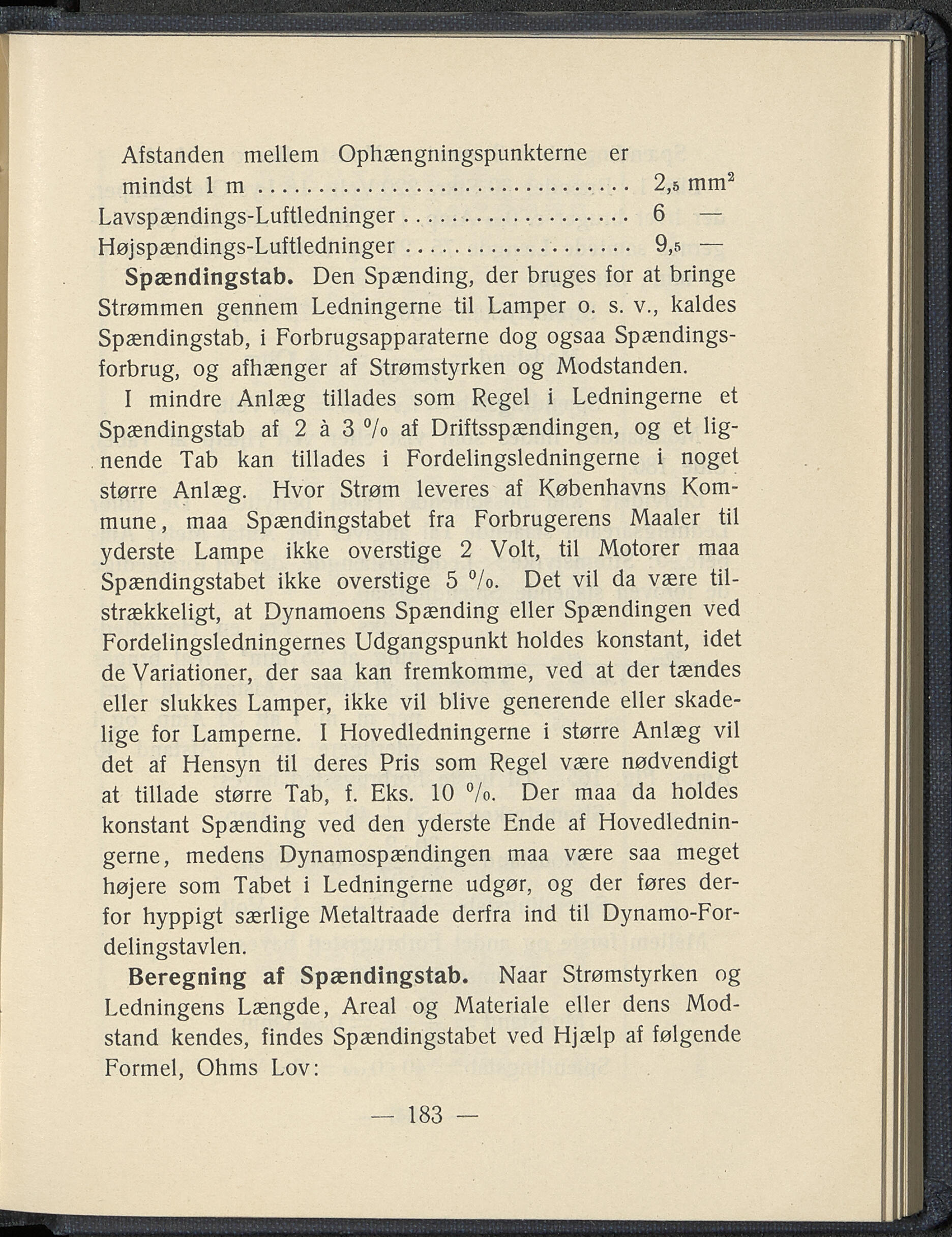

Afstanden mellem Ophængningspunkterne er mindst 1 m................................... 2,5 mm2 Lavspændings-Luftledninger.................... 6 — Højspændings-Luftledninger..................... 9,s — Spændingstab. Den Spænding, der bruges for at bringe Strømmen gennem Ledningerne til Lamper o. s. v., kaldes Spændingstab, i Forbrugsapparaterne dog ogsaa Spændings- forbrug, og afhænger af Strømstyrken og Modstanden. I mindre Anlæg tillades som Regel i Ledningerne et Spændingstab af 2 å 3 °/o af Driftsspændingen, og et lig- nende Tab kan tillades i Fordelingsledningerne i noget større Anlæg. Hvor Strøm leveres af Københavns Kom- mune, maa Spændingstabet fra Forbrugerens Maaler til yderste Lampe ikke overstige 2 Volt, til Motorer maa Spændingstabet ikke overstige 5 °/o. Det vil da være til- strækkeligt, at Dynamoens Spænding eller Spændingen ved Fordelingsledningernes Udgangspunkt holdes konstant, idet de Variationer, der saa kan fremkomme, ved at der tændes eller slukkes Lamper, ikke vil blive generende eller skade- lige for Lamperne. I Hovedledningerne i større Anlæg vil det af Hensyn til deres Pris som Regel være nødvendigt at tillade større Tab, f. Eks. 10 %. Der maa da holdes konstant Spænding ved den yderste Ende af Hovedlednin- gerne, medens Dynamospændingen maa være saa meget højere som Tabet i Ledningerne udgør, og der føres der- for hyppigt særlige Metaltraade derfra ind til Dynamo-For- delingstavlen. Beregning af Spændingstab. Naar Strømstyrken og Ledningens Længde, Areal og Materiale eller dens Mod- stand kendes, findes Spændingstabet ved Hjælp af følgende Formel, Ohms Lov:
