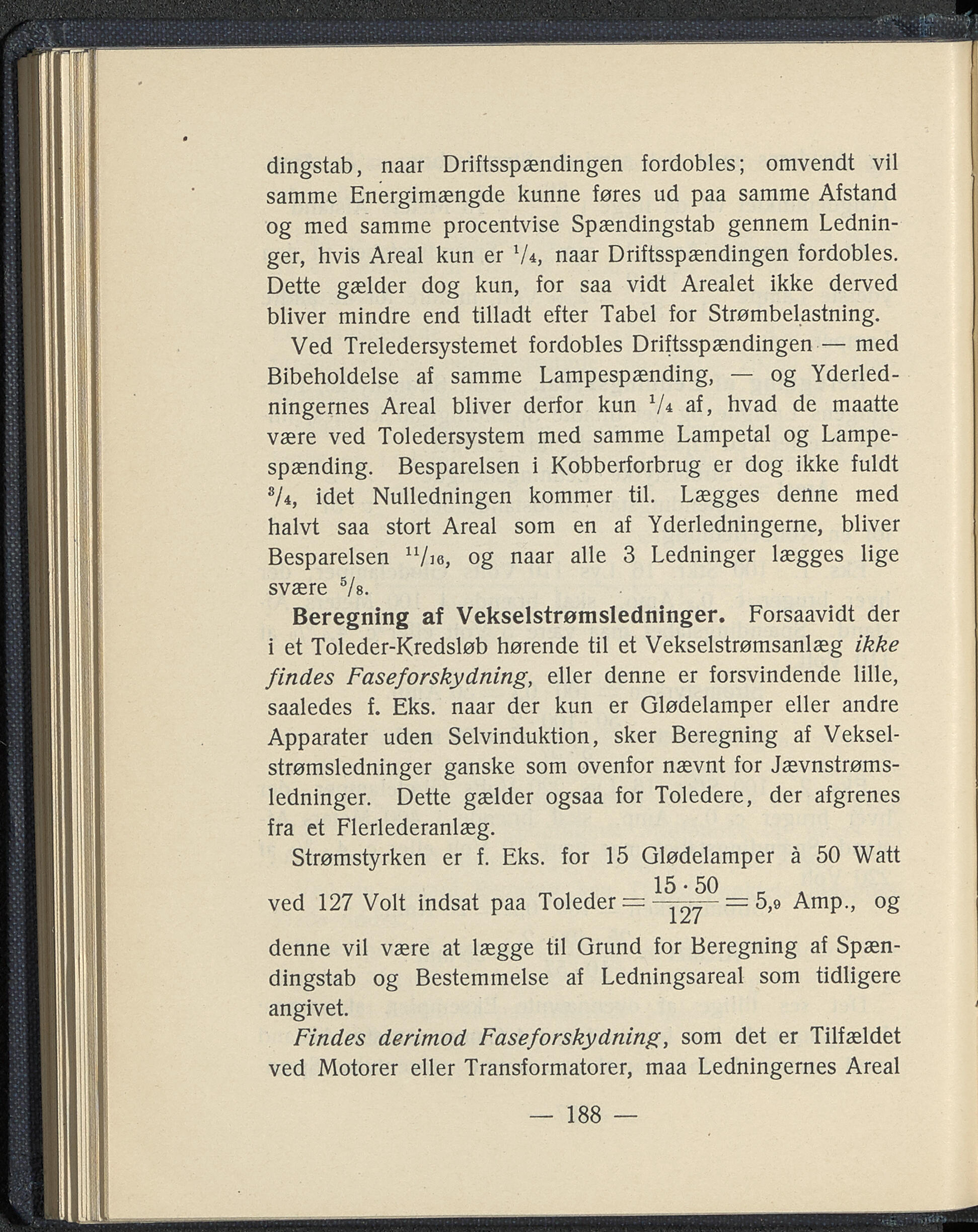

dingstab, naar Driftsspændingen fordobles; omvendt vil samme Energimængde kunne føres ud paa samme Afstand og med samme procentvise Spændingstab gennem Lednin- ger, hvis Areal kun er l/4, naar Driftsspændingen fordobles. Dette gælder dog kun, for saa vidt Arealet ikke derved bliver mindre end tilladt efter Tabel for Strømbelastning. Ved Treledersystemet fordobles Driftsspændingen — med Bibeholdelse af samme Lampespænding, — og Yderled- ningernes Areal bliver derfor kun 7* af, hvad de maatte være ved Toledersystem med samme Lampetal og Lampe- spænding. Besparelsen i Kobberforbrug er dog ikke fuldt s/4, idet Nulledningen kommer til. Lægges denne med halvt saa stort Areal som en af Yderledningerne, bliver Besparelsen u/iø, og naar alle 3 Ledninger lægges lige svære 5/s. Beregning af Vekselstrømsledninger. Forsaavidt der i et Toleder-Kredsløb hørende til et Vekselstrømsanlæg ikke findes Faseforskydning, eller denne er forsvindende lille, saaledes f. Eks. naar der kun er Glødelamper eller andre Apparater uden Selvinduktion, sker Beregning af Veksel- strømsledninger ganske som ovenfor nævnt for Jævnstrøms- ledninger. Dette gælder ogsaa for Toledere, der afgrenes fra et Flerlederanlæg. Strømstyrken er f. Eks. for 15 Glødelamper å 50 Watt 15 • 50 ved 127 Volt indsat paa Toleder =— 5,ø Amp., og denne vil være at lægge til Grund for Beregning af Spæn- dingstab og Bestemmelse af Ledningsareal som tidligere angivet. Findes derimod Faseforskydning, som det er Tilfældet ved Motorer eller Transformatorer, maa Ledningernes Areal
