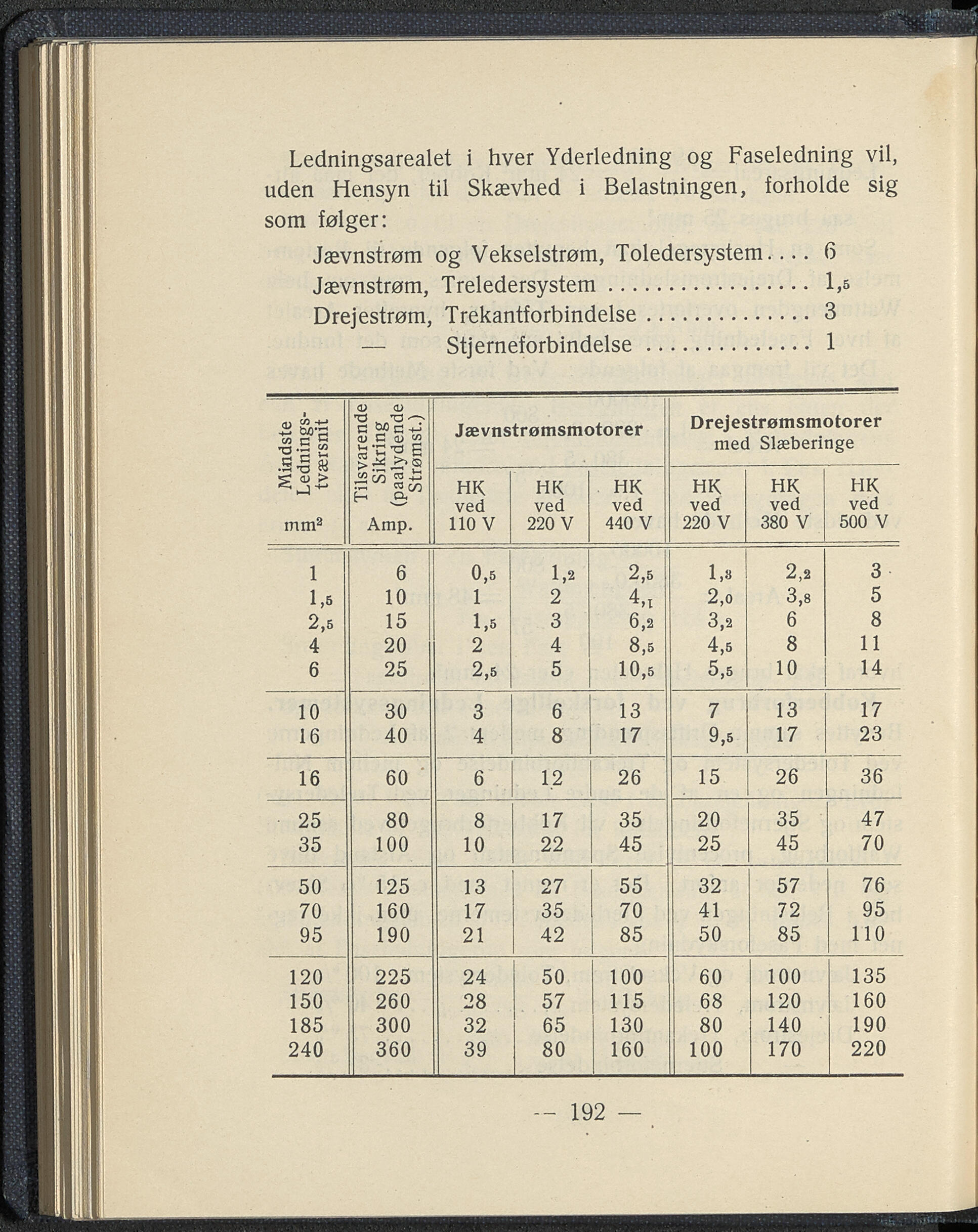

Ledningsarealet i hver Yderledning og Faseledning vil,
uden Hensyn til Skævhed i Belastningen, forholde sig
som følger:
Jævnstrøm og Vekselstrøm, Toledersystem.... 6
Jævnstrøm, Treledersystem.................. 1,5
Drejestrøm, Trekantforbindelse.............. 3
—- Stjerneforbindelse................ 1
2 Mindste g Lednings- “ tværsnit Tilsvarende S Sikring ■g (paalydende Strømst.) i Jævnstrømsmotorer Drejestrømsmotorer med Slæberinge
HK ved 110 V HK ved 220 V HK ved 440 V HK ved 220 V HK ved 380 V HK ved 500 V
1 6 0,5 1,2 2,5 1,8 2,2 3
1,5 10 1 2 4,t 2,o 3,8 5
2,5 15 1,5 3 6,2 3,2 6 8
4 20 2 4 8,5 4,5 8 11
6 25 2,6 5 10,5 5,5 10 14
10 30 3 6 13 7 13 17
16 40 4 8 17 9,5 17 23
16 60 6 12 26 15 26 36
25 80 8 17 35 20 35 47
35 100 10 22 45 25 45 70
50 125 13 27 55 32 57 76
70 160 17 35 70 41 72 95
95 190 21 42 85 50 85 110
120 225 24 50 100 60 100 135
150 260 28 57 115 68 120 160
185 300 32 65 130 80 140 190
240 360 39 80 160 100 170 220
— 192 —
