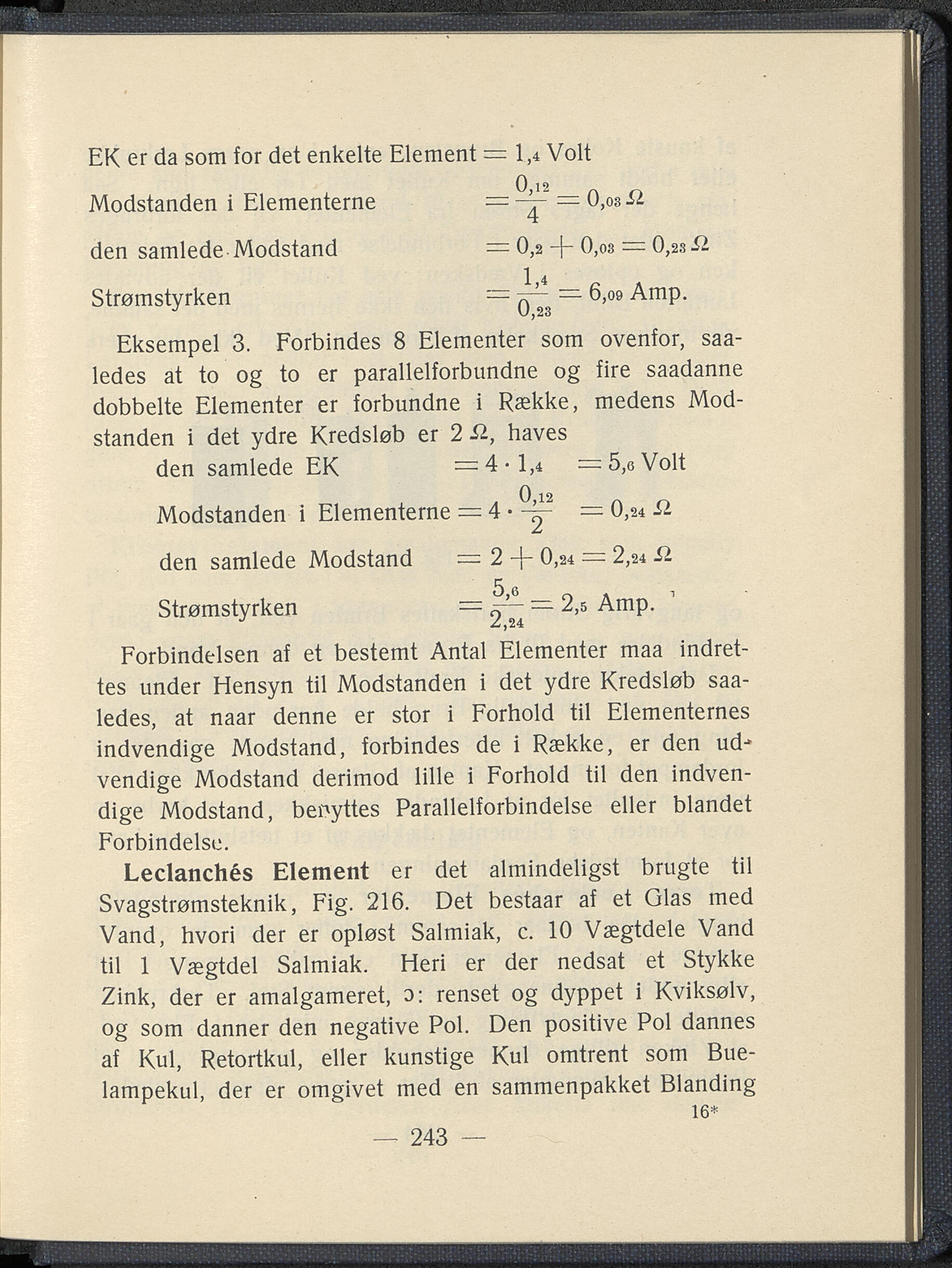

____________________________________ Modstanden i Elementerne EK er da som for det enkelte Element = 1,4 Volt __ 0,12 __ ~ ~ = —— — 0,03 -- 4 — 0,2 4“ 0,08 = 0,23 i- den samlede Modstand = — 6,09 Amp. 0,23 Strømstyrken Eksempel 3. Forbindes 8 Elementer som ovenfor, saa- ledes at to og to er parallelforbundne og fire saadanne dobbelte Elementer er forbundne i Række, medens Mod- standen i det ydre Kredsløb er 2 haves den samlede EK =4-1,4 =5,o Volt , A 0,12 A Modstanden i Elementerne = 4 • -y = 0,24 den samlede Modstand — 2 0,24 = 2,24 H 5,6 r* A 1 Strømstyrken = — 2,s Amp. Forbindelsen af et bestemt Antal Elementer maa indret- tes under Hensyn til Modstanden i det ydre Kredsløb saa- ledes, at naar denne er stor i Forhold til Elementernes indvendige Modstand, forbindes de i Række, er den ud-* vendige Modstand derimod lille i Forhold til den indven- dige Modstand, benyttes Parallelforbindelse eller blandet Forbindelse. Leclanchés Element er det almindeligst brugte til Svagstrømsteknik, Fig. 216. Det bestaar af et Glas med Vand, hvori der er opløst Salmiak, c. 10 Vægtdele Vand til 1 Vægtdel Salmiak. Heri er der nedsat et Stykke Zink, der er amalgameret, □: renset og dyppet i Kviksølv, og som danner den negative Pol. Den positive Pol dannes af Kul, Retortkul, eller kunstige Kul omtrent som Bue- lampekul, der er omgivet med en sammenpakket Blanding 16* — 243 —
