gen. Strømstyrken i denne bliver ligeledes 1,4 Gange saa
stor, som i hver af Yderledningerne, og dens Areal maa
derfor være 1,4 Gange disses Areal.
Systemet bruges ikkejneget.
Trefasede Vekselstrømsdynamoer. Drejestrømsdyna-
moer. Dynamoens Anker er forsynet med 3 Beviklinger
saaledes ordnede, at Vindingerne hørende til den ene Be-
vikling befinder sig ligeoverfor Magnetpolerne i samme
Øjeblik, som den anden og den tredie Beviklings Vindin-
ger befinder sig 7s og 2/a af Afstanden mellem to Mag-

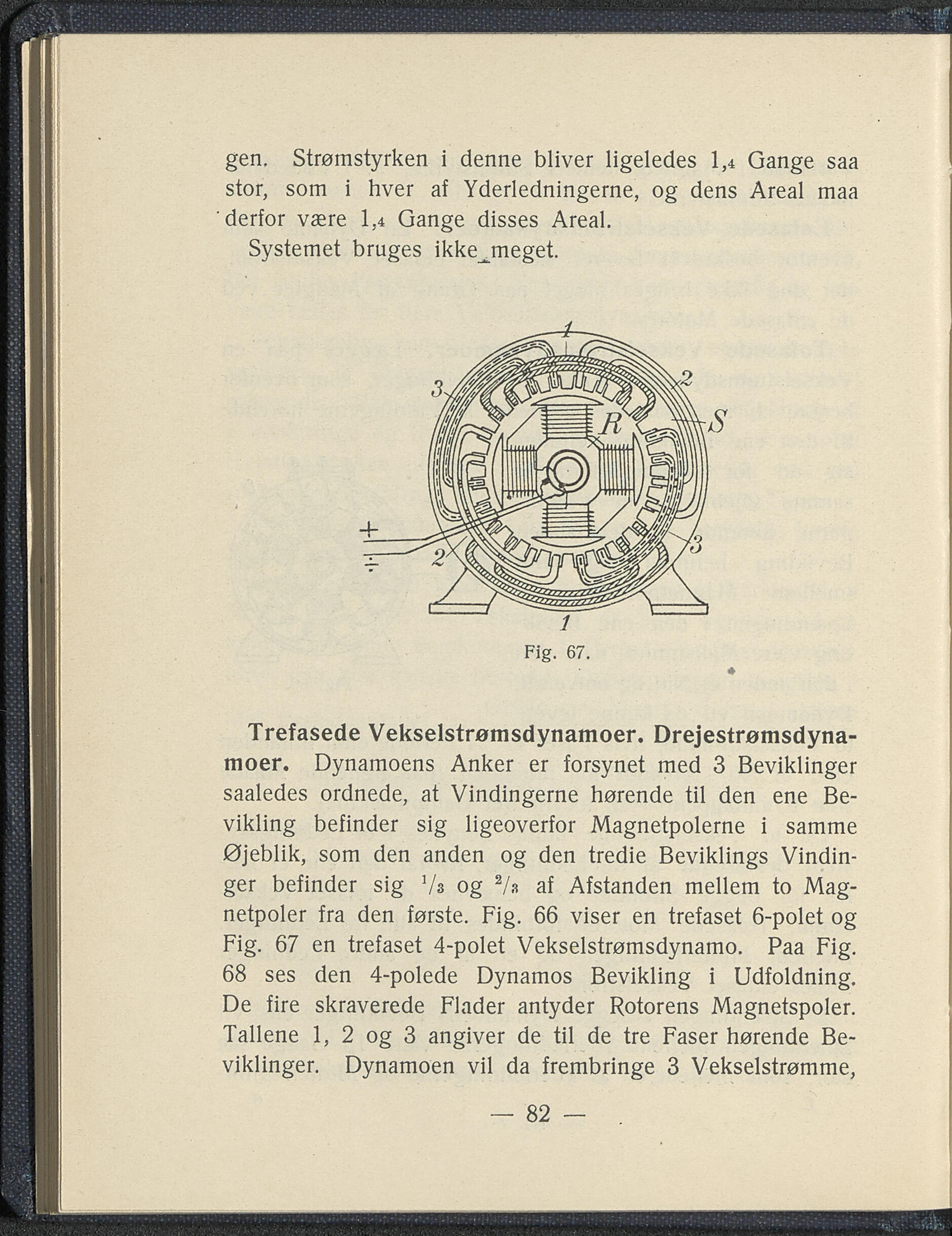

netpoler fra den første. Fig. 66 viser en trefaset 6-polet og
Fig. 67 en trefaset 4-polet Vekselstrømsdynamo. Paa Fig.
68 ses den 4-polede Dynamos Bevikling i Udfoldning.
De fire skraverede Flader antyder Rotorens Magnetspoler.
Tallene 1, 2 og 3 angiver de til de tre Faser hørende Be-
viklinger. Dynamoen vil da frembringe 3 Vekselstrømme,
— 82 -
