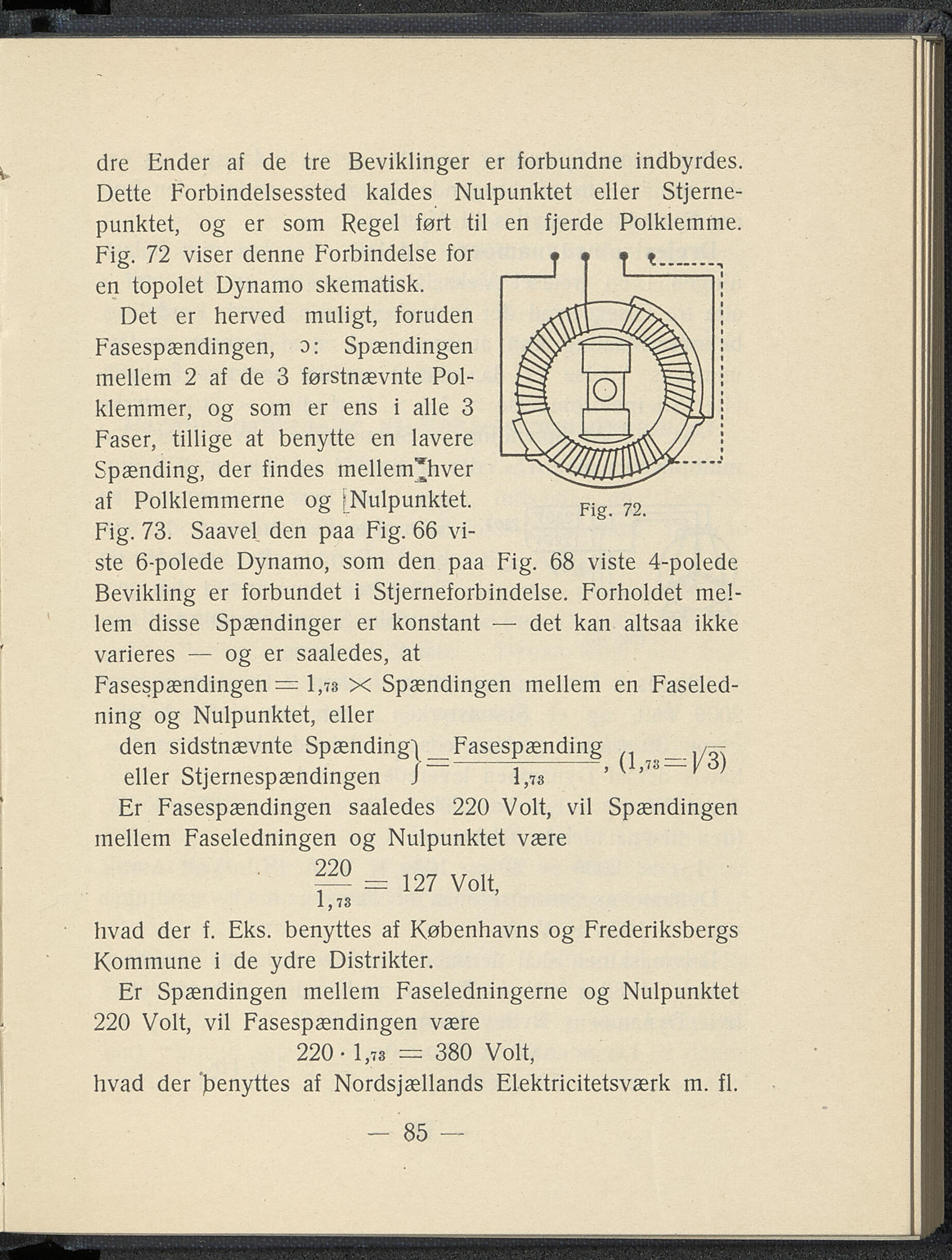

dre Ender af de tre Beviklinger er forbundne indbyrdes. Dette Forbindelsessted kaldes Nulpunktet eller Stjerne- punktet, og er som Regel ført til en fjerde Polklemme. Fig. 72 viser denne Forbindelse for en topolet Dynamo skematisk. Det er herved muligt, foruden Fasespændingen, o: Spændingen mellem 2 af de 3 førstnævnte Pol- klemmer, og som er ens i alle 3 Faser, tillige at benytte en lavere Spænding, der findes mellem’hver af Polklemmerne og [Nulpunktet. Fig. 73. Saavel den paa Fig. 66 vi- Fig. 72. ste 6-polede Dynamo, som den paa Fig. 68 viste 4-polede Bevikling er forbundet i Stjerneforbindelse. Forholdet mel- lem disse Spændinger er konstant ■— det kan altsaa ikke varieres — og er saaledes, at Fasespændingen = 1,73 x Spændingen mellem en Faseled- ning og Nulpunktet, eller den sidstnævnte Spænding) ___ Fasespænding eller Stjernespændingen J 1,73 ’ Er Fasespændingen saaledes 220 Volt, vil Spændingen mellem Faseledningen og Nulpunktet være 220 = 127 Volt, 1,73 hvad der f. Eks. benyttes af Københavns og Frederiksbergs Kommune i de ydre Distrikter. Er Spændingen mellem Faseledningerne og Nulpunktet 220 Volt, vil Fasespændingen være 220-1,73 = 380 Volt, hvad der 'fenyttes af Nordsjællands Elektricitetsværk m. fl. - 85 — ’-rær?
