Hovedtrækkene af de vigtigste fysiske Maalemetoder

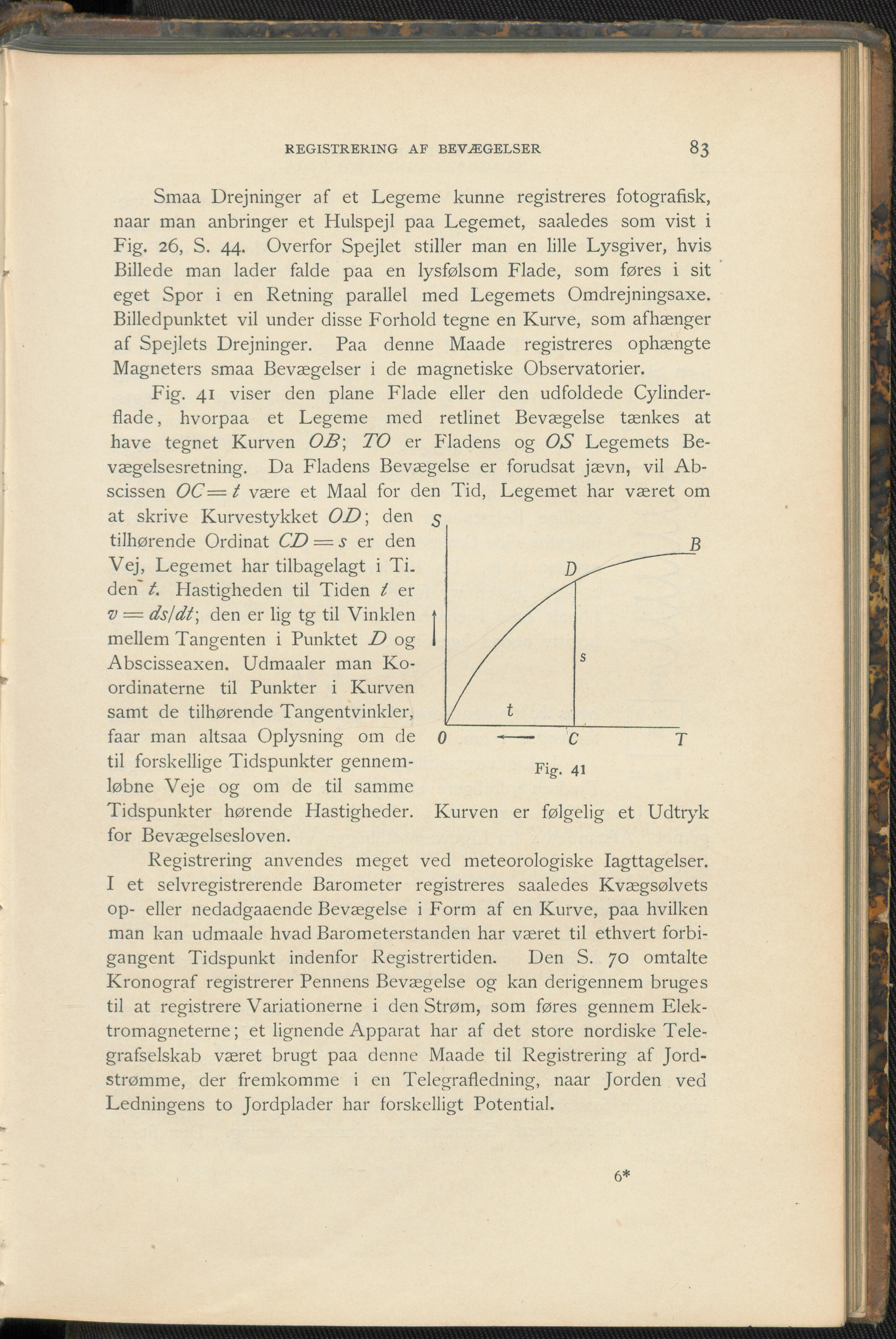

REGISTRERING AF BEVÆGELSER 83 Smaa Drejninger af et Legeme kunne registreres fotografisk, naar man anbringer et Hulspejl paa Legemet, saaledes som vist i Fig. 26, S. 44. Overfor Spejlet stiller man en lille Lysgiver, hvis Billede man lader falde paa en lysfølsom Flade, som føres i sit eget Spor i en Retning parallel med Legemets Omdrejningsaxe. Billedpunktet vil under disse Forhold tegne en Kurve, som afhænger af Spejlets Drejninger. Paa denne Maade registreres ophængte Magneters smaa Bevægelser i de magnetiske Observatorier. Fig. 41 viser den plane Flade eller den udfoldede Cylinder- flade , hvorpaa et Legeme med retlinet Bevægelse tænkes at have tegnet Kurven OB', TO er Fladens og OS Legemets Be- vægelsesretning. Da Fladens Bevægelse er forudsat jævn, vil Ab- scissen OC=t være et Maal for den Tid, Legemet har været om at skrive Kurvestykket OD\ den 5 tilhørende Ordinat CD — s er den ß Vej, Legemet har tilbagelagt i Ti. p den t. Hastigheden til Tiden t er w = dsjdt', den er lig tg til Vinklen | / mellem Tangenten i Punktet D og I / Abscisseaxen. Udmaaler man Ko- / s ordinaterne til Punkter i Kurven / samt de tilhørende Tangentvinkler, / t faar man altsaa Oplysning om de 0 ---- c T til forskellige Tidspunkter gennem- Fi 41 løbne Veje og om de til samme Tidspunkter hørende Hastigheder. Kurven er følgelig et Udtryk for Bevægelsesloven. Registrering anvendes meget ved meteorologiske Iagttagelser. I et selvregistrerende Barometer registreres saaledes Kvægsølvets op- eller nedadgaaende Bevægelse i Form af en Kurve, paa hvilken man kan udmaale hvad Barometerstanden har været til ethvert forbi- gangent Tidspunkt indenfor Registrertiden. Den S. 70 omtalte Kron ograf registrerer Pennens Bevægelse og kan derigennem bruges til at registrere Variationerne i den Strøm, som føres gennem Elek- tromagneterne; et lignende Apparat har af det store nordiske Tele- grafselskab været brugt paa denne Maade til Registrering af Jord- strømme, der fremkomme i en Telegrafledning, naar Jorden ved Ledningens to Jordplader har forskelligt Potential. 6*
