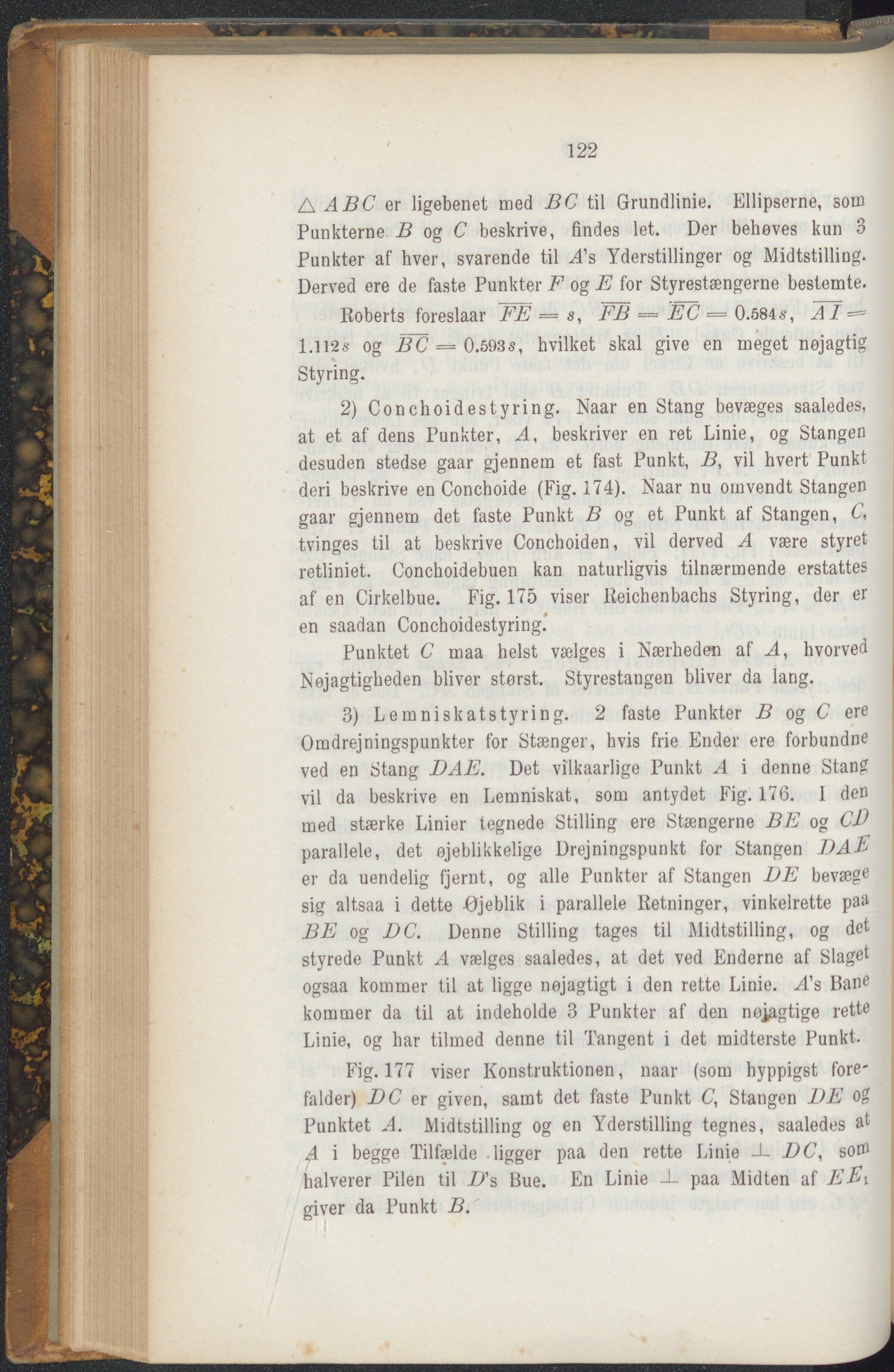

122
A ABC er ligebenet med BC til Grundlinie. Ellipserne, som
Punkterne B og C beskrive, findes let. Der behøves kun 3
Punkter af hver, svarende til Æs Yderstillinger og Midtstilling.
Derved ere de faste Punkter F og E for Styrestængerne bestemte.
Roberts foreslaar FE == s, FB = EC = 0.584s, =
1.112s og BC = 0.593s, hvilket skal give en meget nøjagtig
Styring.
2) Conchoidestyring. Naar en Stang bevæges saaledes,
at et af dens Punkter, A, beskriver en ret Linie, og Stangen
desuden stedse gaar gjennem et fast Punkt, B, vil hvert Punkt
deri beskrive en Conchoide (Fig. 174). Naar nu omvendt Stangen
gaar gjennem det faste Punkt B og et Punkt af Stangen, 6,
tvinges til at beskrive Conchoiden, vil derved A være styret
retliniet. Conchoidebuen kan naturligvis tilnærmende erstattes
af en Cirkelbue. Fig. 175 viser Reichenbachs Styring, der er
en saadan Conchoidestyring.
Punktet C maa helst vælges i Nærheden af A, hvorved
Nøjagtigheden bliver størst. Styrestangen bliver da lang.
3) Lemniskatstyring. 2 faste Punkter B og C ere
Omdrejningspunkter for Stænger, hvis frie Ender ere forbundne
ved en Stang DAE. Det vilkaarlige Punkt A i denne Stang
vil da beskrive en Lemniskat, som antydet Fig. 176. 1 den
med stærke Linier tegnede Stilling ere Stængerne BE og CD
parallele, det øjeblikkelige Drejningspunkt for Stangen DAE
er da uendelig fjernt, og alle Punkter af Stangen DE bevæg6
sig altsaa i dette -Øjeblik i parallele Retninger, vinkelrette paa
BE og DC. Denne Stilling tages til Midtstilling, og det
styrede Punkt A vælges saaledes, at det ved Enderne af Slaget
ogsaa kommer til at ligge nøjagtigt i den rette Linie. A's Bane
kommer da til at indeholde 3 Punkter af den nøjagtige rette
Linie, og har tilmed denne til Tangent i det midterste Punkt.
Fig. 177 viser Konstruktionen, naar (som hyppigst fore-
falder) DC er given, samt det faste Punkt C, Stangen DE og
Punktet A. Midtstilling og en Yderstilling tegnes, saaledes
A i begge Tilfælde ligger paa den rette Linie JL DC, so#1
halverer Pilen til Z*’s Bue. En Linie -L paa Midten af EEi
giver da Punkt B.
