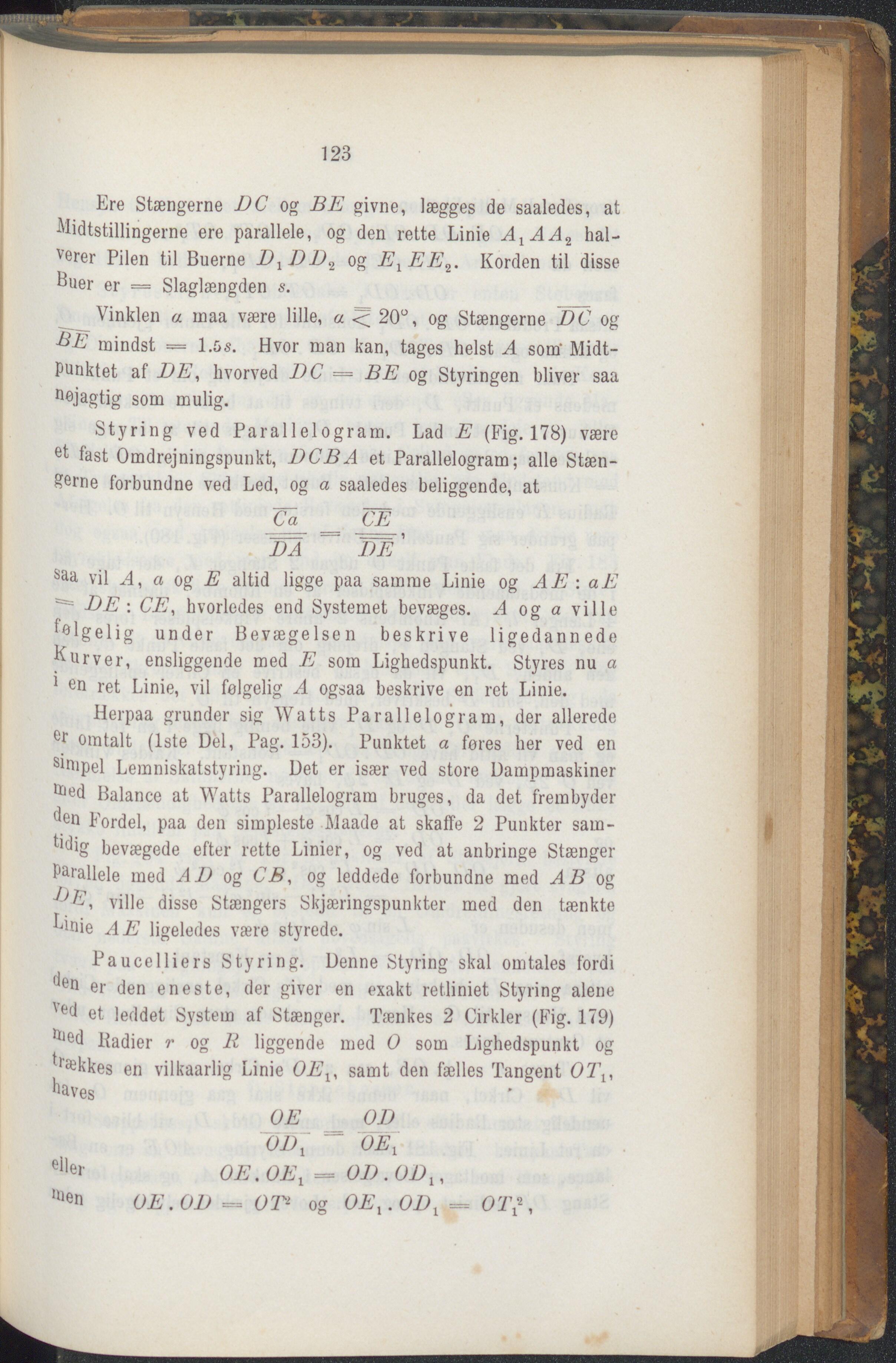

123 Ere Stængerne DC og BE givne, lægges de saaledes, at Midtstillingerne ere parallele, og den rette Linie A.AA2 hal- bier Pilen til Buerne D.DD2 og E.EE2. Korden til disse Buer er == Slaglængden s. Vinklen a maa være lille, a < 20°, og Stængerne DC og ^E mindst = 1.5s. Hvor man kan, tages helst A som' Midt- punktet af DE, hvorved DC = BE og Styringen bliver saa ne.jagtig som mulig. Styring ved Parallelogram. Lad E (Fig. 178) være et fast Omdrejningspunkt, DC BA et Parallelogram; alle Stæn- gerne forbundne ved Led, og a saaledes beliggende, at C a CE DA DE Saa vil A, a og E altid ligge paa samme Linie og AE : aE DE : CE, hvorledes end Systemet bevæges. A og a ville ligelig under Bevægelsen beskrive ligedannede kurver, ensliggende med E som Lighedspunkt. Styres nu a 1 en ret Linie, vil følgelig A ogsaa beskrive en ret Linie. Herpaa grunder sig Watts Parallelogram, der allerede omtalt (1ste Del, Pag. 153). Punktet a føres lier ved en S1nipel Lemniskatstyring. Det er især ved store Dampmaskiner Balance at Watts Parallelogram bruges, da det frembyder <len Fordel, paa den simpleste Maade at skaffe 2 Punkter sam- ^ig bevægede efter rette Linier, og ved at anbringe Stænger Parallele med AD og CB, og leddede forbundne med AB og J)C, ville disse Stængers Skjæringspunkter med den tænkte ^inie AE ligeledes være styrede. Paucelliers Styring. Denne Styring skal omtales fordi flen er den eneste, der giver en exakt retliniet Styring alene et leddet System af Stænger. Tænkes 2 Cirkler (Fig. 179) Uled Radier r og R liggende med O som Lighedspunkt og bækkes en vilkaarlig Linie OE., samt den fælles Tangent OT., haves OE _ OD OD~ “ OE. eller OE.OE. = OD. OD., Ulen OE.OD = OT* og 0E..0D. = OT*,
