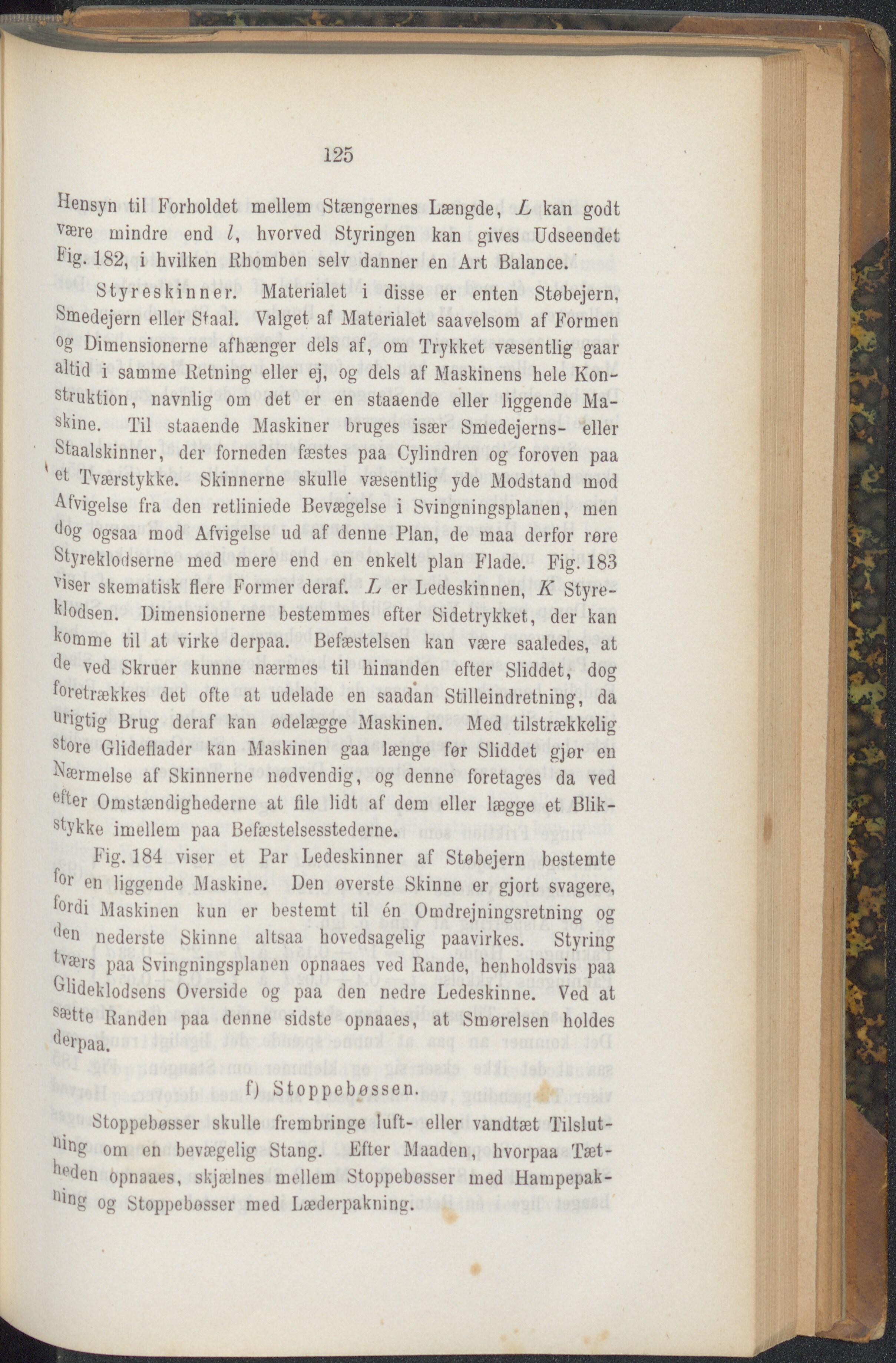

125 Hensyn til Forholdet mellem Stængernes Længde, L kan godt være mindre end Z, hvorved Styringen kan gives Udseendet Hg. 182, i hvilken Rhomben selv danner en Art Balance. Styreskinner. Materialet i disse er enten Støbejern. Smedejern eller Staal. Valget af Materialet saavelsom af Formen °g Dimensionerne afhænger dels af, om Trykket væsentlig gaar altid i samme Retning eller ej, og dels af Maskinens hele Kon- struktion, navnlig om det er en staaende eller liggende Ma- skine. Til staaende Maskiner bruges især Smedejerns- eller Staalskinner, der forneden fæstes paa Cylindren og foroven paa et Tværstykke. Skinnerne skulle væsentlig yde Modstand mod Afvigelse fra den retliniede Bevægelse i Svingningsplanen, men ogsaa mod Afvigelse ud af denne Plan, de maa derfor røre Styreklodserne med mere end en enkelt plan Flade. Fig. 183 V1ser skematisk flere Former deraf. L er Ledeskinnen, K Styre- klodsen. Dimensionerne bestemmes efter Sidetrykket, der kan ''Omme til at virke derpaa. Befæstelsen kan være saaledes, at (*e ved Skruer kunne nærmes til hinanden efter Sliddet, dog foretrækkes det ofte at udelade en saadan Stilleindretning, da Ul'igtig Brug deraf kan odelægge Maskinen. Med tilstrækkelig store Glideflader kan Maskinen gaa længe før Sliddet gjør en Nærmelse af Skinnerne nødvendig, og denne foretages da ved (ifter Omstændighederne at file lidt af dem eller lægge et Blik- stykke imellem paa Befæstelsesstederne. Fig. 184 viser et Par Ledeskinner af Støbejern bestemte for en liggende Maskine. Den overste Skinne er gjort svagere, f°rdi Maskinen kun er bestemt til én Omdrejningsretning og ’*en nederste Skinne altsaa hovedsagelig paavirkes. Styring <værs paa Svingningsplanen opnaaes ved Rande, henholdsvis paa Glideklodsens Overside og paa den nedre Ledeskinne. Ved at Randen paa denne sidste opnaaes, at Smørelsen holdes ^i’paa. f) Stoppebøssen. Stoppebøsser skulle frembringe luft- eller vandtæt Tilslut- ning om en bevægelig Stang. Efter Maaden, hvorpaa Tæt- *leden opnaaes, skjælnes mellem Stoppebøsser med Hampepak- 1!lng og Stoppebosser med Læderpakning.
