Forelæsninger over Maskinlære
Andel del: Maskindeles Beregning og Konstruktion

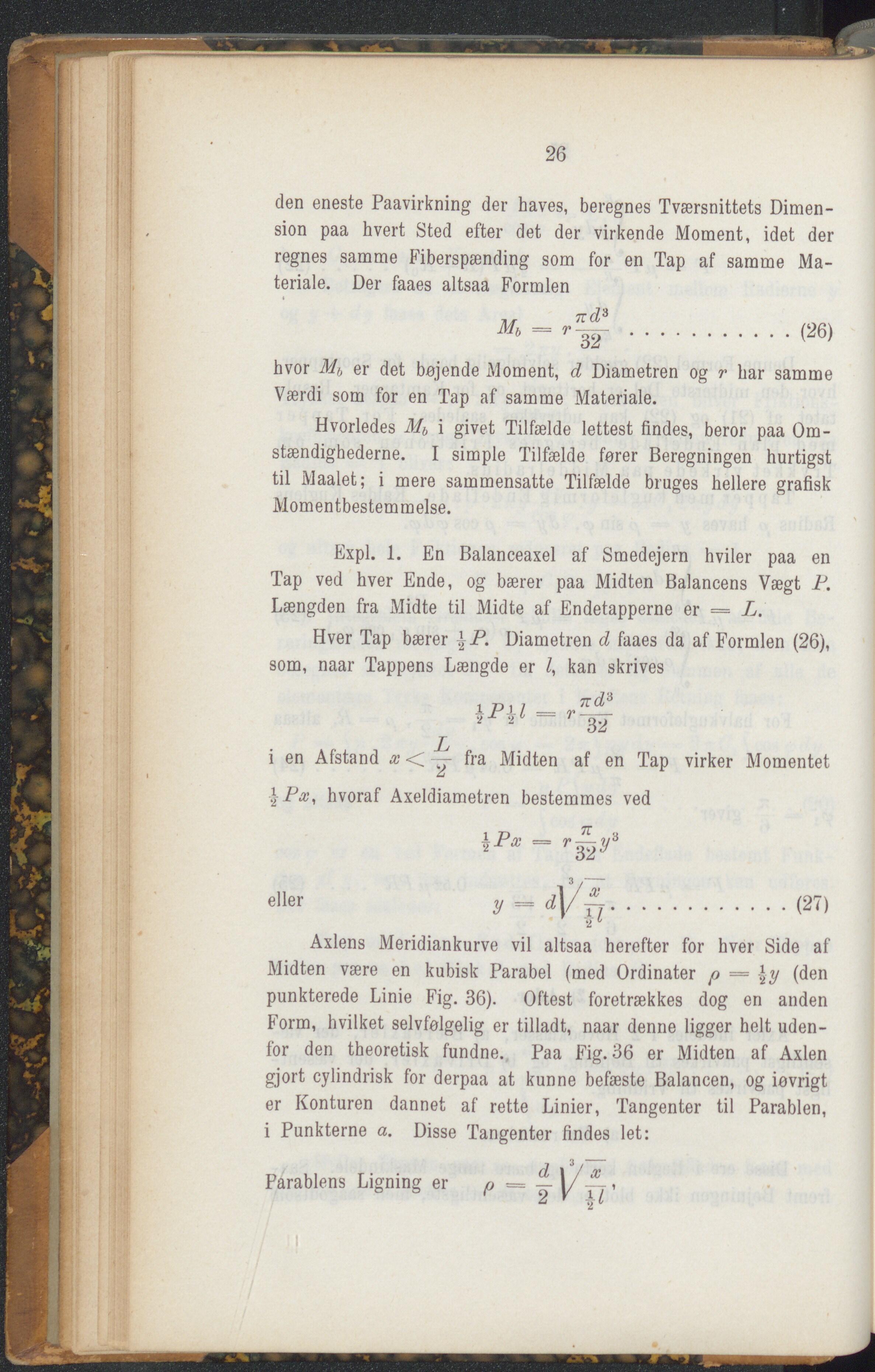

26 den eneste Paavirkning der haves, beregnes Tværsnittets Dimen- sion paa hvert Sted efter det der virkende Moment, idet der regnes samme Fiberspænding som for en Tap af samme Ma- teriale. Der faaes altsaa Formlen 32- ..................(26> hvor Mb er det bojende Moment, d Diametren og r har samme Værdi som for en Tap af samme Materiale. Hvorledes Mb i givet Tilfælde lettest findes, beror paa Om- stændighederne. I simple Tilfælde fører Beregningen hurtigst til Maalet; i mere sammensatte Tilfælde bruges hellere grafisk Momentbestemmelse. Expl. 1. En Balanceaxel af Smedejern hviler paa en Tap ved hver Ende, og bærer paa Midten Balancens Vægt P. Længden fra Midte til Midte af Endetapperne er = L. Hver Tap bærer Diametren d faaes da af Formlen (26), som, naar Tappens Længde er Z, kan skrives i en Afstand x < — fra Midten nd3 r---- 32 af en Tap virker Momentet Z = }Px, hvoraf Åxeldiametren bestemmes ved 3 eller y dv ti............................<27» 2 1 Axlens Meridiankurve vil altsaa herefter for hver Side af Midten være en kubisk Parabel (med Ordinater p = \y (den punkterede Linie Fig. 36). Oftest foretrækkes dog en anden Form, hvilket selvfølgelig er tilladt, naar denne ligger helt uden- for den theoretisk fundne. Paa Fig. 36 er Midten af Axlen gjort cylindrisk for derpaa at kunne befæste Balancen, og iovrigt er Konturen dannet af rette Linier, Tangenter til Parablen, i Punkterne a. Disse Tangenter findes let: Parablens Ligning er d ■°“ 2
