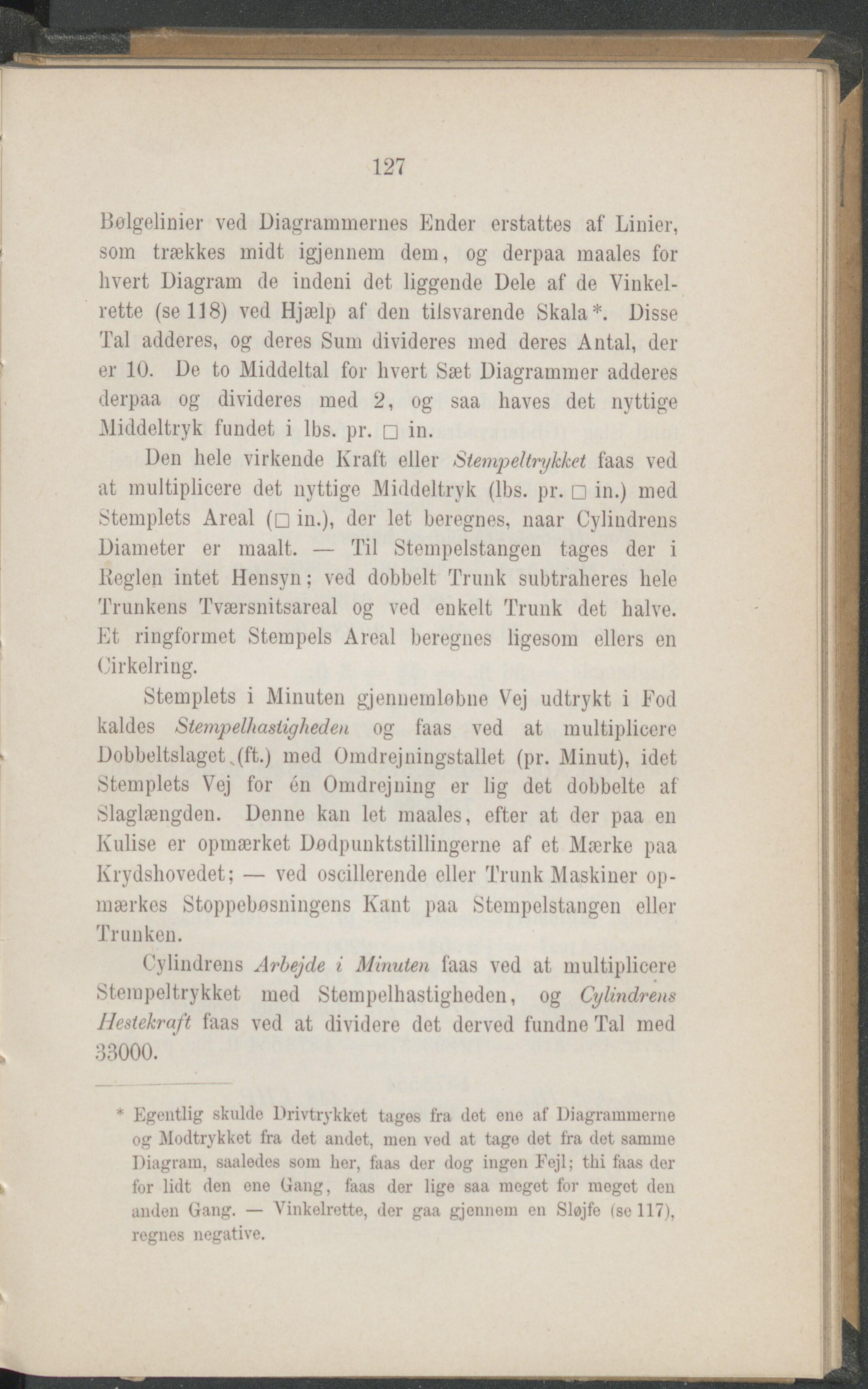

127 Bølgelinier ved Diagrammernes Ender erstattes af Linier, som trækkes midt igjennem dem, og derpaa maales for hvert Diagram de indeni det liggende Dele af de Vinkel- rette (se 118) ved Hjælp af den tilsvarende Skala*. Disse Tal adderes, og deres Sum divideres ined deres Antal, del- er 10. De to Middeltal for hvert Sæt Diagrammer adderes derpaa og divideres med 2, og saa haves det nyttige Middeltryk fundet i Ibs. pr. in. Den hele virkende Kraft eller Stempeltrykket faas ved at multiplicere det nyttige Middeltryk (Ibs. pr. in.) med Stemplets Areal (□ in.), der let beregnes, naar Cylindrens Diameter er maalt. — Til Stempelstangen tages der i Reglen intet Hensyn: ved dobbelt Trunk subtraheres hele Trunkens Tværsnitsareal og ved enkelt Trunk det halve. Et ringformet Stempels Areal beregnes ligesom ellers en Cirkelring. Stemplets i Minuten gjenneinlobne Vej udtrykt i Fod kaldes Stempelhastigheden og faas ved at multiplicere Dobbeltslaget „(ft.) med Omdrejningstallet (pr. Minut), idet Stemplets Vej for én Omdrejning er lig det dobbelte af Slaglængden. Denne kan let maales, efter at der paa en Kulise er opmærket Dødpunktstillingerne af et Mærke paa Krydshovedet; — ved oscillerende eller Trunk Maskiner op- mærkes Stoppebosningens Kant paa Stempelstangen eller Trunken. Cylindrens Arbejde i Minuten faas ved at multiplicere Stempeltrykket med Stempelhastigheden, og Cylindrens Hestekraft faas ved at dividere det derved fundne Tal med 33000. * Egentlig skulde Drivtrykket tages fra det ene af Diagrammerne og Modtrykket fra det andet, men ved at tage det fra det samme Diagram, saaledes som her, faas der dog ingen Fejl; thi faas der for lidt den ene Gang, faas der lige saa meget for meget den anden Gang. — Vinkelrette, der gaa gjennem en Sløjfe (se 117), regnes negative.
