Forelæsninger over Maskinlære
Første Del: Kraftmaskinerne

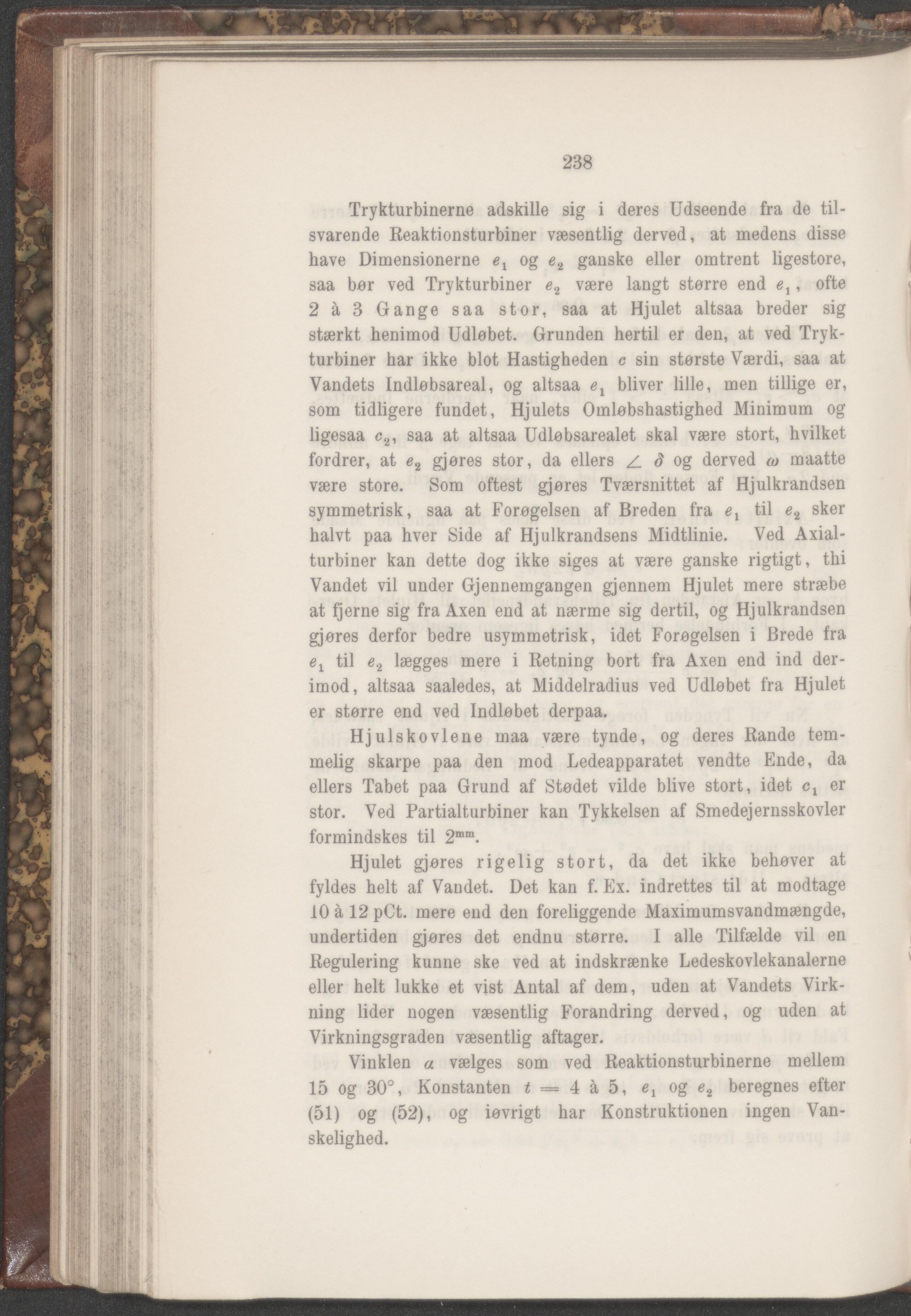

238 Trykturbinerne adskille sig i deres Udseende fra de til- svarende Reaktionsturbiner væsentlig derved, at medens disse have Dimensionerne ex og ganske eller omtrent ligestore, saa bor ved Trykturbiner e2 n^yq langt større end ex, ofte 2 å 3 Gange saa stor, saa at Hjulet altsaa breder sig stærkt henimod Udløbet. Grunden hertil er den, at ved Tryk- turbiner har ikke blot Hastigheden c sin største Værdi, saa at Vandets Indløbsareal, og altsaa ex bliver lille, men tillige er, som tidligere fundet, Hjulets Omløbshastighed Minimum og ligesaa c2, saa at altsaa Udløbsarealet skal være stort, hvilket fordrer, at e2 gjøres stor, da ellers / d og derved co maatte være store. Som oftest gjøres Tværsnittet af Hjulkrandsen symmetrisk, saa at Forøgelsen af Breden fra ex til e2 sker halvt paa hver Side af Hjulkrandsens Midtlinie. Ved Axial - turbiner kan dette dog ikke siges at være ganske rigtigt, thi Vandet vil under Gjennemgangen gjennem Hjulet mere stræbe at fjerne sig fra Axen end at nærme sig dertil, og Hjulkrandsen gjøres derfor bedre usymmetrisk, idet Forøgelsen i Brede fra ex til e2 lægges mere i Retning bort fra Axen end ind der- imod, altsaa saaledes, at Middelradius ved Udløbet fra Hjulet er større end ved Indløbet derpaa. Hjulskovlene maa være tynde, og deres Rande tem- melig skarpe paa den mod Ledeapparatet vendte Ende, da ellers Tabet paa Grund af Stødet vilde blive stort, idet cx er stor. Ved Partialturbiner kan Tykkelsen af Smedejernsskovler formindskes til 2mm. Hjulet gjøres rigelig stort, da det ikke behøver at fyldes helt af Vandet. Det kan f. Ex. indrettes til at modtage 10 å 12 pCt. mere end den foreliggende Maximumsvandmængde, undertiden gjøres det endnu større. I alle Tilfælde vil en Regulering kunne ske ved at indskrænke Ledeskovlekanalerne eller helt lukke et vist Antal af dem, uden at Vandets Virk- ning lider nogen væsentlig Forandring derved, og uden at Virkningsgraden væsentlig aftager. Vinklen a vælges som ved Reaktionsturbinerne mellem 15 og 30°, Konstanten i = 4 ä 5, ex og e2 beregnes efter (51) og (52), og iovrigt har Konstruktionen ingen Van- skelighed.
