Forelæsninger over Maskinlære
Første Del: Kraftmaskinerne

Forfatter: S.C. Borch

År: 1890

Forlag: C.A. Reitzels Forlag

Sted: Kjøbenhavn

Udgave: Anden Udgavve

Sider: 284

UDK: TB Gl. 621.0 Bor

Med 9 litograferede tavler.

Søgning i bogen

Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.

Derved får du fremhævet ordene visuelt direkte på billedet af siden.

Download PDF

Digitaliseret bog

Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

Side af 327 Forrige Næste

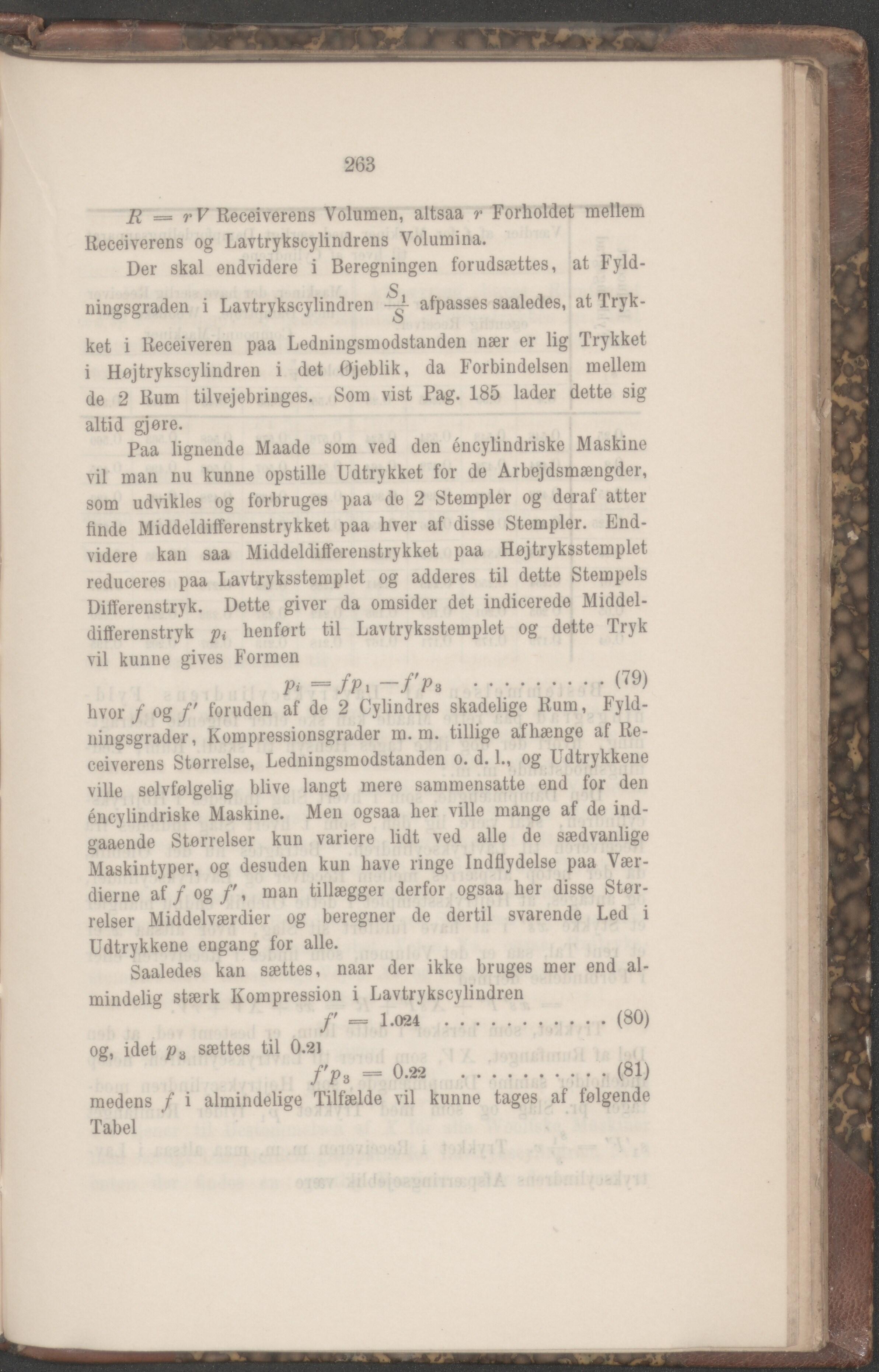

263 Ji = r V Receiverens Volumen, altsaa r Forholdet mellem Receiverens og Lavtrykscylindrens Volumina. Der skal endvidere i Beregningen forudsættes, at Fyld- es ningsgraden i Lavtrykscylindren — afpasses saaledes, at Tryk- ket i Receiveren paa Ledningsmodstanden nær er lig Trykket i Højtrykscylindren i det øjeblik, da Forbindelsen mellem de 2 Rum tilvejebringes. Som vist Pag. 185 lader dette sig altid gjøre. Paa lignende Maade som ved den éncylindriske Maskine vil man nu kunne opstille Udtrykket for de Arbejdsmængder, som udvikles og forbruges paa de 2 Stempler og deraf atter finde Middeldifferenstrykket paa hver af disse Stempler. End- videre kan saa Middeldifferenstrykket paa Højtryksstemplet reduceres paa Lavtryksstemplet og adderes til dette Stempels Differenstryk. Dette giver da omsider det indicerede Middel- differenstryk pi henført til Lavtryksstemplet og dette Tryk vil kunne gives Formen Pi = fPi —f'Pa ................... hvor f og f foruden af de 2 Cylindres skadelige Rum, Fyld- ningsgrader, Kompressionsgrader m. m. tillige afhænge af Re- ceiverens Størrelse, Ledningsmodstanden o. d. 1., og Udtrykkene ville selvfølgelig blive langt mere sammensatte end for den éncylindriske Maskine. Men ogsaa her ville mange af de ind- gaaende Størrelser kun variere lidt ved alle de sædvanlige Maskintyper, og desuden kun have ringe Indflydelse paa Vær- dierne af f og f, man tillægger derfor ogsaa her disse Stør- relser Middelværdier og beregner de dertil svarende Led i Udtrykkene engang for alle. Saaledes kan sættes, naar der ikke bruges mer end al- mindelig stærk Kompression i Lavtrykscylindren f = 1.024 .........................(80) og, idet p.å sættes til 0.21 fp-i = 0.22 ..................(81) medens f i almindelige Tilfælde vil kunne tages af følgende Tabel
