Forelæsninger over Maskinlære
Første Del: Kraftmaskinerne

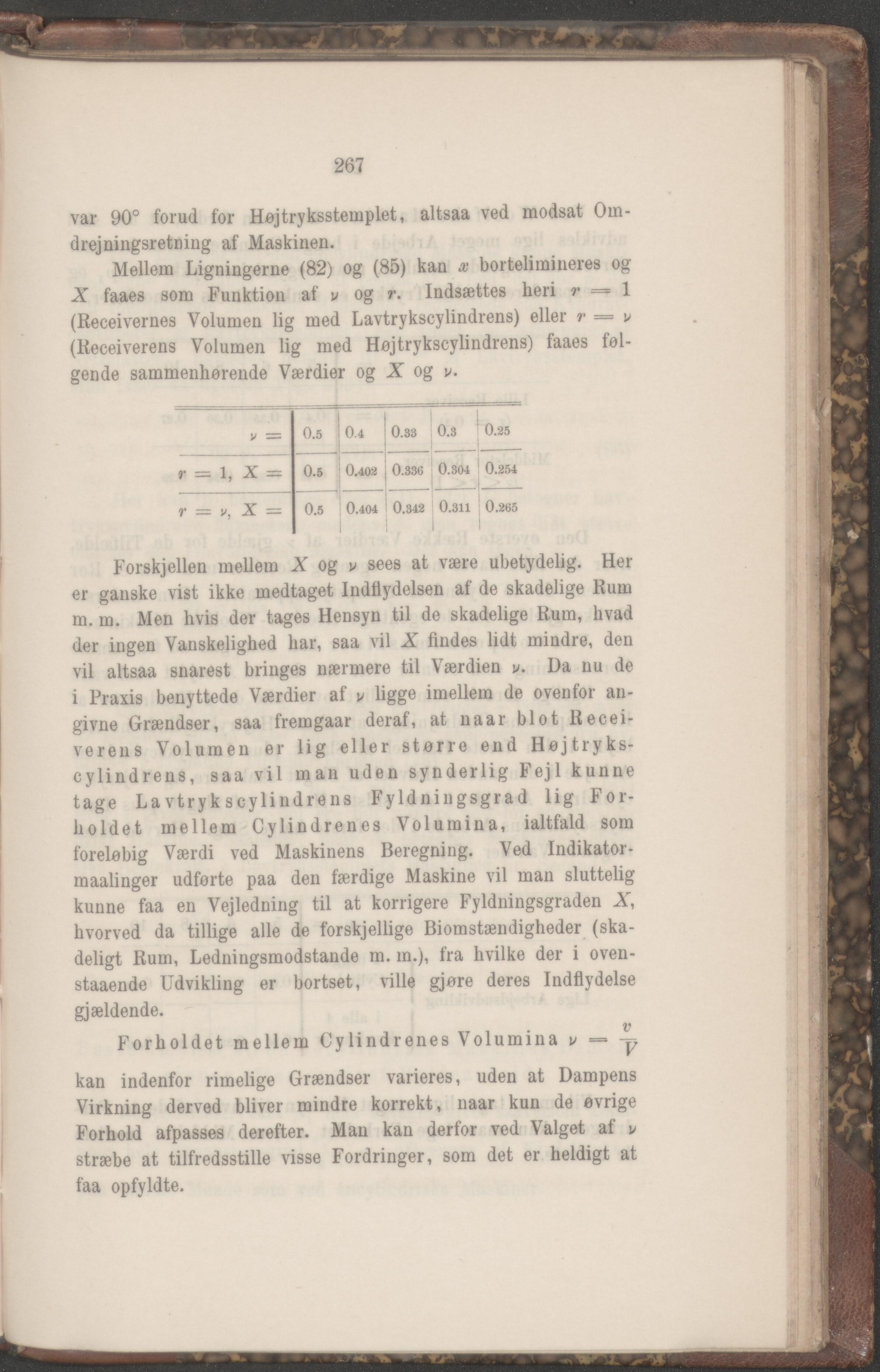

267 var 90° forud for Højtryksstemplet, altsaa ved modsat Om- drejningsretning af Maskinen. Mellem Ligningerne (82) og (85) kan æ bortelimineres og X faaes som Funktion af v og r. Indsættes heri r — 1 (Receivernes Volumen lig med Lavtrykscylindrens) eller r = > (Receiverens Volumen lig med Højtrykscylindrens) faaes føl- gende sammenhørende Værdier og X og v. v = 0.5 0.4 0.33 0.3 0.25 r = 1, X = 0.5 0.402 0.336 0.304 0.254 r = p, X = 0.5 0.404 0.342 0.311 0.265 Forskjellen mellem X og v sees at være ubetydelig. Her er ganske vist ikke medtaget Indflydelsen af de skadelige Rum m. m. Men hvis der tages Hensyn til de skadelige Rum, hvad der ingen Vanskelighed har, saa vil X findes lidt mindre, den vil altsaa snarest bringes nærmere til Værdien y. Da nu de i Praxis benyttede Værdier af v ligge imellem de ovenfor an- givne Grændser, saa fremgaar deraf, at naar blot Recei- verens Volumen er lig eller større end Højt ryk s- cylindrens, saa vil man uden synderlig Fejl kunne tage Lavtrykscylindrens Fyldningsgrad lig For- holdet mellem Cylindrenes Volumina, ialtfald som foreløbig Værdi ved Maskinens Beregning. Ved Indikator- maalinger udførte paa den færdige Maskine vil man sluttelig kunne faa en Vejledning til at korrigere Fyldningsgraden X, hvorved da tillige alle de forskjellige Biomstændigheder (ska- deligt Rum, Ledningsmodstande m. in.), fra hvilke der i oven- staaende Udvikling er bortset, ville gjore deres Indflydelse gjældende. V Forholdet mellem Cylindrenes Volumina v = -p kan indenfor rimelige Grændser varieres, uden at Dampens Virkning derved bliver mindre korrekt, naar kun de øvrige Forhold afpasses derefter. Man kan derfor ved Valget af v stræbe at tilfredsstille visse Fordringer, som det er heldigt at faa opfyldte.
