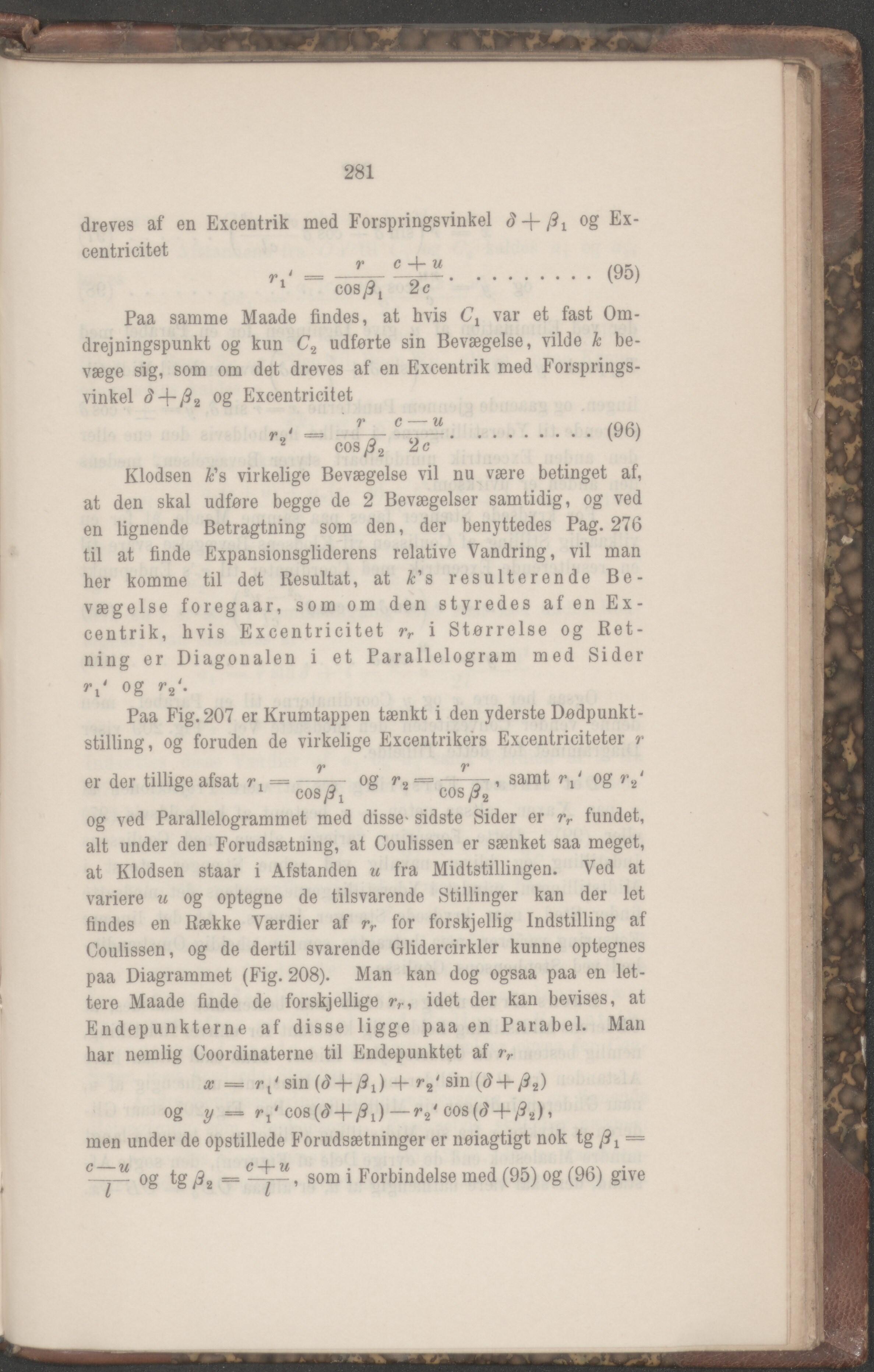

281 dreves af en Excentrik med Forspringsvinkel d-{-ß1 og Ex- centricitet rß Paa samme Maade cosßt 2c ' ______________(95) findes, at hvis (\ var et fast Om- drejningspunkt og kun C2 udførte sin Bevægelse, vilde k be- væge sig, som om det dreves af en Excentrik med Forsprings- vinkel £ + og Excentricitet r c + u Klodsen at den skal en lignende til at finde her komme r/ = ...............(96) 2 cos/?2 2 c k's virkelige Bevægelse vil nu være betinget af, udfore begge de 2 Bevægelser samtidig, og ved Betragtning som den, der benyttedes Pag. 276 Expansionsgliderens relative Vandring, vil man til det Resultat, at k's resulterende Be- vægelse foreg aar, som om den styredes af en Ex- centrik, hvis Excentricitet rr i Størrelse og Ret- ning er Diagonalen i et Parallelogram med Sider r/ Og r2‘. Paa Fig.207 er Krumtappen tænkt i den yderste Dodpunkt- stilling, og foruden de virkelige Excentrikers Excentriciteter r er der tillige afsat og r2 = —, samt rß og r2‘ og ved Parallelogrammet med disse- sidste Sider er rr fundet, alt under den Forudsætning, at Coulissen er sænket saa meget, at Klodsen staar i Afstanden u fra Midtstillingen. Ved at variere u og optegne de tilsvarende Stillinger kan der let findes en Række Værdier af rr for forskjellig Indstilling af Coulissen, og de dertil svarende Glidercirkler kunne optegnes paa Diagrammet (Fig. 208). Man kan dog ogsaa paa en let- tere Maade finde de forskjellige rr, idet der kan bevises, at Endepunkterne af disse ligge paa en Parabel. Man har nemlig Coordinaterne til Endepunktet af rr x = rß sin + + r2‘ sin (d + ßß) og y = rß cos(^4-^x) — rß cos(J + /?2) ’ men under de opstillede Forudsætninger er nøiagtigt nok tg ßt = C-j^- og tg ß2 = , som i Forbindelse med (95) og (96) give
