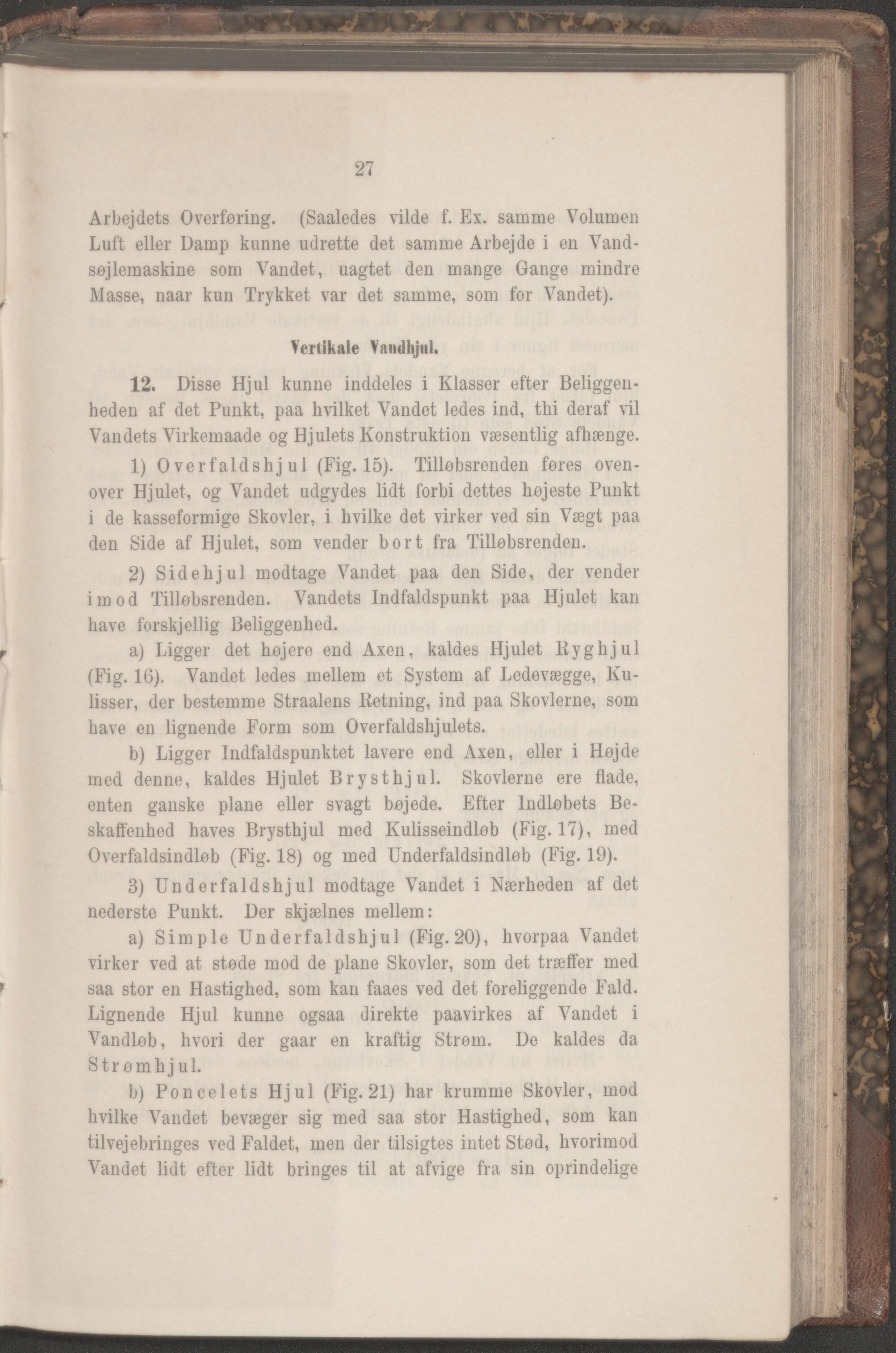

27
Arbejdets Overføring. (Saaledes vilde f. Ex. samme Volumen
Luft eller Damp kunne udrette det samme Arbejde i en Vand-
sojtemaskine som Vandet, uagtet den mange Gange mindre
Masse, naar kun Trykket var det samme, som for Vandet).
Vertikale Vandhjul.
12) Disse Hjul kunne inddeles i Klasser efter Beliggen-
heden af det Punkt, paa hvilket Vandet ledes ind, thi deraf vil
Vandets Virkemaade og Hjulets Konstruktion væsentlig afhænge.
1) Overfaldshjul (Fig. 15). Tilløbsrenden føres oven-
over Hjulet, og Vandet udgydes lidt forbi dettes hojeste Punkt
i de kasseformige Skovler, i hvilke det virker ved sin Vægt paa
den Side af Hjulet, som vender bort fra Tilløbsrenden.
2) Sideli jul modtage Vandet paa den Side, der vender
imod Tilløbsrenden. Vandets Indfaldspunkt paa Hjulet kan
have forskjellig Beliggenhed.
a) Ligger det højere end Axen, kaldes Hjulet Ryghjul
(Fig. 16). Vandet ledes mellem et System af Ledevægge, Ku-
lisser, der bestemme Straalens Retning, ind paa Skovlerne, som
have en lignende Form som Overfaldshjulets.
b) Ligger Indfaldspunktet lavere end Axen, eller i Højde
med denne, kaldes Hjulet Brysthjul. Skovlerne ere flade,
enten ganske plane eller svagt bøjede. Efter Indløbets Be-
skaffenhed haves Brysthjul med Kulisseindlob (Fig. 17), med
Overfaldsindløb (Fig. 18) og med Underfaldsindløb (Fig. 19).
3) Underfaldshjul modtage Vandet i Nærheden af det
nederste Punkt. Der skjælnes mellem:
a) Simple Underfaldshjul (Fig. 20), hvorpaa Vandet
virker ved at støde mod de plane Skovler, som det træffer med
saa stor en Hastighed, som kan faaes ved det foreliggende Fald.
Lignende Hjul kunne ogsaa direkte paavirkes af Vandet i
Vandløb, hvori der gaar en kraftig Strøm. De kaldes da
S trom hjul.
b) Poncelets Hjul (Fig. 21) har krumme Skovler, mod
hvilke Vandet bevæger sig med saa stor Hastighed, som kan
tilvejebringes ved Faldet, men der tilsigtes intet Stød, hvorimod
Vandet lidt efter lidt bringes til at afvige fra sin oprindelige
