Elektriske Maalemetoder
Forfatter: Arnold Christensen
År: 1903
Forlag: Jul. Gjellerups Boghandel
Sted: København
Sider: 93
UDK: TB. Gl. 621.317 Chr
En kortfattet Fremstilling af de vigtigeste elektriske Maalemetoder og Præcisionsinstrumenter for ensrettet Strøm.
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

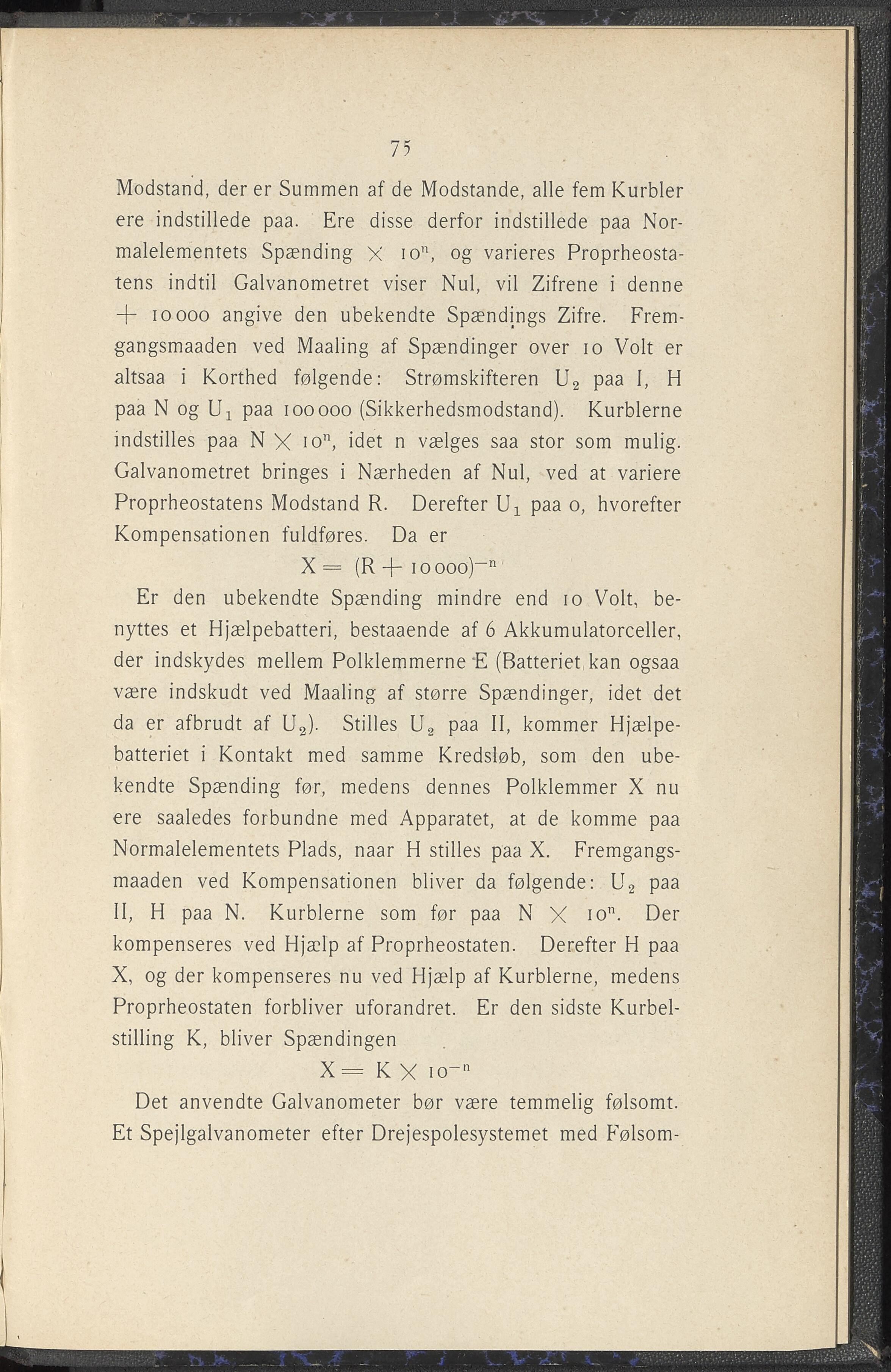

Modstand, der er Summen af de Modstande, alle fem Kurbier
ere indstillede paa. Ere disse derfor indstillede paa Nor-
malelementets Spænding X ion, og varieres Proprheosta-
tens indtil Galvanometret viser Nul, vil Zifrene i denne
+ ioooo angive den ubekendte Spændings Zifre. Frem-
gangsmaaden ved Maaling af Spændinger over io Volt er
altsaa i Korthed følgende: Strømskifteren U2 paa I, H
paa N og Ui paa 100000 (Sikkerhedsmodstand). Kurbierne
indstilles paa N X io11, idet n vælges saa stor som mulig.
Galvanometret bringes i Nærheden af Nul, ved at variere
Proprheostatens Modstand R. Derefter Ux paa o, hvorefter
Kompensationen fuldføres. Da er
X = (R 4" ioooo)-n
Er den ubekendte Spænding mindre end io Volt, be-
nyttes et Hjælpebatteri, bestaaende af 6 Akkumulatorceller,
der indskydes mellem Polklemmerne *E (Batteriet kan ogsaa
være indskudt ved Maaling af større Spændinger, idet det
da er afbrudt af U2). Stilles U2 paa II, kommer Hjælpe-
batteriet i Kontakt med samme Kredsløb, som den ube-
kendte Spænding før, medens dennes Polklemmer X nu
ere saaledes forbundne med Apparatet, at de komme paa
Normalelementets Plads, naar H stilles paa X. Fremgangs-
maaden ved Kompensationen bliver da følgende: U2 paa
II, H paa N. Kurbierne som før paa N X io11. Der
kompenseres ved Hjælp af Proprheostaten. Derefter H paa
X, og der kompenseres nu ved Hjælp af Kurbierne, medens
Proprheostaten forbliver uforandret. Er den sidste Kurbel-
stilling K, bliver Spændingen
X= K X io-n
Det anvendte Galvanometer bør være temmelig følsomt.
Et Spejlgalvanometer efter Drejespolesystemet med F'ølsom-
