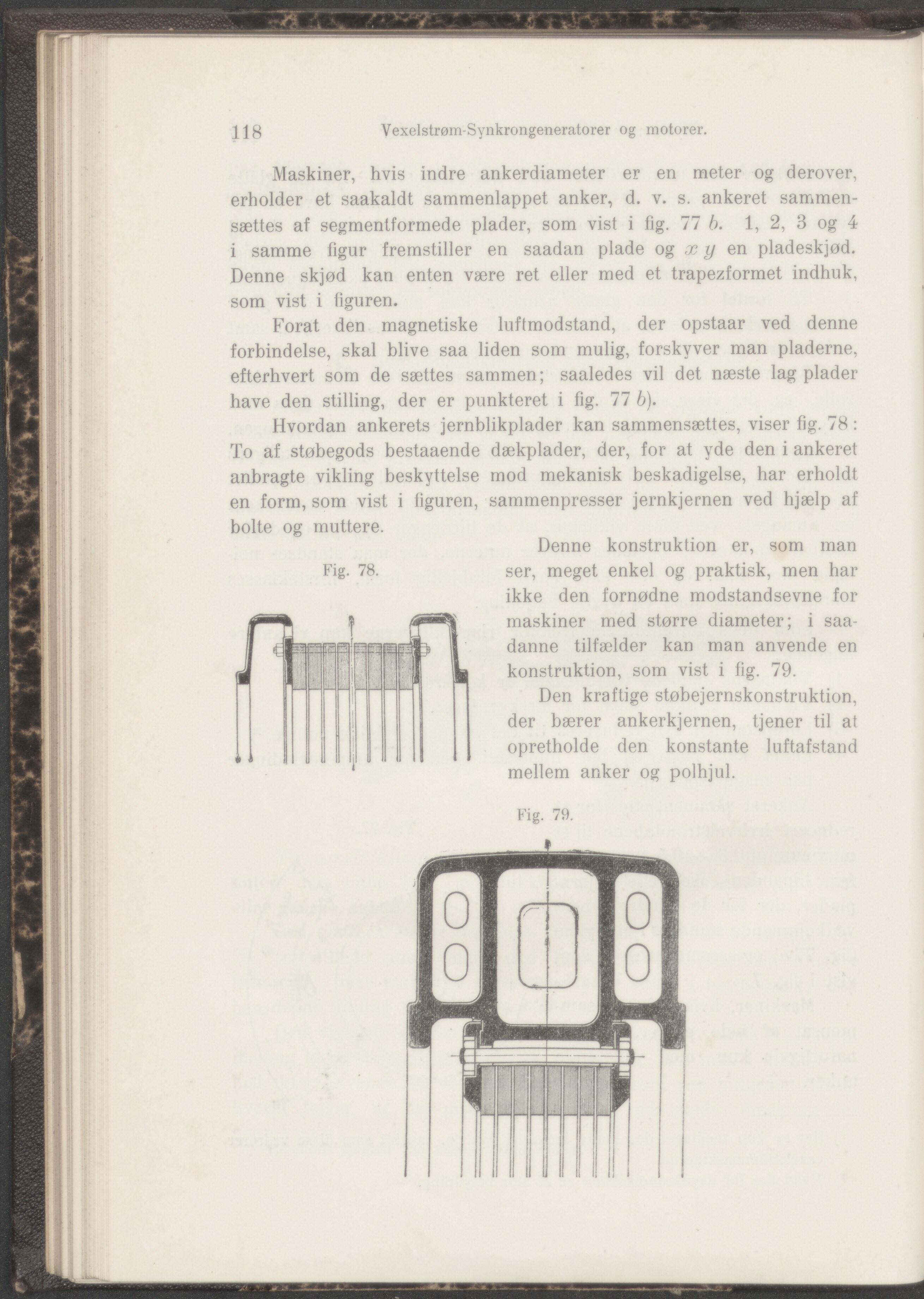

118 Vexelstrøm-Synkrongeneratorer og motorer. Maskiner, hvis indre ankerdiameter er en meter og derover, erholder et saakaldt sammenlappet anker, d. v. s. ankeret sammen- sættes af segmentformede plader, som vist i fig. 77 b. 1, 2, 3 og 4 i samme figur fremstiller en saadan plade og x y en pladeskjød. Denne skjød kan enten være ret eller med et trapezformet indhuk, som vist i figuren. Forat den magnetiske luftmodstand, der opstaar ved denne forbindelse, skal blive saa liden som mulig, forskyver man pladerne, efterhvert som de sættes sammen; saaledes vil det næste lag plader have den stilling, der er punkteret i fig. 77 b). Hvordan ankerets jernblikplader kan sammensættes, viser fig. 78: To af støbegods bestaaende dækplader, der, for at yde den i ankeret anbragte vikling beskyttelse mod mekanisk beskadigelse, har erholdt en form, som vist i figuren, sammenpresser jernkjernen ved hjælp af bolte og muttere. Denne konstruktion er, som man Fig. 78. ser, meget enkel og praktisk, men har ikke den fornødne modstandsevne for maskiner med større diameter; i saa- danne tilfælder kan man anvende en konstruktion, som vist i fig. 79. Den kraftige støbejernskonstruktion, der bærer ankerkjernen, tjener til at opretholde den konstante luftafstand mellem anker og polhjul. Fig. 79.
