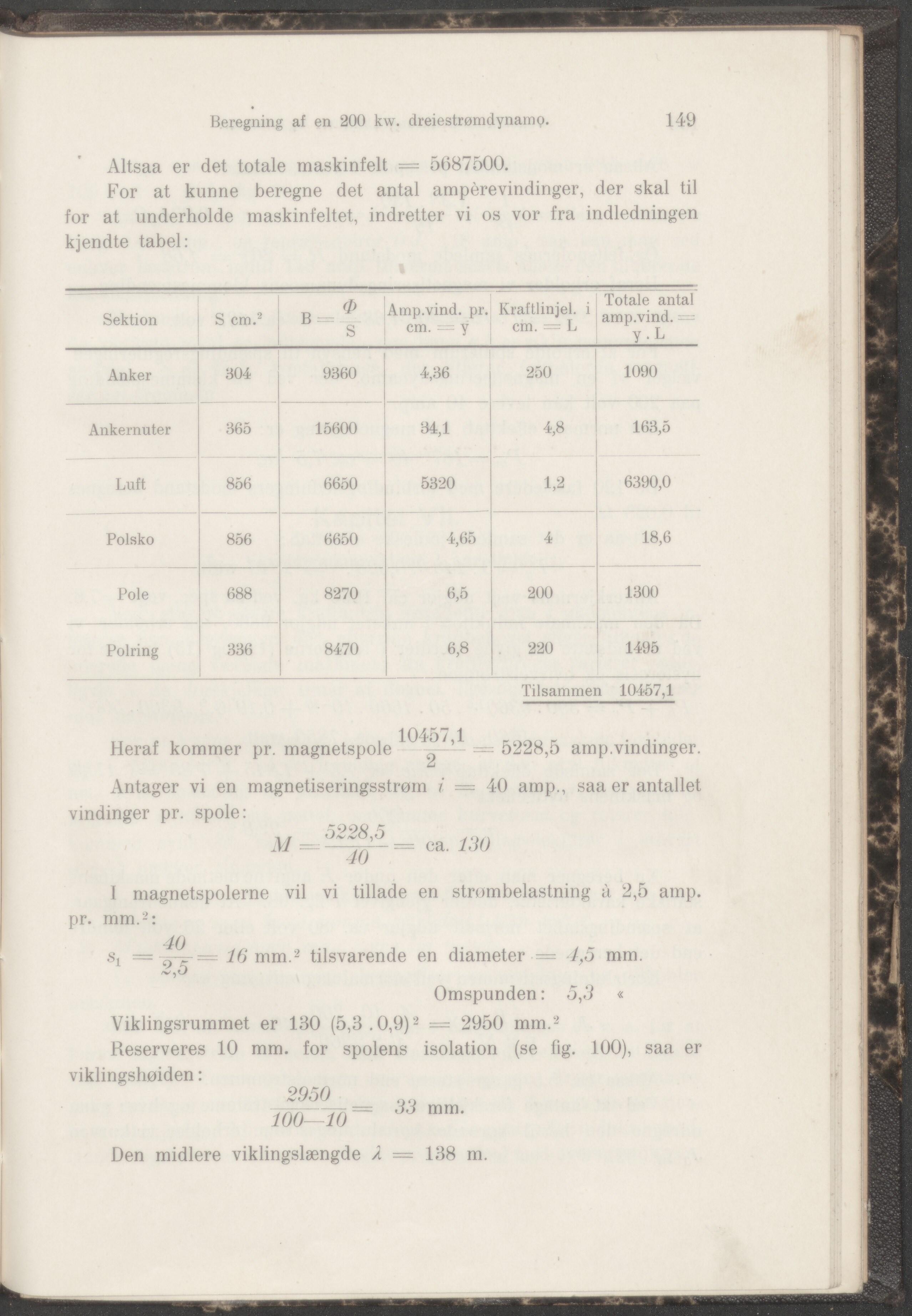

Beregning af en 200 kw. dreiestrømdynamo. 149
Altsaa er det totale maskinfelt = 5687500.
For at kunne beregne det antal ampérevindinger, der skal til
for at underholde maskinfeltet, indretter vi os vor fra indledningen
kjendte tabel:
Sektion S cm.2 (p B = S Amp.vind. pr. Kraftlinjel. i cm. — y cm. = L Totale antal amp.vind. = y. L
Anker 304 9360 4,36 250 1090
Ankernuter 365 15600 34,1 4,8 163,5
Luft 856 6650 5320 1,2 6390,0
Polsko 856 6650 4,65 4 18,6
Pole 688 8270 6,5 200 1300
Polring 336 8470 6,8 220 1495
Tilsammen 10457,1
10457 1 . .
Heraf kommer pr. magnetspole x- ’ — 5228,5 amp.vindinger.
Antager vi en magnetiseringsstrøm i = 40 amp., saa er antallet
vindinger pr. spole:
5228,5
M — —— = ca. 130
I magnetspolerne vil vi tillade en strømbelastning å 2,5 amp.
pr. mm.-:
40
s, — — 16 mm.2 tilsvarende en diameter = 4,5 mm.
2,5
Omspunden: 5,3 «
Viklingsrummet er 130 (5,3 .0,9)2 = 2950 mm.2
Reserveres 10 mm. for spolens isolation (se tig. 100), saa er
viklingshøiden:
2950 oo
---------- = .i. i mm.
Den midiere viklingslængde Å = 138 m.
