Vexelstrømstheorier og deres Anvendelse i Praxis
Haandog for Fysikere, Maskin og Elektroingeniører og Lærebog for Studerende ved Højere Tekniske Læreanstalter

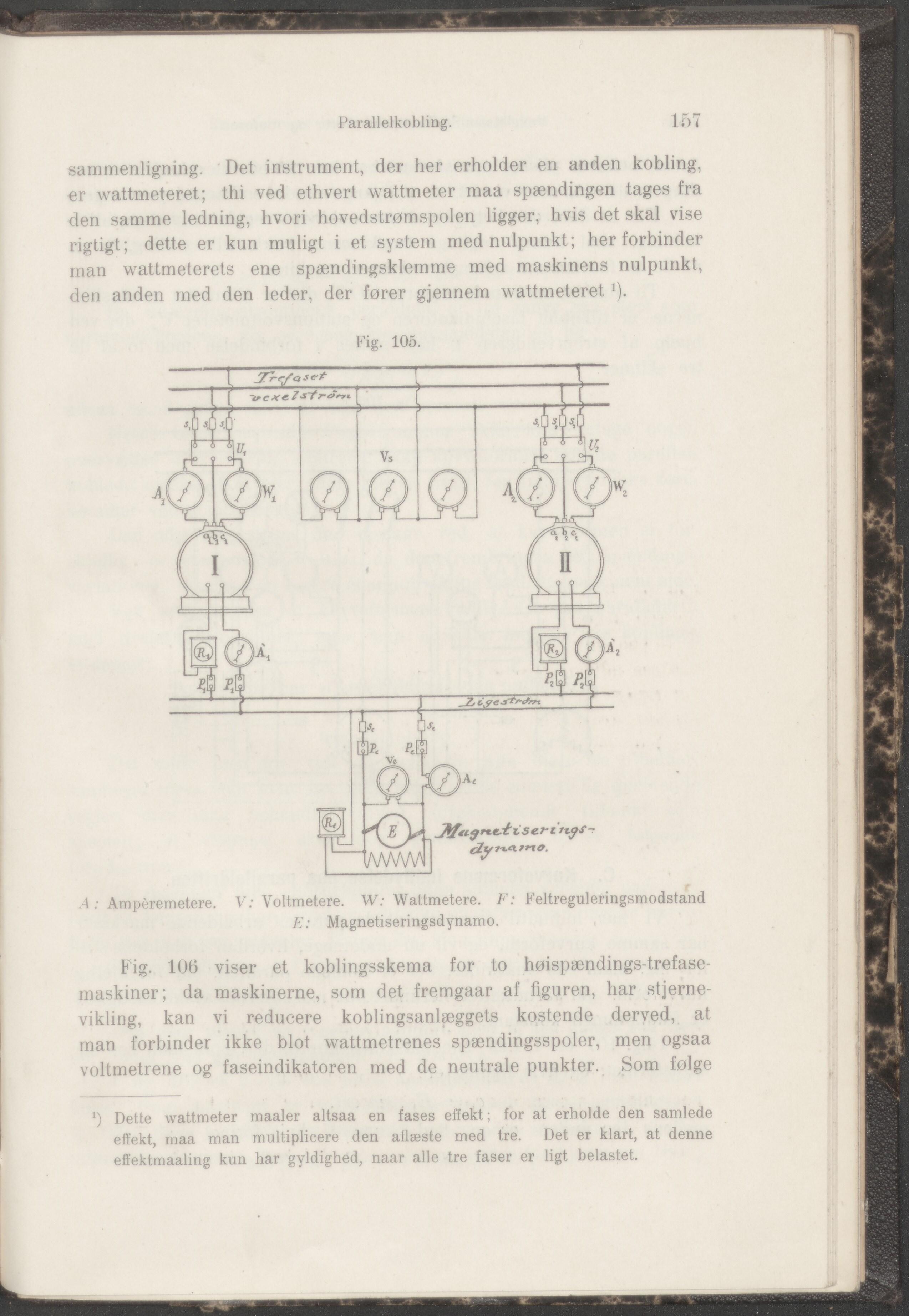

Parallelkobling. 157 sammenligning. Det instrument, der her erholder en anden kobling, er wattmeteret; thi ved ethvert wattmeter maa spændingen tages fra den samme ledning, hvori hovedstrømspolen ligger, hvis det skal vise rigtigt; dette er kun muligt i et system med nulpunkt; her forbinder man wattmeterets ene spændingsklemme med maskinens nulpunkt, den anden med den leder, der fører gjennem wattmeteret ’). Fig. 106 viser et koblingsskema for to høispændings-trefase- maskiner; da maskinerne, som det fremgaar af figuren, har stjerne- vikling, kan vi reducere koblingsanlæggets kostende derved, at man forbinder ikke blot wattmetrenes spændingsspoler, men ogsaa voltmetrene og faseindikatoren med de neutrale punkter. Som følge i) Dette wattmeter maaler altsaa en fases effekt; for at erholde den samlede effekt, maa man multiplicere den aflæste med tre. Det er klart, at denne effektmaaling kun har gyldighed, naar alle tre faser er ligt belastet.
