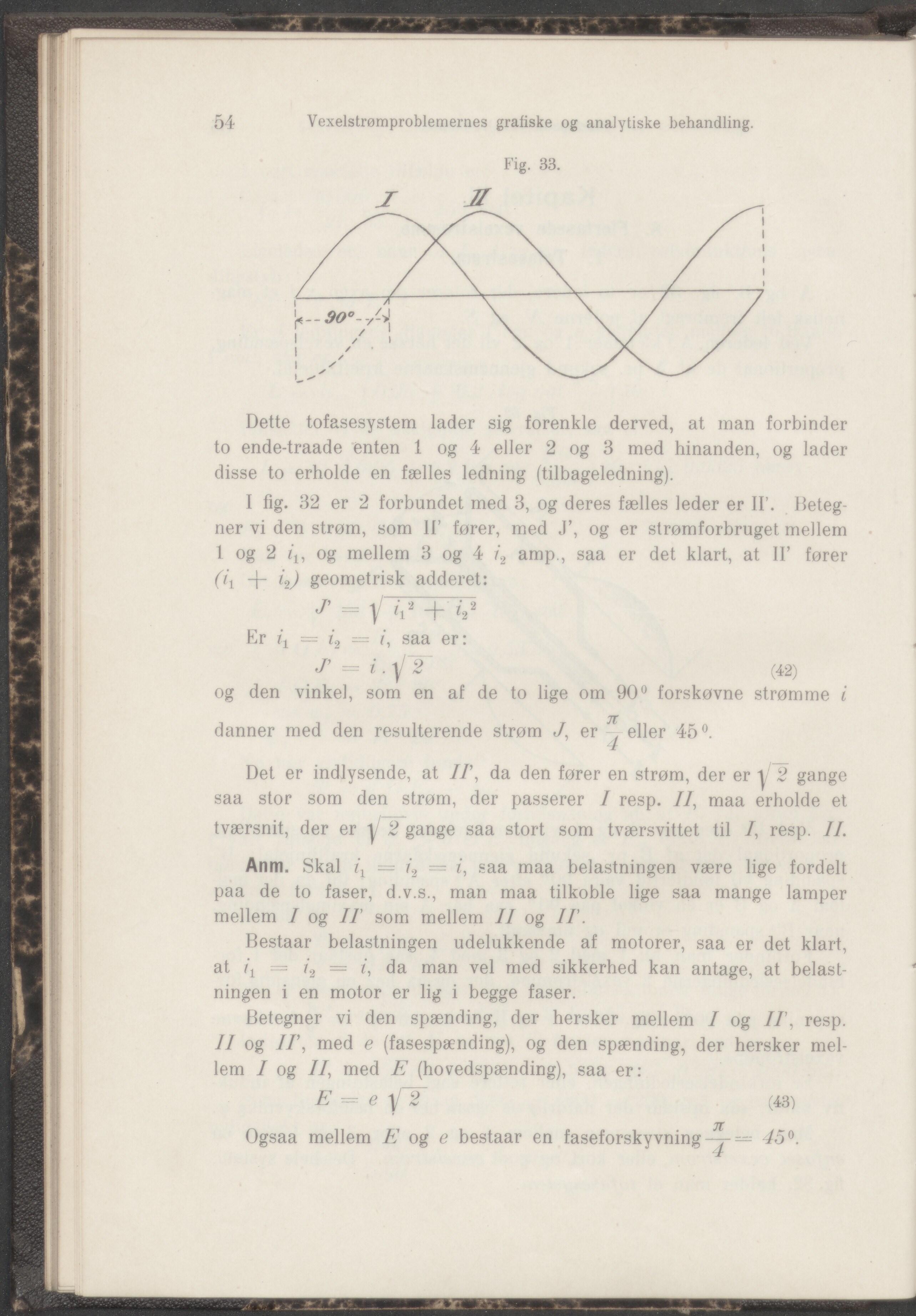

54 Vexelstrømproblemernes grafiske og analytiske behandling.
Dette tofasesystem lader sig forenkle derved, at man forbinder
to ende-traade enten 1 og 4 eller 2 og 3 med hinanden, og lader
disse to erholde en fælles ledning (tilbageledning).
I fig. 32 er 2 forbundet med 3, og deres fælles leder er II’. Beteg-
ner vi den strøm, som 11’ fører, med J’, og er strømforbruget mellem
1 og 2 it, og mellem 3 og 4 i2 amp., saa er det klart, at li’ fører
6i ~r 4? geometrisk adderet:
J’ = y''? + <7
Er 4 = z2 = z, saa er:
</’ = i . y 2 (42)
og den vinke], som en af de to lige om 90° forskøvne strømme i
JC
danner med den resulterende strøm J, er eller 45°.
Det er indlysende, at //’, da den fører en strøm, der er | 2 gange
saa stor som den strøm, der passerer I resp. II, maa erholde et
tværsnit, der er y 2 gange saa stort som tværsvittet til /, resp. IL
Anm. Skal i\ — i2 = i, saa maa belastningen være lige fordelt
paa de to faser, d.v.s., man maa tilkoble lige saa mange lamper
mellem I og II' som mellem II og II'.
Bestaar belastningen udelukkende af motorer, saa er det klart,
at i\ = i2 = i, da man vel med sikkerhed kan antage, at belast-
ningen i en motor er lig i begge faser.
Betegner vi den spænding, der hersker mellem I og II', resp.
II og 77’, med e (fasespænding), og den spænding, der hersker mel-
lem I og II, med E (hovedspænding), saa er:
E = e j/ 2 (43)
jl
Ogsaa mellem E og e bestaar en faseforskyvning -y — 45°.
