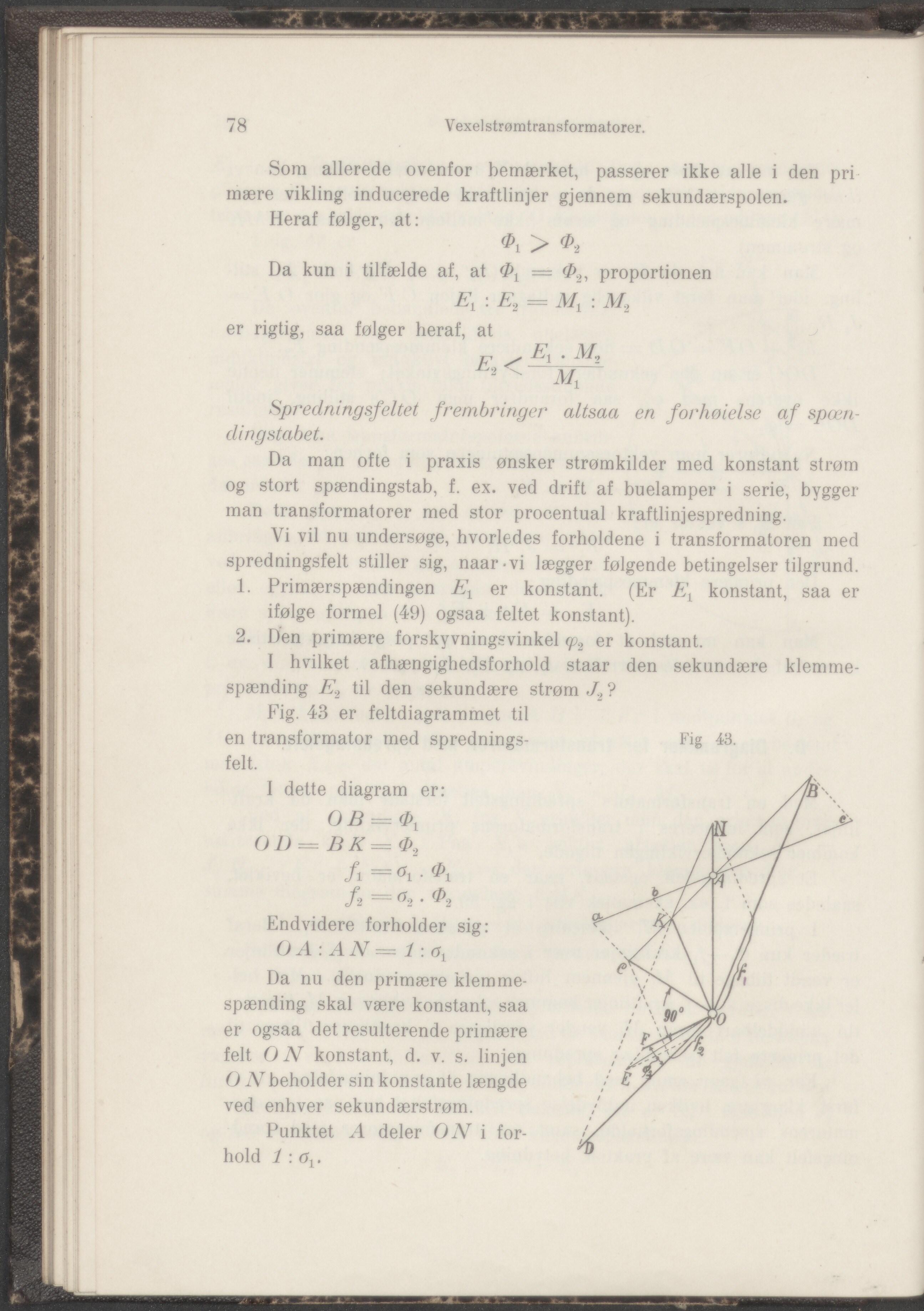

78 Vexel strømtransformatorer. Som allerede ovenfor bemærket, passerer ikke alle i den pri mære vikling inducerede kraftlinjer gjennem sekundærspolen. Heraf følger, at: Da kun i tilfælde af, at (Pt = proportionen E. : E2 = : AL, er rigtig, saa følger heraf, at Spredningsfeltet frembringer altsaa en forkølelse af spæn- dingstabet. Da man ofte i praxis ønsker strømkilder med konstant strøm og stort spændingstab, f. ex. ved drift af buelamper i serie, bygger man transformatorer med stor procentual kraftlinjespredning. Vi vil nu undersøge, hvorledes forholdene i transformatoren med spredningsfelt stiller sig, naar-vi lægger følgende betingelser tilgrund. 1. Primærspændingen EA er konstant. (Er Et konstant, saa er ifølge formel (49) ogsaa feltet konstant). 2. Den primære forskyvningsvinkel qj2 er konstant. I hvilket afhængighedsforhold staar den sekundære klemme- spænding E2 til den sekundære strøm J, ? Fig. 43 er feltdiagrammet til en transformator med sprednings- felt. I dette diagram er: OB = <P, 01) = B K = (p., fi=<N A f -2 = ' ^2 Endvidere forholder sig: OA:AN — l-.cg Da nu den primære klemme- spænding skal være konstant, saa er ogsaa det resulterende primære felt ON konstant, d. v. s. linjen O Nbeholder sin konstante længde ved enhver sekundærstrøm. Punktet A deler ON i for- hold 1 : (p. Fig 43.
