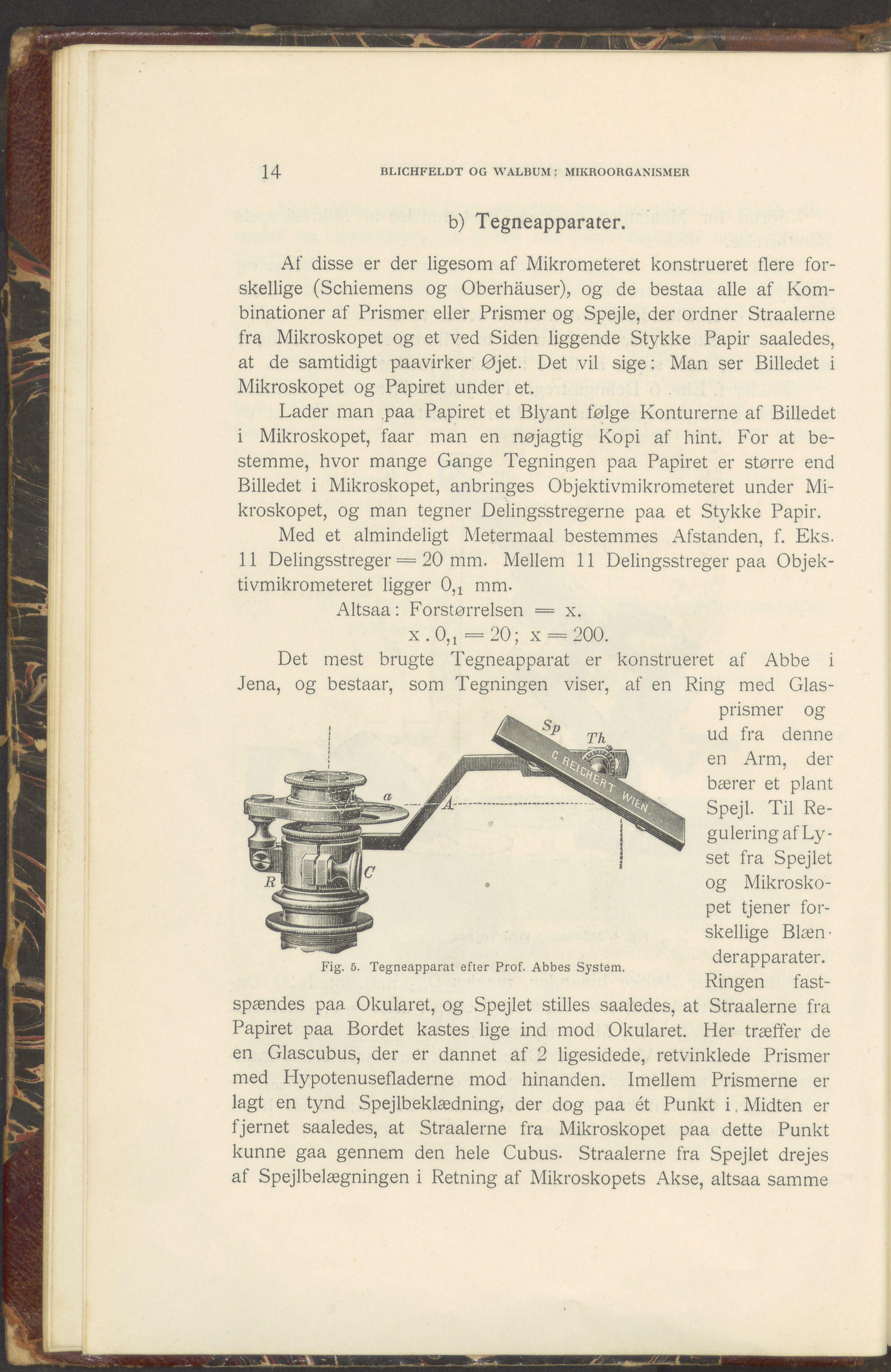

14 BLICHFELDT OG WALBUM : MIKROORGANISMER b) Tegneapparater. Af disse er der ligesom af Mikrometeret konstrueret flere for- skellige (Schiemens og Oberhäuser), og de bestaa alle af Kom- binationer af Prismer eller Prismer og Spejle, der ordner Straalerne fra Mikroskopet og et ved Siden liggende Stykke Papir saaledes, at de samtidigt paavirker øjet. Det vil sige: Man ser Billedet i Mikroskopet og Papiret under et. Lader man paa Papiret et Blyant følge Konturerne af Billedet i Mikroskopet, faar man en nøjagtig Kopi af hint. For at be- stemme, hvor mange Gange Tegningen paa Papiret er større end Billedet i Mikroskopet, anbringes Objektivmikrometeret under Mi- kroskopet, og man tegner Delingsstregerne paa et Stykke Papir. Med et almindeligt Metermaal bestemmes Afstanden, f. Eks. 11 Delingsstreger = 20 mm. Mellem 11 Delingsstreger paa Objek- tivmikrometeret ligger 0,! mm. Altsaa: Forstørrelsen = x. x.0?1 = 20; x = 200. Det mest brugte Tegneapparat er konstrueret af Abbe i Jena, og bestaar, som Tegningen viser, af en Ring med Glas- Fig. 5. Tegneapparat efter Prof. Abbes System. prismer og ud fra denne en Arm, der bærer et plant Spejl. Til Re- gulering af Ly- set fra Spejlet og Mikrosko- pet tjener for- skellige Blæn • derapparater. Ringen fast- spændes paa Okularet, og Spejlet stilles saaledes, at Straalerne fra Papiret paa Bordet kastes lige ind mod Okularet. Her træffer de en Glascubus, der er dannet af 2 ligesidede, retvinklede Prismer med Hypotenusefladerne mod hinanden. Imellem Prismerne er lagt en tynd Spejlbeklædning, der dog paa ét Punkt i Midten er fjernet saaledes, at Straalerne fra Mikroskopet paa dette Punkt kunne gaa gennem den hele Cubus. Straalerne fra Spejlet drejes af Spejlbelægningen i Retning af Mikroskopets Akse, altsaa samme
