254
Almindelige Fejl ved Nulsystemet. Tænker vi fremdeles
paa sædvanlig Vejning eller paa Modstandsmaaling med en
W heatstones Bro, liar vi her at gøre med Sammenligning af
lo Forhold — det kendte Forhold mellem Armene og det
ubekendte Forhold mellem Maaleobjekt og Normal eller
rettere sagt disse Elementers ensartede Egenskaber. Ved
Maalingen afpasses disse Forhold, saa de bliver lige store.
Vægten, resp. Broen, kan i Overensstemmslse med del her
anlagte Synspunkt betragtes som en Normal for Forholdet.
Denne Normal kan som andre have Afvigelser fra den nomi-
nelle X ærdi, d. v. s. Enhedsfejl. Er Normalen variabel (Bis-
meren, Traadbroen), varierer Fejlen i Almindelighed fra Sted
til Sted paa Normalens Skala. Til Forholdets Fejl kommer
herefter den mulige Enhedsfejl paa den eller de Normaler,
hvormed Maaleobjektet sammenlignes. Endelig rummer For-
bindelserne mellem Systemets forskellige Dele en Række Fejl-
kilder. Disse samt Forholdets Fejl er det, vi især skal belyse
ved det efterfølgende Eksempel.

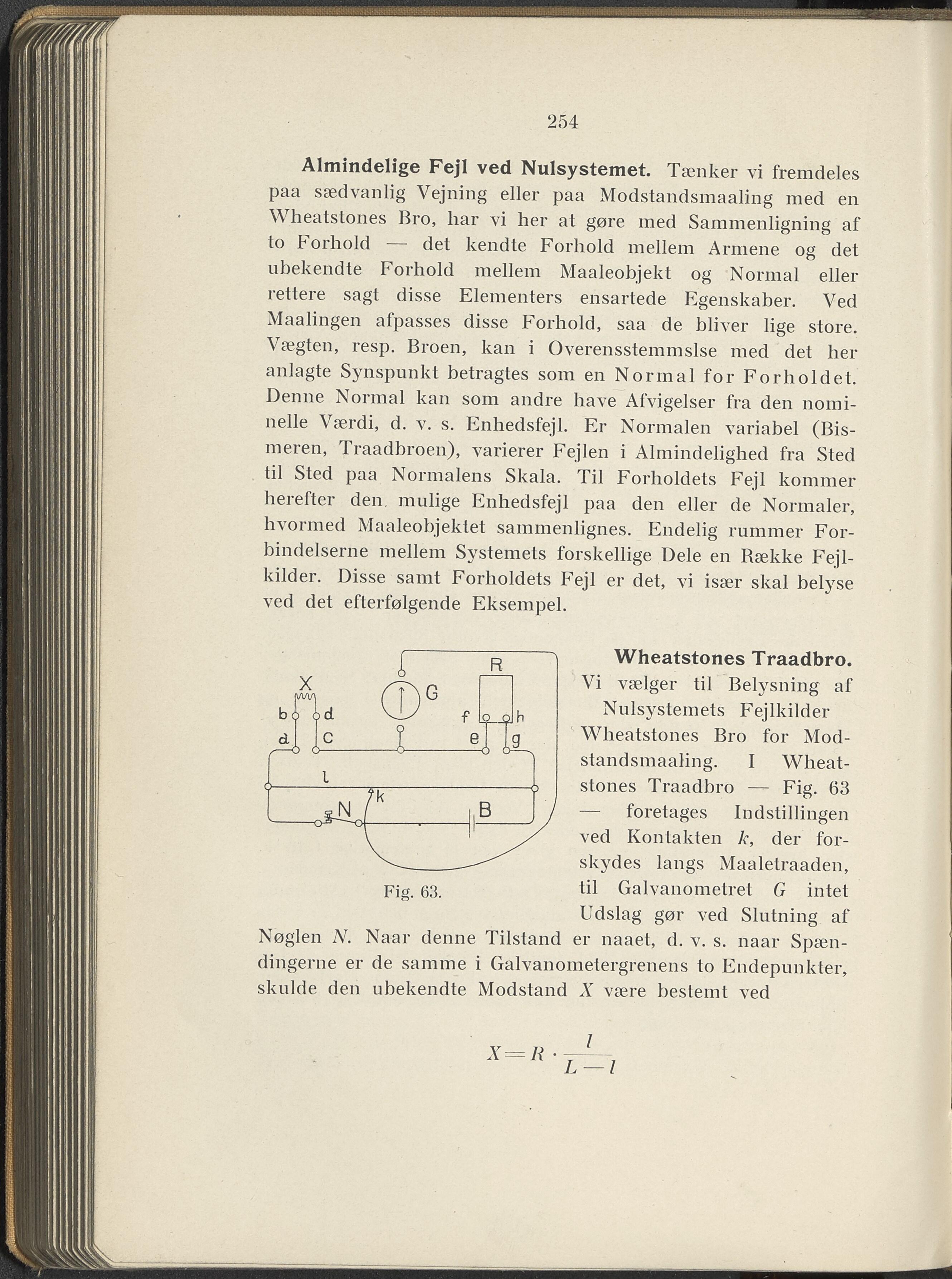

Fig. 63.
Nøglen N. Naar denne Tilstand
dingerne er de samme i
skulde den ubekendte Modstand
Wheatstones Traadbro.
Vi vælger til Belysning af
Nulsystemets Fejlkilder
Wheatstones Bro for Mod-
standsmaaling. I Wheat-
stones Traadbro — Fig. 63
— foretages Indstillingen
ved Kontakten k, der for-
skydes langs Maaletraaden,
til Galvanometret G intet
Udslag gør ved Slutning af
er naaet, d. v. s. naar Spæn-
Galvanometergrenens lo Endepunkter,
X være bestemt ved
X=R
I
' L—l
