260

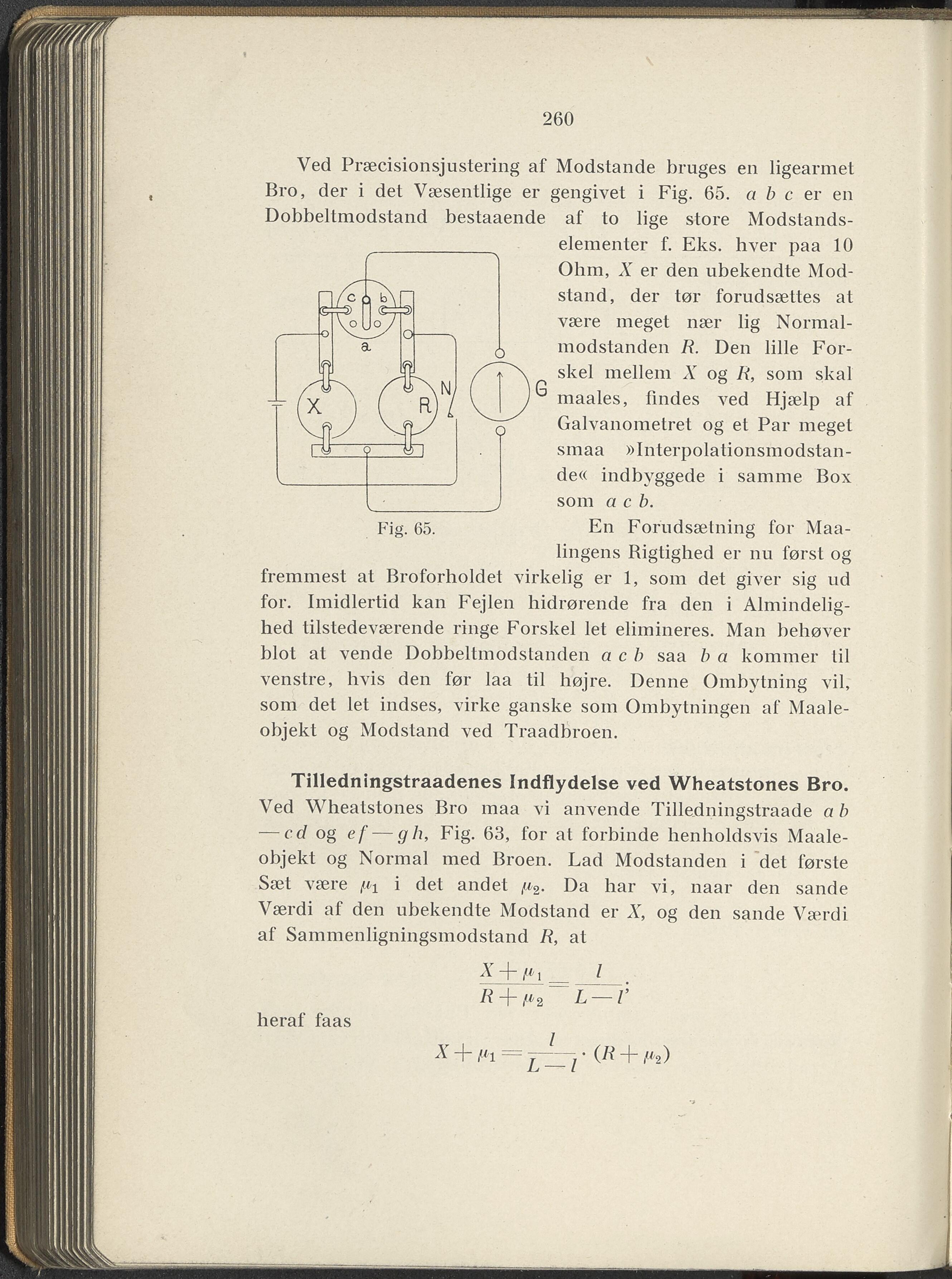

Ved Præcisionsjustering af Modstande bruges en ligearmet
Bro, der i del Væsentlige er gengivet i Fig. 65. a b c er en
af to lige store Modstands-
elementer f. Eks. hver paa 10
Ohm, År er den ubekendte Mod-
stand, der tør forudsættes at
være meget nær lig Normal-
modstanden R. Den lille For-
skel mellem Å’ og R, som skal
maales, findes ved Hjælp af
Galvanometret og et Par meget
smaa »Interpolationsmodstan-
de« indbyggede i samme Box
som a c b.
Fig. 65. En Forudsætning for Maa-
lingens Rigtighed er nu først og
fremmest at Broforholdet virkelig er 1, som det giver sig ud
for. Imidlertid kan Fejlen hidrørende fra den i Almindelig-
hed tilstedeværende ringe Forskel let elimineres. Man behøver
blot at vende Dobbeltmodstanden a c b saa b a kommer til
venstre, hvis den før laa til højre. Denne Ombytning vil,
som det let indses, virke ganske som Ombytningen af Maale-
objekt og Modstand ved Traadbroen.
Tilledningstraadenes Indflydelse ved Wheatstones Bro.
Ved Wheatstones Bro maa vi anvende Tille.dningstraade a b
— cd og ef — gh, Fig. 63, for at forbinde henholdsvis Maale-
objekt og Normal med Broen. Lad Modstanden i det første
Sæt være i det andet g2- Da har vi, naar den sande
Værdi af den ubekendte Modstand er X, og den sande Værdi
af Sammenligningsmodstand R, at
4~ _ i
R g2 L — I’
heraf faas
