266
mens i\ i\ bestaar af to
Trin paa 0,1 Ohm.

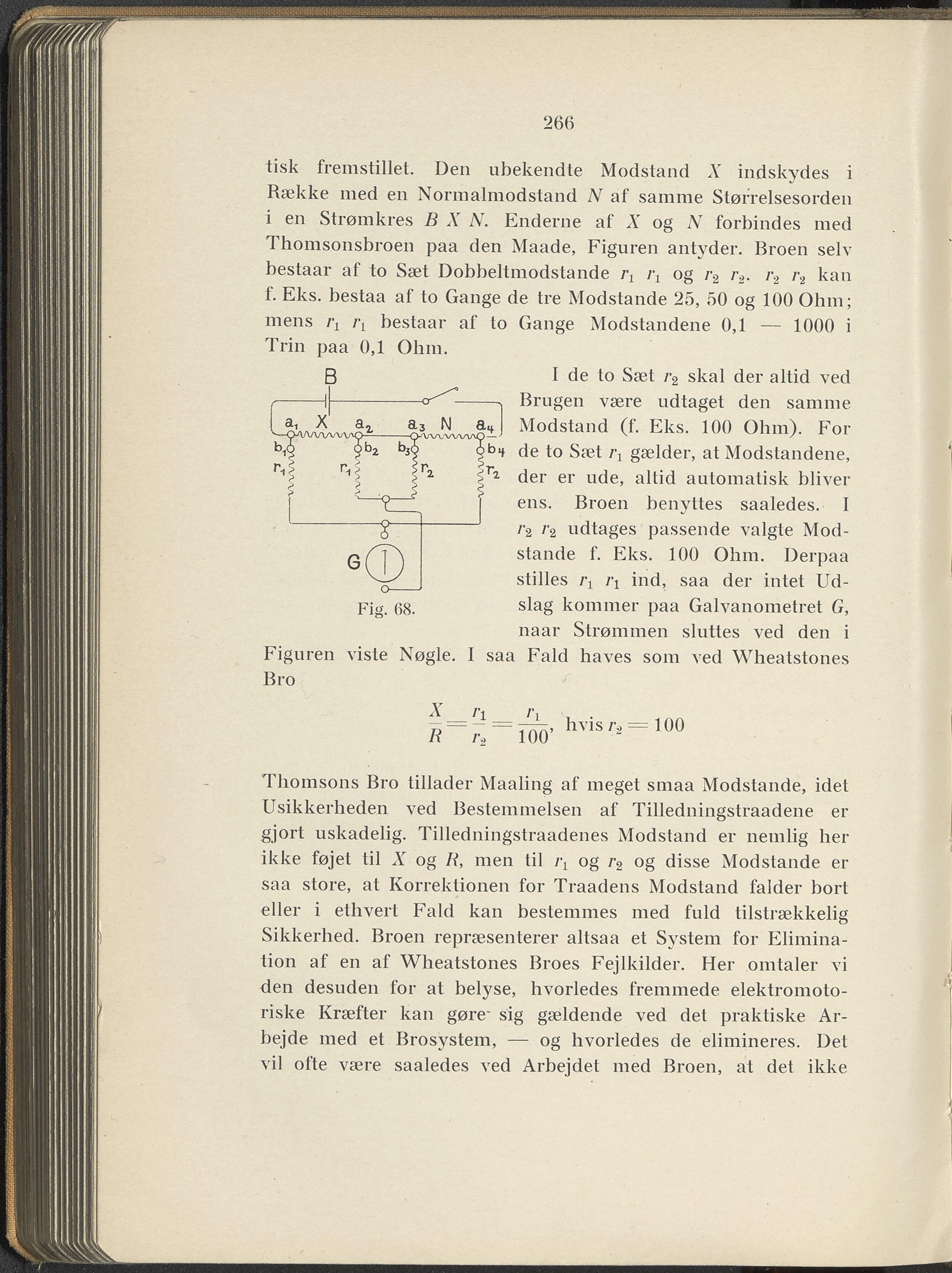

Fig. 68.
tisk fremstillet. Den ubekendte Modstand År indskydes i
Række med en Normalmodstand N af samme Størrelsesorden
i en Strømkres B X N. Enderne af X og N forbindes med
rhomsonsbroen paa den Maade, Figuren antyder. Broen selv
bestaar af to Sæt Dobbeltmodstande i\ og r2 r2. r2 r2 kan
1. Eks. bestaa af to Gange de tre Modstande 25, 50 og 100 Ohm;
Gange Modstandene 0,1 — 1000 i
I de lo Sæt r2 skal der altid ved
Brugen være udtaget den samme
Modstand (f. Eks. 100 Ohm). For
de to Sæl gælder, at Modstandene,
der er ude, altid automatisk bliver
ens. Broen benyttes saaledes. I
r2 r2 udtages passende valgte Mod-
stande f. Eks. 100 Ohm. Derpaa
stilles i\ i\ ind, saa der intet Ud-
slag kommer paa Galvanometret G,
naar Strømmen sluttes ved den i
Figuren viste Nøgle. I saa Fald haves som ved Wheatstones
Bro
X /’i i\ , .
R ~ r2 ~ 100’ IV1S 12 ~ 1 °°
I homsons Bro tillader Maaling af meget smaa Modstande, idet
Usikkerheden ved Bestemmelsen af Tilledningstraadene er
gjort uskadelig. Tilledningstraadenes Modstand er nemlig her
ikke føjel til X og R, men til i\ og r2 og disse Modstande er
saa store, at Korrektionen for Traadens Modstand falder bort
eller i ethvert Fald kan bestemmes med fuld tilstrækkelig
Sikkerhed. Broen repræsenterer altsaa et System for Elimina-
tion af en af Wheatstones Broes Fejlkilder. Her omtaler vi
den desuden for at belyse, hvorledes fremmede elektromoto-
riske Kræfter kan gøre' sig gældende ved det praktiske Ar-
bejde med et Brosystem, — og hvorledes de elimineres. Del
vil ofte være saaledes ved Arbejdet med Broen, at det ikke
