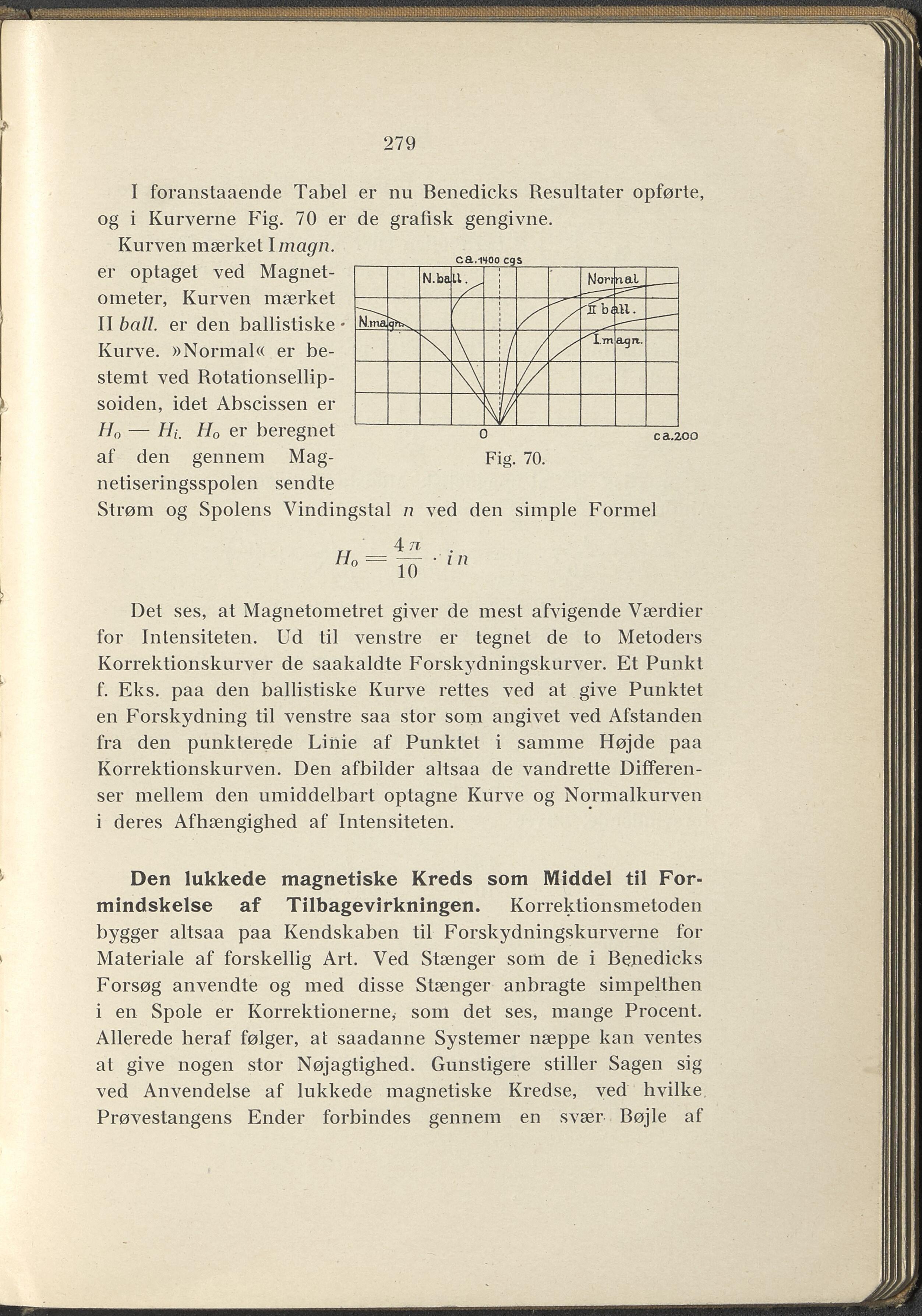

279
I foranstaaende Tabel er nu Benedicks Resultater opførte,
og i Kurverne Fig. 70 er de grafisk gengivne.
Kurven mærket Imagn.
er optaget ved Magnet-
ometer, Kurven mærket
II ball, er den ballistiske
Kurve. »Normal« er be-
stemt ved Rotationsellip-
soiden, idet Abscissen er
Ho — Hi. Ho er beregnet
af den gennem Mag-
netiseringsspolen sendte
Strøm og Spolens Vindingstal n ved den simple Formel
Det ses, at Magnetometret giver de mest afvigende Værdier
for Intensiteten. Ud til venstre er tegnet de lo Metoders
Korrektionskurver de saakaldte Forskydningskurver. Et Punkt
f. Eks. paa den ballistiske Kurve rettes ved at give Punktet
en Forskydning til venstre saa stor som angivet ved Afstanden
fra den punkterede Linie af Punktet i samme Højde paa
Korrektionskurven. Den afbilder altsaa de vandrette Differen-
ser mellem den umiddelbart optagne Kurve og Normalkurven
i deres Afhængighed af Intensiteten.
Den lukkede magnetiske Kreds som Middel til For-
mindskelse af Tilbagevirkningen. Korrektionsmetoden
bygger altsaa paa Kendskaben til Forskydningskurverne for
Materiale af forskellig Art. Ved Stænger som de i Benedicks
Forsøg anvendte og med disse Stænger anbragte simpelthen
i en Spole er Korrektionerne, som det ses, mange Procent.
Allerede heraf følger, at saadanne Systemer næppe kan ventes
at give nogen stor Nøjagtighed. Gunstigere stiller Sagen sig
ved Anvendelse af lukkede magnetiske Kredse, ved hvilke
Prøvestangens Ender forbindes gennem en svær Bøjle af
