Maskinlære
Forfatter: S. C. Borch
År: 1895
Forlag: Reitzelske Forlag (George C. Grøn)
Sted: Kjøbenhavn
Udgave: Anden udgave
Sider: 435
Anden del: Maskindeles Beregning og Konstruktion. Arbejdsmaskiner.
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

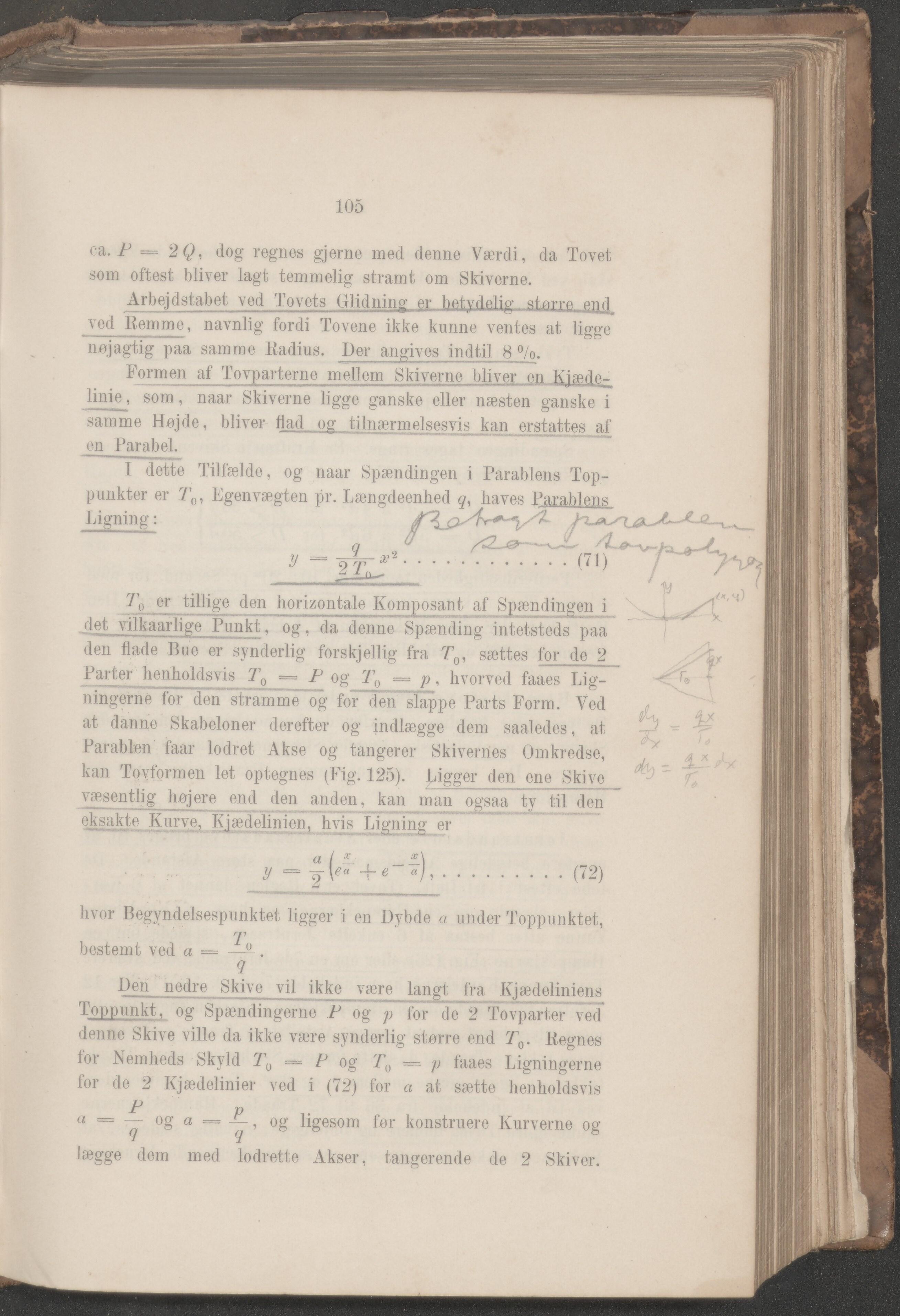

ca. 7^ = 2Q, dog regnes gjerne med denne Værdi, da Tovet
som oftest bliver lagt temmelig stramt om Skiverne.
Arbejdstabet ved Tovets Glidning er betydelig starre end
ved Remme, navnlig fordi Tovene ikke kunne ventes at ligge
nøjagtig paa samme Radius. Der angives indtil 8 %.
Formeri af Tovparterne mellem Skiverne, bliver en Kjæde-
Hnie, som, naar Skiverne ligge ganske eller næsten ganske i
samme Højde, bliver flad og tilnærmelsesvis kan erstattes af
en Parabel.
I dette Tilfælde, og naar Spændingen i Parablens Top-
punkter er 7'0, Egenvægten pr. Længdeenhed 7, haves Parablens
Ligning: fr-a
y — 277- ............. < . . . . . (71 j
7 o er tillige den horizontale Komposant af Spændingen i
• let yilkaarlige Punkt, og, da denne Spamding intetsteds paa
den flade Bue er synderlig forskjeHig fra To, sættes for de 2
Parter henholdsvis 7'0 = P og Po = p, hvorved faaes Lig-
ningerne for den stramme og for_den slappe Parts Form. Ved
at danne Skabeloner derefter og indlægge dem saaledes, at
Parablen faar lodret Akse og tangerer Skivernes Omkredse,
kan Tovformen let optegnes (Fig. 125). Ligger den ene Skive
væsentlig højere end den anden, kan man ogsaa ty til den
eksakte Kurve. Kjædelinien, hvis Ligning er
« / _ _ — \
y == r +e ah.......................(72)
hvor Begyndelsespunktet ligger i en Dybde a under Toppunktet,
bestemt ved a = —.
Den nedre Skive vil ikke være langt fra Kjædelin i en s
Toppunkt, og Spændingerne P og p for de 2 Tovparter ved
denne Skive ville da ikke være synderlig større end To. Regnes
for Nemheds Skyld 7'0 = P og To = p faaes Ligningerne
for de 2 Kjædelinier ved i (72) for a at sætte henholdsvis
P P T
a = °g a = --, og ligesom før konstruere Kurverne og
lægge dem med lodrette Akser, tangerende de 2 Skiver.
