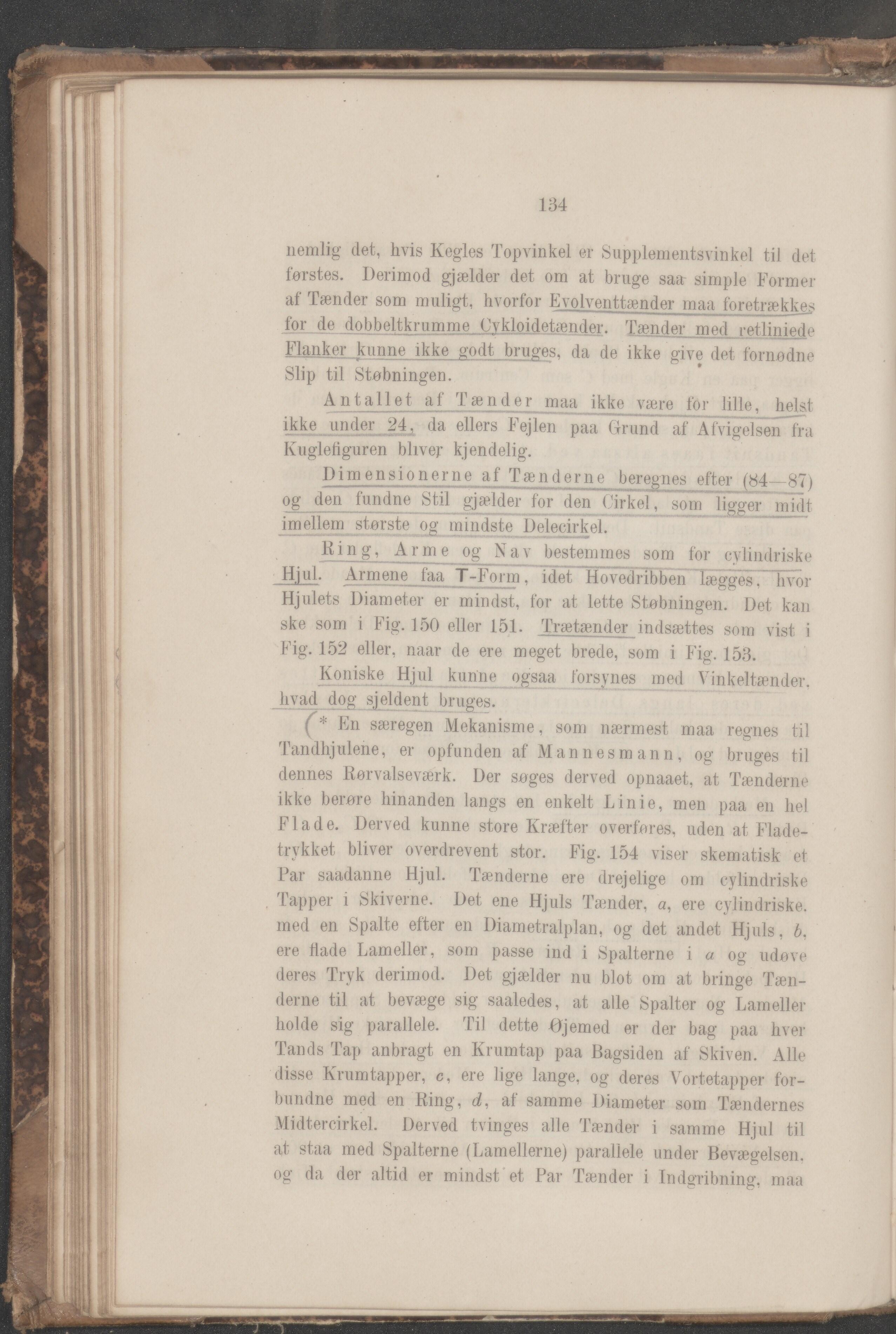

134
nemlig det, hvis Kegles Topvinkel er Supplementsvinkel til det
førstes. Derimod gjælder det om at bruge saa simple Former
af Tænder som muligt, hvorfor Evolventtænder maa foretrækkes
for de dobbeltkrumme Cykloidetænder. Tænder med retlinjede
Flanker kunne ikke godt bruges, da de ikke give dot fornødne
Slip til Støbningen.
Antallet af Tænder maa ikke være for lille, helst
ikke under 24, da ellers Fejlen paa Grund af Afvi7^7~fhi
Kuglefiguren bliver kjendelig.
Dimensionerne af Tænderne beregnes efter (84________87)
og den fundne Stil gjælder for den Cirkel, som ligger midt
imellem største og mindste Delecirkel.
Ring, Arme og Nav bestemmes som for cylindriske
Hjul- Armene faa T-Form, idet Hovedribben lægges, hvor
Hjulets Diameter er mindst, for at lette Støbningen. Det kan
ske som i Fig. 150 eller 151. Trætænder indsættes som vist i
Kig. 152 eller, naar de ere meget brede, som i Fig. 153.
Koniske Hju] kunne ogsaa forsynes med Vinkeltænder.
hvad dog sjeldent bruges.
(* En særegen Mekanisme, som nærmest maa regnes til
Tandhjulene, er opfunden af Mannesmann, og bruges fil
dennes Rørvalseværk. Der soges derved opnaaet, at Tænderne
ikke berøre hinanden langs en enkelt Linie, men paa en hel
Flade. Derved kunne store Kræfter overføres, uden at Flade-
trykket bliver overdrevent stor. Fig. 154 viser skematisk et
Par saadanne Hjul. Tænderne ere drejelige om cylindriske
Tapper i Skiverne, Det ene Hjuls Tænder, a, ere cylindriske,
med en Spalte efter en Diametralplan, og det andet Hjuls, b.
ere flade Lameller, som passe ind i Spalterne i a og udøve
deres Tryk derimod. Det gjælder nu blot om at bringe Tæn-
derne til at bevæge sig saaledes, at alle Spalter og Lameller
holde sig parallele. Ti] dette Ojemed er der bag paa hver
Tands Tap anbragt en Krumtap paa Bagsiden af Skiven. Alle
disse Krumtapper, c, ere lige lange, og deres Vortetapper for-
bundne med en Ring, d, af samme Diameter som Tændernes
Midtercirkel. Derved tvinges alle Tænder i samme Hju] til
at staa med Spalterne (Lamellerne) parallele under Bevægelsen,
og da der altid er mindst et Par Tænder i Indgribning, maa
