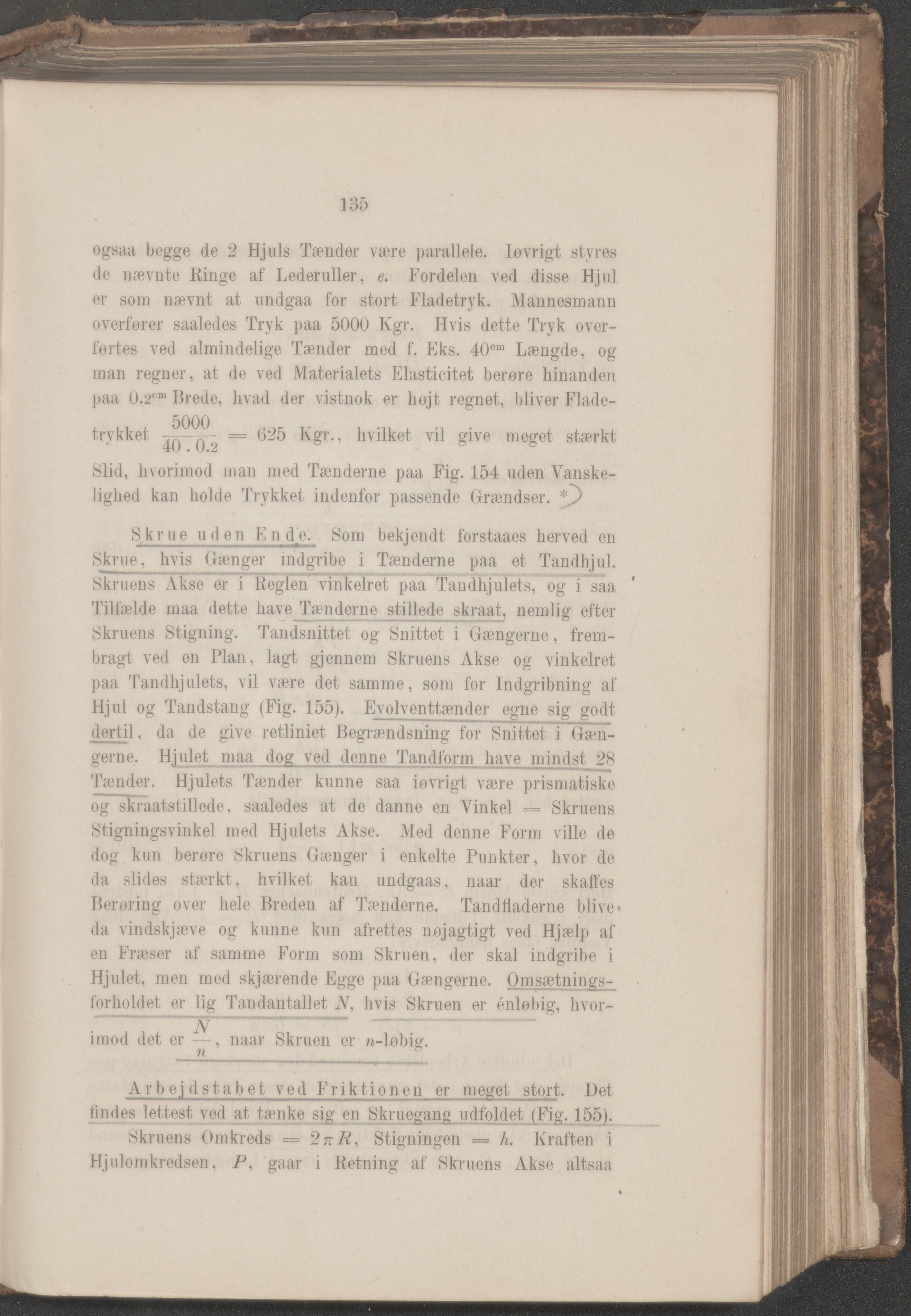

135
ogsaa begge de 2 Hjuls Tænder være parallele. løvrigt styres
de nævnte Ringe af Lederuller, e. Fordelen ved disse Hju]
er som nævnt at undgaa for stort Fladetryk. Mannesmann
overfører saaledes Tryk paa 5000 Kgr. Hvis dette Tryk over-
førtes ved almindelige Tænder med f. Eks. 40cm Længde, og
man regner, at de ved Materialets Elasticitet berøre hinanden
paa 0.2cm Brede, hvad der vistnok er højt regnet, bliver Flade-
trykket ■ = 625 Kgr., hvilket vil give meget stærkt
Slid, hvorimod man med Tænderne paa Fig. 154 uden Vanske-
lighed kan holde Trykket indenfor passende Grændser.
Skrue ude n E n d e. Som bekjendt ibrstaaes herved en
Skrue, hvis Gænger indgribe i Tænderne paa et Tandhjul.
Skruens Akse er i Reglen vinkelret paa Tandhjulets, og i saa '
Tilfælde maa dette have_Tænderne stillede skraat, nemlig efter
Skruens Stigning. Tandsnittet og Snittet i Gængerne, frem-
bragt ved en Plan, lagt gjennem Skruens Akse og vinkelret
paa Tandhjulets, vil være det samme, som for Indgribning af
Hjul og Tandstang (Fig. 155). Evolventtænder egne sig godt.
der ti], da de give retliniet Begrændsning for Snittet i"Gæn-
gerne. Hjulet maa dog ved denne Tandform have mindst 28
Tænder. Hjulets Tænder kunne saa iøvrigt være prismatiske
og skraatstillede, saaledes at de danne en Vinke] = Skruens
Stigningsvinkel med Hjulets Akse. Med denne Fonn ville de
dog kun berøre Skruens Gænger i enkelte Punkter, hvor de
da slides stærkt, hvilket kan undgaas, naar der skaffes
Berøring over hele Breden af Tænderne. Tandfladerne blive»
da vindskjæve og kunne kun afrettes nøjagtigt ved Hjælp af
en Fræser af samme Form som Skruen, der skal indgribe i
Hjulet, men med skjærende Egge paa Gængerne. Omsætnings-
lorlioldet er lig Tandantallet A', hvis Skruen er énløbig, hvor-
A
imod det er —, naar Skruen er n-Løbiff.
n ®
Arbejdstabel ved Friktionen er meget stort. Det
tindes lettest ved at tænke sig en Skruegang udfoldet (Fig. 155).
Skruens Omkreds = Stigningen = h. Kraften i
Hjulomkredsen, P, gaar i Retning af Skruens Akse altsaa
