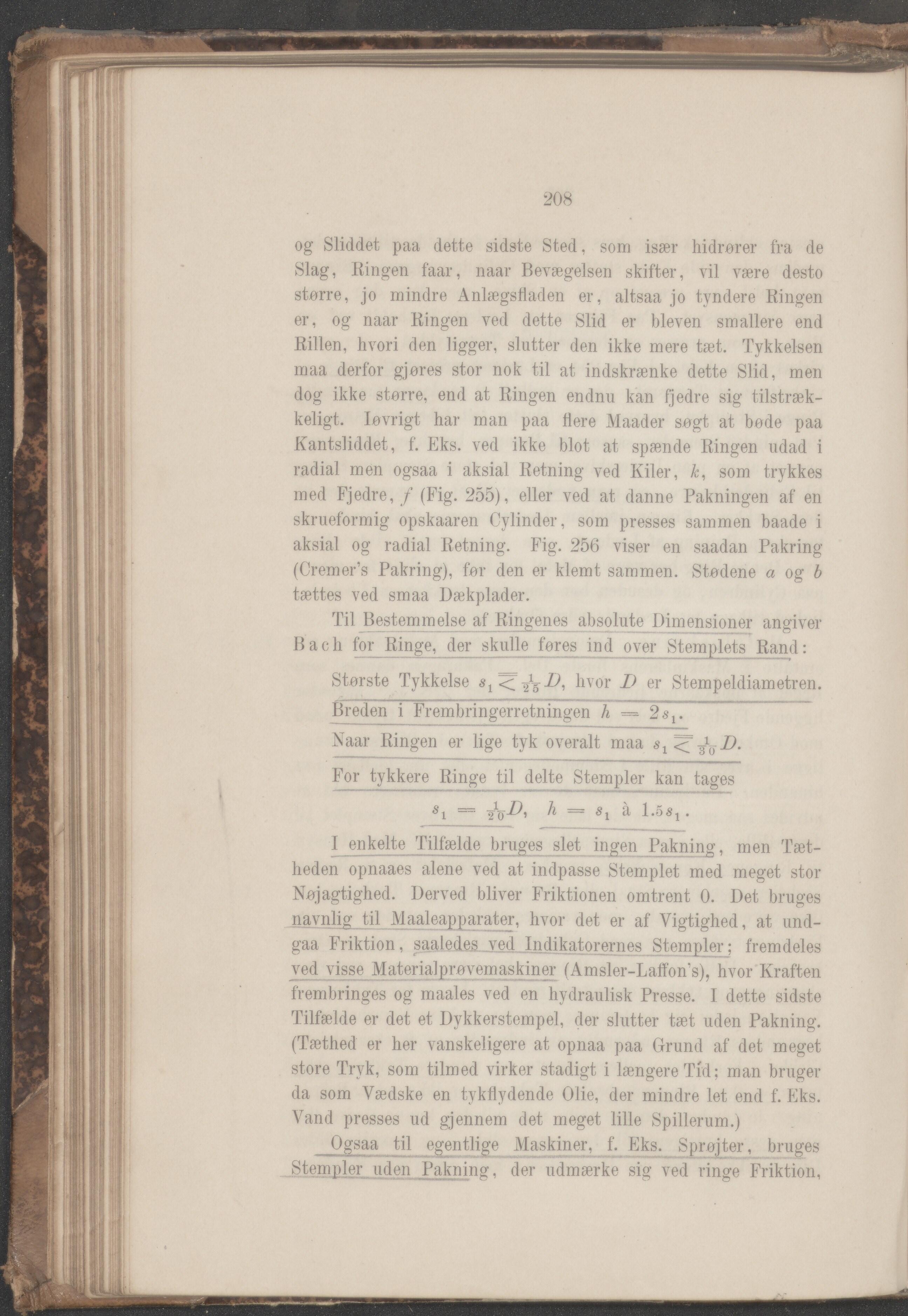

208
og Sliddet paa dette sidste Sted, som især hidrører fra de
Slag, Ringen faar, naar Bevægelsen skifter, vil være desto
større, jo mindre Anlægsfladen er, altsaa jo tyndere Ringen
er, og naar Ringen ved dette Slid er bleven smallere end.
Rillen, hvori den ligger, slutter den ikke mere tæt. Tykkelsen
maa derfor gjores stor nok til at indskrænke dette Slid, men
dog ikke større, end at Ringen endnu kan fjedre sig tilstræk-
keligt. Løvrigt har man paa flere Maader sogt at bøde paa
Kantsliddet, f. Eks. ved ikke blot at spænde Ringen udad i
radial men ogsaa i aksial Retning ved Kiler, åj, som trykkes
med Fjedre, f (Fig. 255), eller ved at danne Pakningen af en
skrueformig opskaaren Cylinder, som presses sammen baade i
aksial og radial Retning. Fig. 256 viser en saadan Pakring
(Cremer’s Pakring), før den er klemt sammen. Stødene a og b
tættes ved smaa Dækplader.
Til Bestemmelse af Ringenes absolute Dimensioner angiver
Bach for Ringe, der skulle føres ind over Stemplets Rand:
Største Tykkelse hvor D er Stempeldiametren.
Breden i Frembringerretningen h =
Naar Ringen er lige tyk overalt maa < ^D.
For tykkere Ringe til delte Stempler kan tages
I enkelte Tilfælde bruges slet ingen Pakning, men Tæt-
heden opnaaes alene ved at indpasse Stemplet med meget stor
Nøjagtighed. Derved bliver Friktionen omtrent 0. Det bruges
navnlig til Maaleapparater, hvor det er af Vigtighed, at und-
gaa Friktion, saaled.es ved Indikatorernes Stempler: fremdeles
ved visse Materialprøvemaskiner (Amsler-Laffon’s), hvor Kraften
frembringes og maales ved en hydraulisk Presse. I dette sidste
Tilfælde er det et Dykkerstempel, der slutter tæt uden Pakning.
(Tæthed er her vanskeligere at opnaa paa Grund af det meget
store Tryk, som tilmed virker stadigt i længere Tid; man bruger
da som Vædske en tykflydende Olie, der mindre let end f. Eks.
Vand presses ud gjennem det meget lille Spillerum.)
Ogsaa til egentlige Maskiner, f. Eks. Sprøjter, bruges
Stempler uden Pakning, der udmærke sig ved ringe Friktion,
