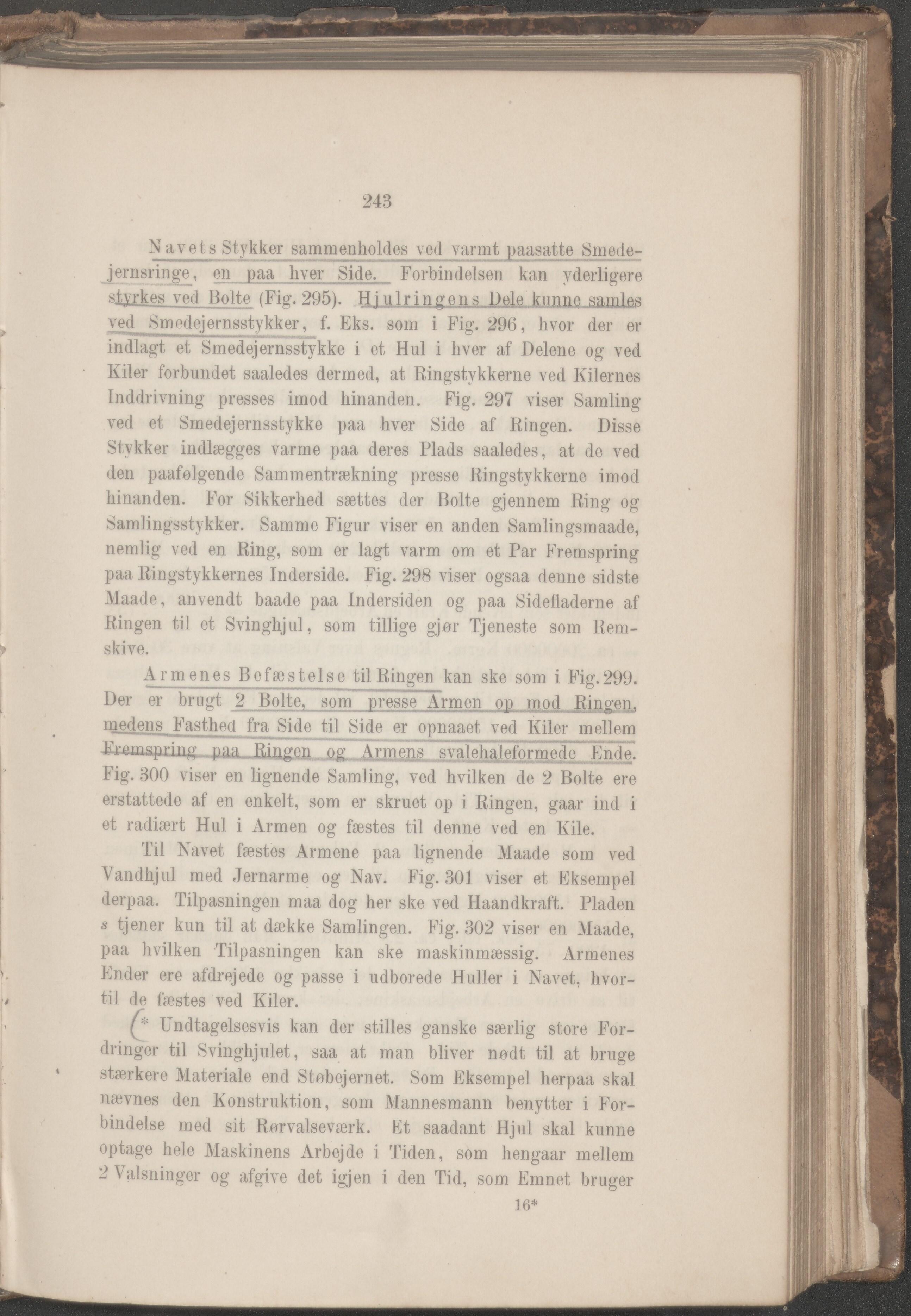

243 Navets Stykker sammenholdes ved varmt paasatte Smede- .jernsringe, en paa hver Side. Forbindelsen kan yderligere ■slurkes ved Bolte (Fig. 295). Hjulri agens Dele kunne samles ved Smedejernsstykker, f. Eks. som i Fig. 296, hvor der er indlagt et Smedejernsstykke i et Hul i hver af Delene og ved Kiler forbundet saaledes dermed, at Ringstykkerne ved Kilernes Inddrivning presses imod hinanden. Fig. 297 viser Samling- ved et Smedejernsstykke paa hver Side af Ringen. Disse Stykker indlægges varme paa deres Plads saaledes, at de ved den paafølgende Sammentrækning presse Ringstykkerne imod hinanden. For Sikkerhed sættes der Bolte gjennem Ring og Samlingsstykker. Samme Figur viser en anden Samlingsmaade, nemlig ved en Ring, som er lagt varm om et Par Fremspring paa Ringstykkernes Inderside. Fig. 298 viser ogsaa denne sidste Maade, anvendt baade paa Indersiden og paa Sidefladerne af Ringen til et Svinghjul, som tillige gjor Tjeneste som Rem- skive. Armenes Befæstelse til Ringen kan ske som i Fig.299. Der er brugt 2 Bolte, som presse Armen op mod Ringen, medens Fasthed fra Side til Side er opnaaet ved Kiler mellem Eremspring paa Ringen og Armens svalehaleformede Ende. Fig. 300 viser en lignende Samling, ved hvilken de 2 Bolte ere erstattede af en enkelt, som er skruet op i Ringen, gaar ind i et radiært Hul i Armen og fæstes til denne ved en Kile. Til Navet fæstes Armene paa lignende Maade som ved Vandhjul med Jernarme og Nav. Fig. 301 viser et Eksempel ilerpaa. Tilpasningen maa dog her ske ved Haandkraft. Pladen « tjener kun til at dække Samlingen. Fig. 302 viser en Maade, paa hvilken Tilpasningen kan ske maskinmæssig. Armenes Ender ere afdrejede og passe i udborede Huller i Navet, hvor- til de fæstes ved Kiler. Undtagelsesvis kan der stilles ganske særlig store For- dringer til Svinghjulet, saa at man bliver nødt til at bruge stærkere Materiale end Støbejernet. Som Eksempel herpaa skal nævnes den Konstruktion, som Mannesmann benytter i For- bindelse med sit Rørvalseværk. Et saadant Hjul skal kunne optage hele Maskinens Arbejde i Tiden, som hengaar mellem - \ alsninger og afgive det igjen i den Tid, som Emnet bruger 16*
