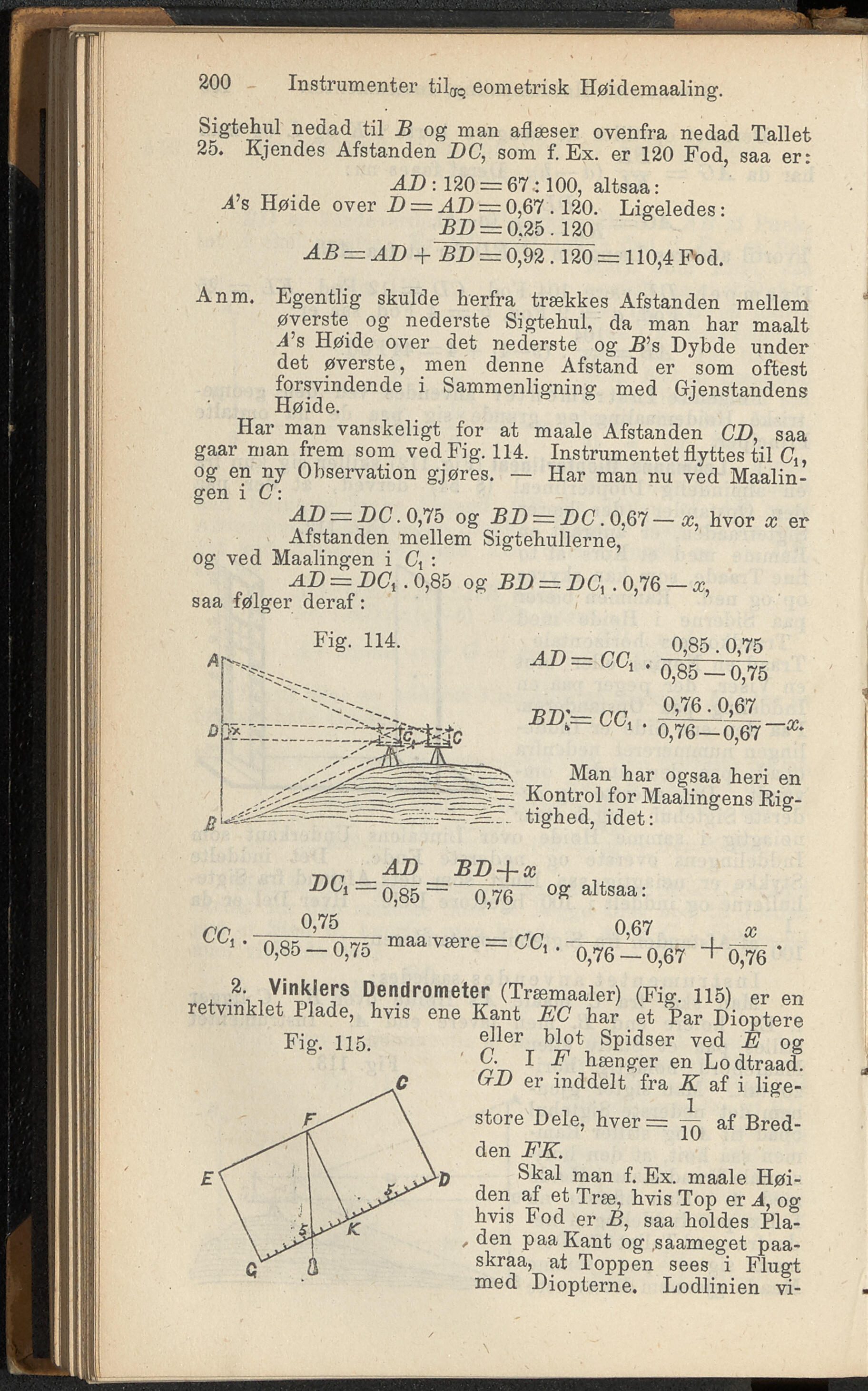

200 Instrumenter til^q eometrisk Høidemaaling. Sigtehul nedad til B og man aflæser ovenfra nedad Tallet 25. Kjendes Afstanden DC, som f. Ex. er 120 Fod, saa er: AB- 120 = 67:100, altsaa: ^’s Høide over B = AB = 0,67.120. Ligeledes: BB = 0.25.120 AB — AB + ÆD = 0,92.120 = 110,4 Fod. Anm. Egentlig skulde herfra trækkes Afstanden mellem øverste og nederste Sigtehul, da man har maalt -4’s Høide over det nederste og S’s Dybde under det øverste, men denne Afstand er som oftest forsvindende i Sammenligning med Gjenstandens Høide. Har man vanskeligt for at maale Afstanden CB, saa gaar man frem som ved Fig. 114. Instrumentet flyttes til og en ny Observation gjøres. — Har man nu ved Maalin- gen i C: AB = BC. 0,75 og BB — BC. 0,67—x, hvor x er Afstanden mellem Sigtehullerne, og ved Maalingen i C, : AB = BCt . 0,85 og BB — BCX. 0,76 — x, saa følger deraf: AB = CCi 0,85.0,75 0,85 — 0,75 Fig. 114. BD'-cr 0,76.0,67 • 0^0767 Man har ogsaa heri en Kontrol for Maalingens Rig- tighed, idet: BC\ cc,.-'™ AB BB x 0,85=~0776~ °* altsaa: 0 67 x 0,85-0,75 maavære = + 0,76 ‘ 2 Vinklers Dendrometer (Træmaaler) (Fig. 115) er en retvinklet Plade, hvis ene Kant EC har et Par Dioptere Fig. ” 115. eller blot Spidser ved E og C. I F hænger en Lodtraad. (rB er inddelt fra K af i lige- store Dele, hver= af Bred- den FK. Skal man f. Ex. maale Høi- den af et Træ, hvis Top er A, oo- hvis Fod er B, saa holdes Pia- , den paaKant og .saameget paa- skraa, at Toppen sees i Flugt med Diopterne. Lodlinien vi-
