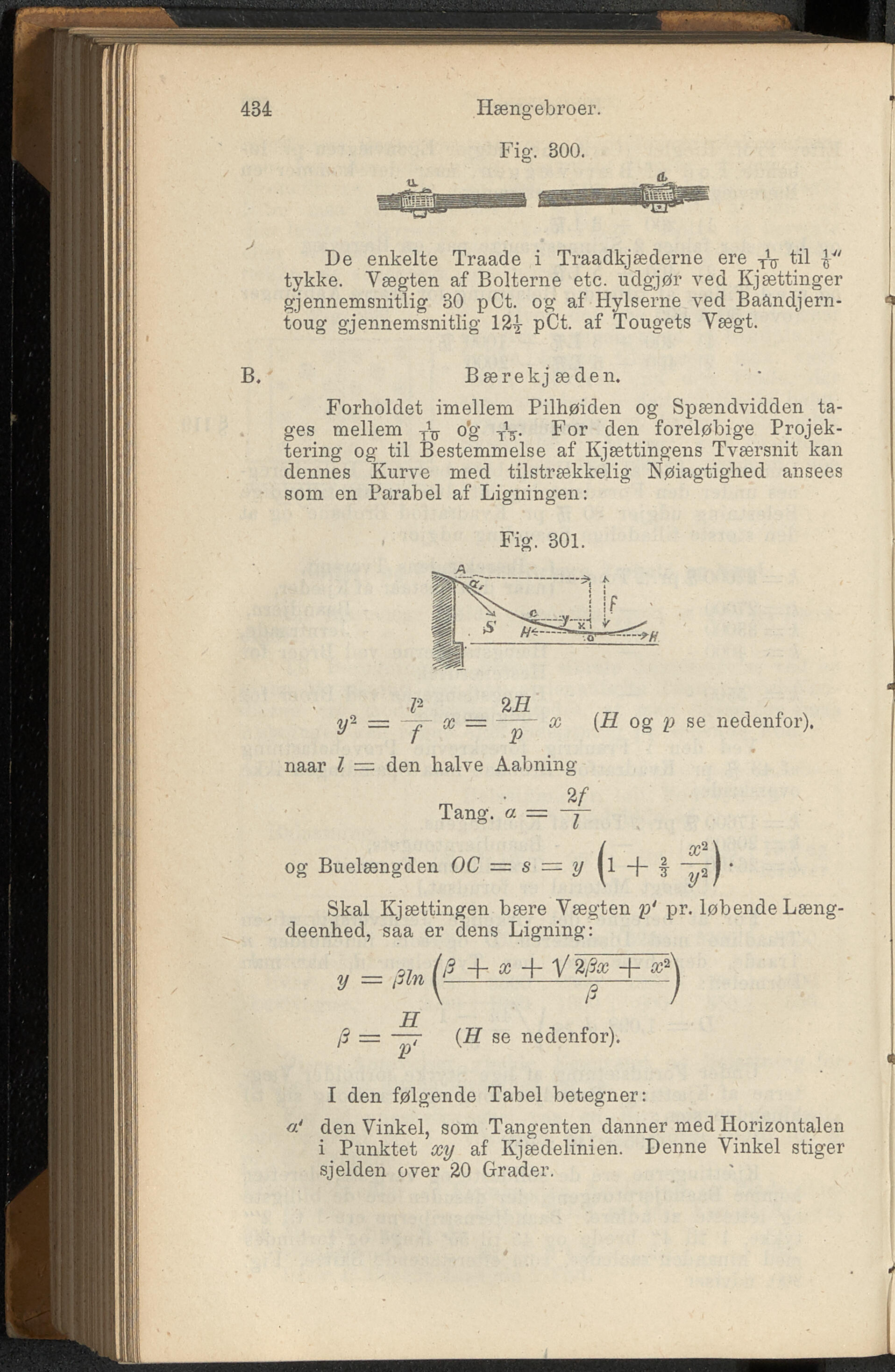

434
Hængebroer.
Fig. 300.
De enkelte Traade i Traadkjæderne ere T\y til I"
tykke. Vægten af Bolterne etc. uclgjør ved Kjættinger
gjennemsnitlig 30 pCt. og af Hylserne ved Baftndjern-
toug gjennemsnitlig 12| pCt. af Tougets Vægt.
8. Bærekjæden.
Forholdet imellem Pilhøiclen og Spændvidden ta-
ges mellem o’g T\. For den foreløbige Projek-
tering og til Bestemmelse af Kjættingens Tværsnit kan
dennes Kurve med tilstrækkelig Nøiagtighed ansees
som en Pai’abel af Ligningen:
Fig. 301.
y 2 = x = x (H og p se nedenfor).
naar l = den halve Aabning
2/
Tang. a. = -j-
( x'\
og Buelængden OC = s = y ^1 + | ~y^) •
Skal Kjættingen bære Vægten p' pr. løbende Læng-
deenhed, saa er dens Ligning:
y = (i + ” + V ^. +
H.
20 = —7 (H se nedenfor).
I den følgende Tabel betegner:
den Vinkel, som Tangenten danner med Horizontalen
i Punktet xy af Kjædelinien. Denne Vinkel stiger
sjelden over 20 Grader.
