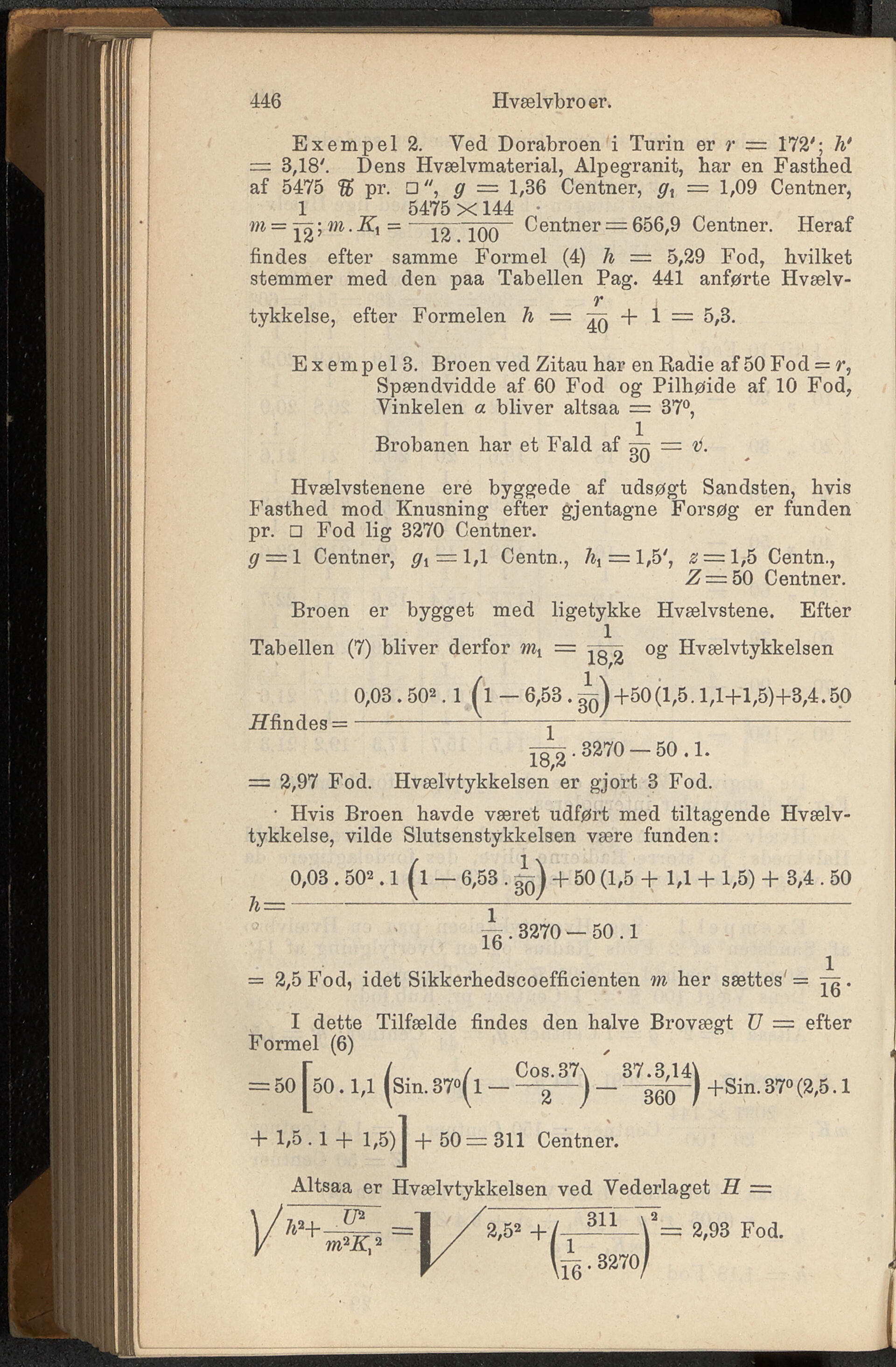

446 Hvælvbroer. Exempel 2. Ved Dorabroen i Turin er r — 172'; — 3,18'. Dens Hvælvmaterial, Alpegranit, har en Fasthed af 5475 % pr. g ~ 1,36 Centner, gi = 1,09 Centner, 1 5475 X144 m = 12 ’ m 'K* = —12~ 100 Centner — 656,9 Centner. Heraf findes efter samme Formel (4) h = 5,29 Fod, hvilket stemmer med den paa Tabellen Pag. 441 anførte Hvælv- r 4 tykkelse, efter Formelen h — + 1 = 5,3. Exempel 3. Broen ved Zitau har en Radie af 50 Fod = r, Spændvidde af 60 Fod og Pilhøide af 10 Fod, Vinkelen a bliver altsaa = 37°, Brobanen har et Fald af = ti. Hvælvstenene ere byggede af udsøgt Sandsten, hvis Fasthed mod Knusning efter gjentagne Forsøg er funden pr. Fod lig 3270 Centner. < 7 = 1 Centner, 9. = 1,1 Centn., h, —1,5', 2 = 1,5 Centn., Z = 50 Centner. Broen er bygget med ligetykke Hvælvstene. Efter Tabellen (7) bliver derfor rø, = og Hvælvtykkelsen 0 ,03.502.1 (1 —6,53.^)+50(1,5.1,1+1,5)4-3,4.50 findes = --------------— ------------------------- ^>.3270 — 50.1. — 2,97 Fod. Hvælvtykkelsen er gjort 3 Fod. • Hvis Broen havde været udført med tiltagende Hvælv- tykkelse, vilde Slutsenstykkelsen være funden: 0,03.502.1 fl — 6,53 • ^j) + 50 (1,5 + 1,1 + 1,5) + 3,4.50 . c . 3270 — 50.1 ib = 2,5 Fod, idet Sikkerhedscoefficienten m her sættes = . I dette Tilfælde findes den halve Brovægt U — efter Formel (6) z T / / Cos.37\ 37.3,14\ = 50 50.1,1 I Sin. 37° 11 — —g—1 — 36q j +Sin. 37° (2,5.1 + 1,5.1 + 1,5)J 4- 50 = 311 Centner. Altsaa er Hvælvtykkelsen ved Vederlaget H —
