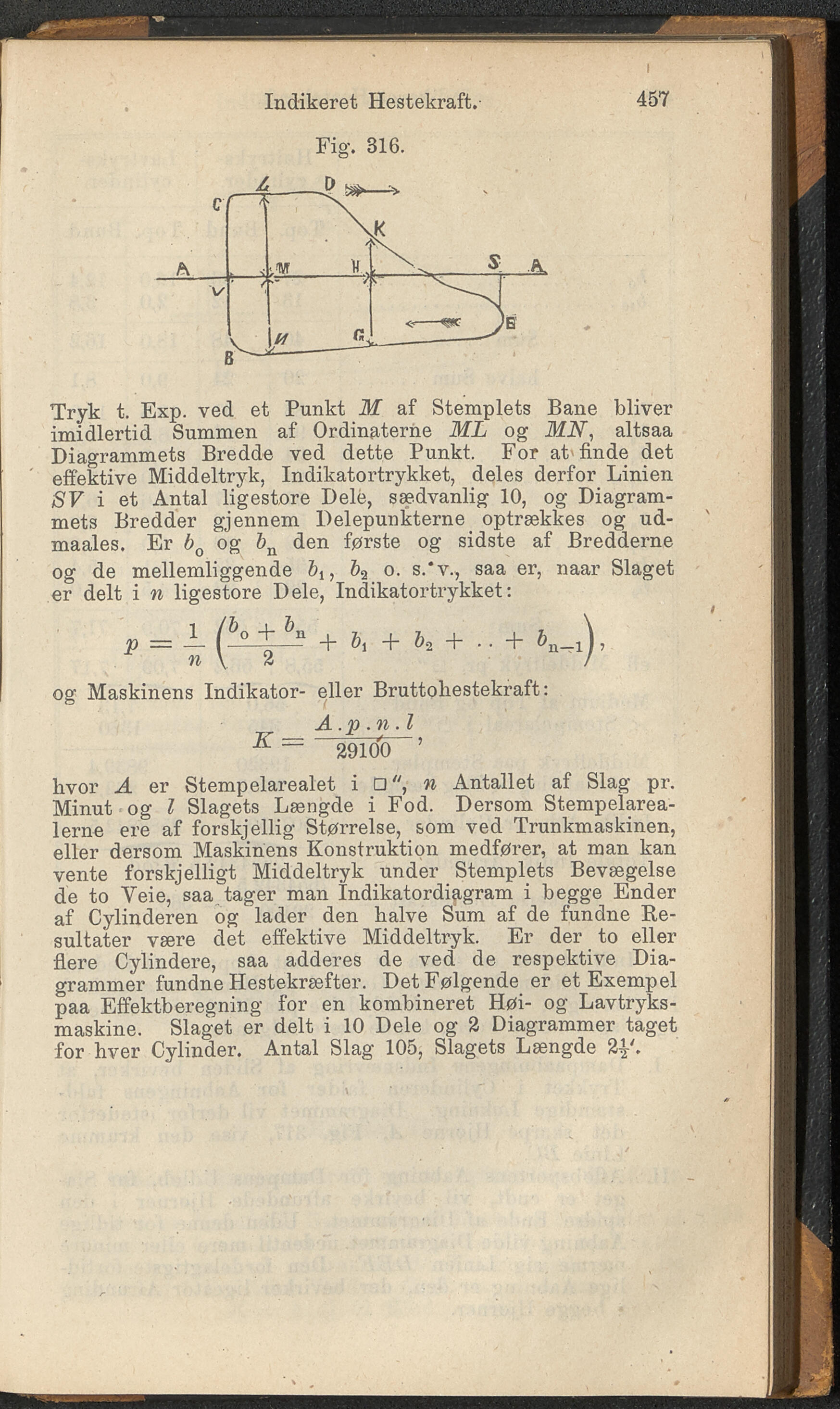

457 Indikeret Hestekraft.- Tryk t. Exp. ved et Punkt af Stemplets Bane bliver imidlertid Summen af Ordinaterne ML og MN, altsaa Diagrammets Bredde ved dette Punkt. For at finde det effektive Middeltryk, Indikatortrykket, deles derfor Linien SV i et Antal ligestore Dele, sædvanlig 10, og Diagram- mets Bredder gjennem Delepunkterne optrækkes og ud- maales. Er b0 og bn den første og sidste af Bredderne og de mellemliggende b{, &2 o. s.'v., saa er, naar Slaget er delt i n ligestore Dele, Indikatortrykket: p = — ( ° + &2 + • • + &n-l) ? n \ 2 / og Maskinens Indikator- eller Bruttohestekraft: A . p . n . I K ~ 2910Z0 ’ hvor A er Stempelarealet i n Antallet af Slag pr. Minut og l Slagets Længde i Fod. Dersom Stempelarea- lerne ere af forskjellig Størrelse, som ved Trunkmaskinen, eller dersom Maskinens Konstruktion medfører, at man kan vente forskjelligt Middeltryk under Stemplets Bevægelse de to Veie, saa tager man indikatordiagram i begge Ender af Cylinderen og lader den halve Sum af de fundne Re- sultater være det effektive Middeltryk. Er der to eller flei’e Cylindere, saa adderes de ved de respektive Dia- grammer fundne Hestekræfter. Det Følgende er et Exempel paa Effektberegning for en kombineret Høi- og Lavtryks- maskine. Slaget er delt i 10 Dele og 2 Diagrammer taget for hver Cylinder. Antal Slag 105, Slagets Længde 2|'.
