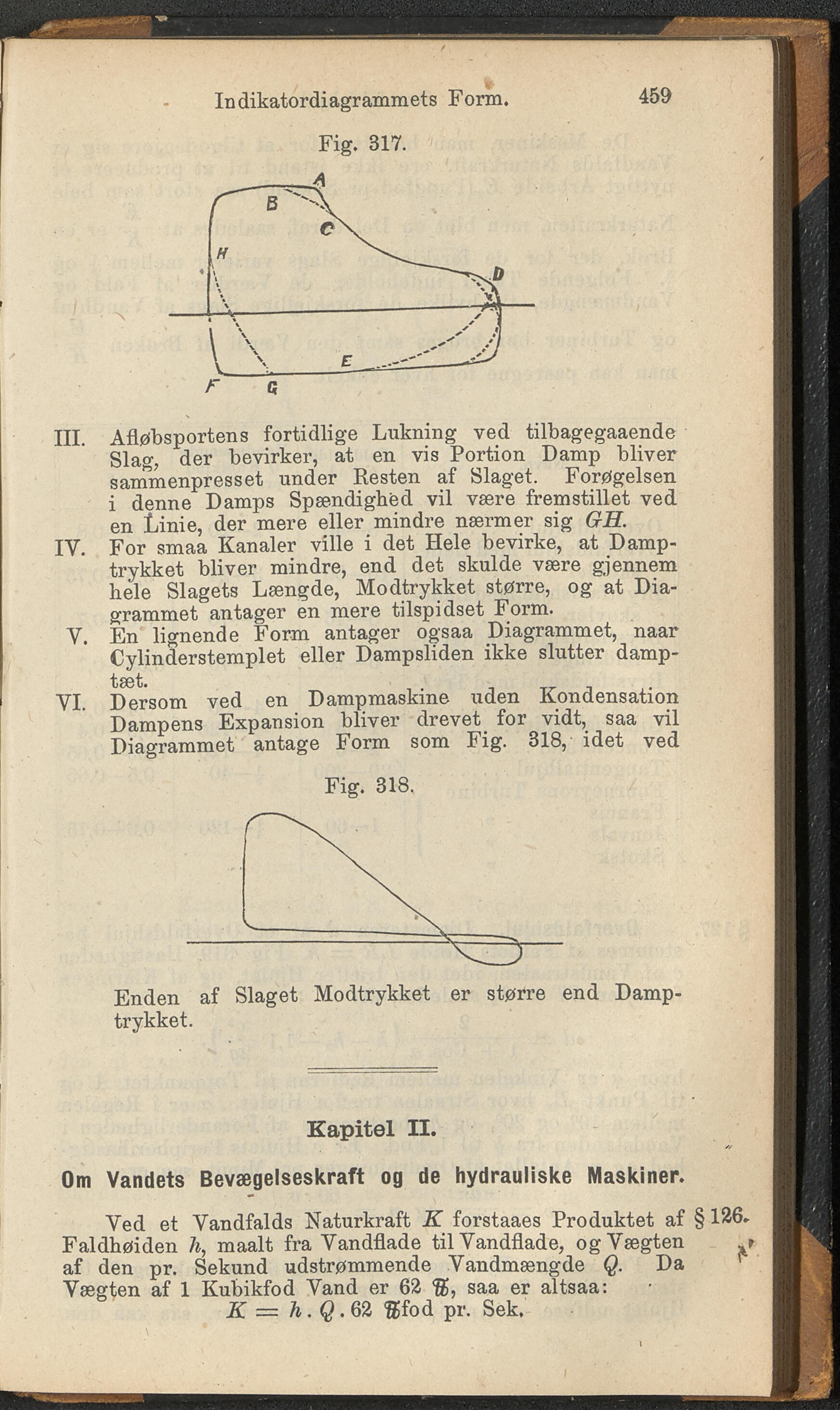

450 Indikatordiagrammets Form. III. Afløbsportens fortidlige Lukning ved tilbagegaaende Slå«', der bevirker, at en vis Portion Damp bliver sammenpresset under Resten af Slaget. Forøgelsen i denne Damps Spændighed vil være fremstillet ved en Linie, der mere eller mindre nærmer sig GU. IV. For smaa Kanaler ville i det Hele bevirke, at Damp- trykket bliver mindre, end det skulde være gjennem hele Slagets Længde, Modtrykket større, og at Dia- grammet antager en mere tilspidset Form. V. En lignende Form antager ogsaa Diagrammet, naar Cylinderstemplet eller Dampsliden ikke slutter damp- ijæti. VI. Dersom ved en Dampmaskine uden Kondensation Dampens Expansion bliver drevet for vidt, saa vil Diagrammet antage Form som Fig. 318, idet ved Enden af Slaget Modtrykket er større end Damp- trykket. Kapitel II . Om Vandets Bevægelseskraft og de hydrauliske Maskiner. Ved et Vandfalds Naturki’aft K forstaaes Produktet af § 126. Faldhøiden li, maalt fra Vandflade tilVandflade, og Vægten । af den pr. Sekund udstrømmende Vandmængde Q. Da Vægten af 1 Kubikfod Vand er 62 saa er altsaa: K = li. Q .62 ®fod pr. Sek.
