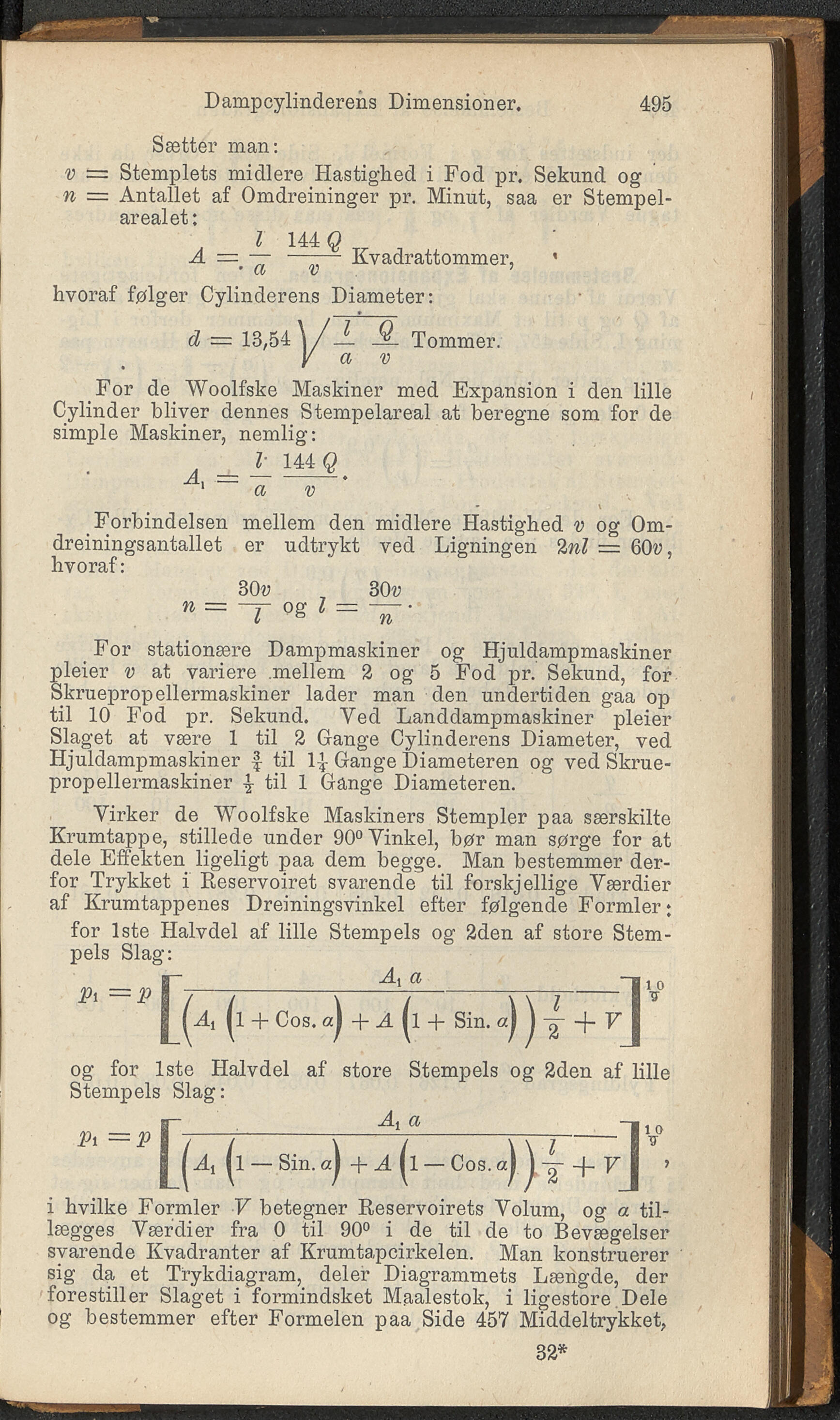

Dampcylinderens Dimensioner. 495 Sætter man: v = Stemplets midiere Hastighed i Fod pr. Sekund og n = Antallet af Omdreininger pr. Minut, saa er Stempel- arealet: . 1 144 Q rr n A = — —-— Kvadrattommer, ’ hvoraf følger Cylinderens Diameter: d — 13,54\/— Tommer. y a v For de Woolfske Maskiner med Expansion i den lille Cylinder bliver dennes Stempelareal at beregne som for de simple Maskiner, nemlig: - _ L 144 <2 - ^11 " * 1 Cl V Forbindelsen mellem den midiere Hastighed v og Om- dreiningsantallet er udtrykt ved Ligningen 2nl = 60«, hvoraf: 30« 30« n = ~~r og l =------- l & n For stationære Dampmaskiner og Hjuldampmaskiner pleier v at variere mellem 2 og 5 Fod pr. Sekund, for Skrueprop ellermaskiner lader man den undertiden gaa op til 10 Fod pr. Sekund. Ved Landdampmaskiner pleier Slaget at være 1 til 2 Gange Cylinderens Diameter, ved Hjuldampmaskiner | til 1-|- Gange Diameteren og ved Skrue- prop ellermaskiner 4- til 1 Gange Diameteren. Virker de Woolfske Maskiners Stempler paa særskilte Krumtappe, stillede under 90° Vinkel, bør man sørge for at dele Effekten ligeligt paa dem begge. Man bestemmer der- for Trykket i Reservoiret svarende til forskjellige Værdier af Krumtappenes Dreiningsvinkel efter følgende Formler; for 1ste Halvdel af lille Stempels og 2den af store Stem- pels Slag: og for 1ste Halvdel af store Stempels og 2den af lille Stempels Slag: i hvilke Formler V betegner Reservoirets Volum, og a til- lægges Værdier fra 0 til 90° i de til de to Bevægelser svarende Kvadranter af Krumtapcirkelen. Man konstruerer sig da et Trykdiagram, deler Diagrammets Længde, der forestiller Slaget i formindsket Maalestok, i ligestore Dele og bestemmer efter Formelen paa Side 457 Middeltrykket, 32*
