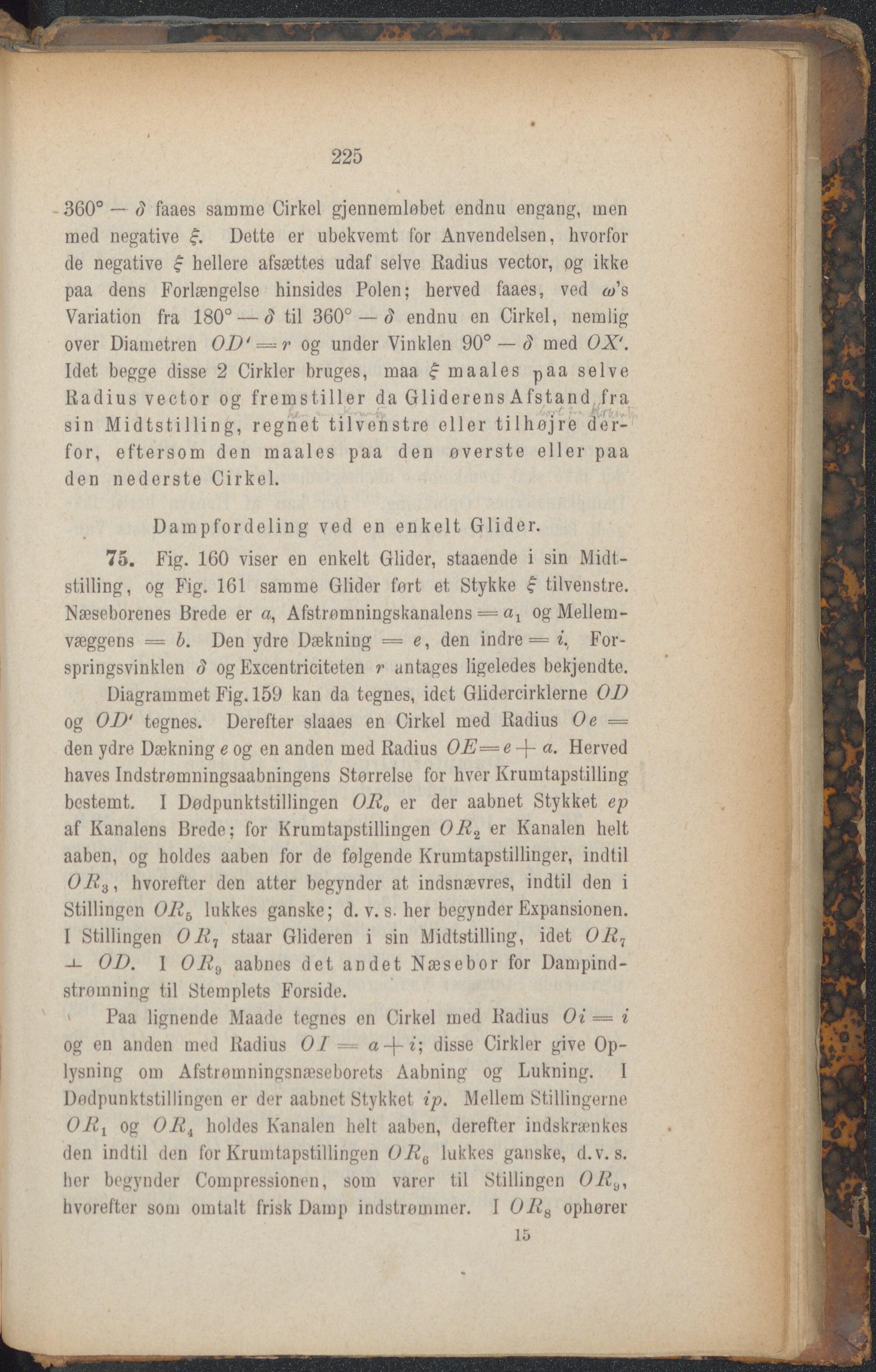

225 360° — J faaes samme Cirkel gjennemløbet endnu engang, men med negative Dette er ubekvemt for Anvendelsen, hvorfor de negative $ hellere afsættes udaf selve Radius vector, og ikke paa dens Forlængelse hinsides Polen; herved faaes, ved cis Variation fra 180° — d til 360° — endnu en Cirkel, nemlig over Diametren 0D‘ = r og under Vinklen 90° — $ med OX. Idet begge disse 2 Cirkler bruges, maa £ maales paa selvø Radius vector og fremstiller da Gliderens Afstand fra sin Midtstilling, regnet tilvenstre eller tilhøjre der- for, eftersom den maalcs paa den øverste eller paa den nederste Cirkel. Dampfordeling ved en enkelt Glider. 75. Fig. 160 viser en enkelt Glider, staaende i sin Midl- stilling, og Fig. 161 samme Glider ført et Stykke | tilvenstre. Næseborenes Brede er a, Afstrømningskanalens = ai og Mellem- væggens = b. Den ydre Dækning = e, den indre = i. For- springsvinklen d og Excentriciteten r antages ligeledes bekjendte. Diagrammet Fig. 159 kan da tegnes, idet Glidercirklerne OL) og OD‘ tegnes. Derefter slaaes en Cirkel med Radius Oe = den ydre Dækning e og en anden med Radius OE=e a. Herved haves Indstrømningsaabningens Størrelse for hver Krumtapstilling bestemt. I Dodpunktstillingen ORo er der aabnet Stykket ep af Kanalens Brede; for Krumtapstillingen OR2 er Kanalen helt aaben, og holdes aaben for de følgende Krumtapstillinger, indtil 011$, hvorefter den atter begynder at indsnævres, indtil den i Stillingen ORb lukkes ganske; d. v. s. her begynder Expansionen. I Stillingen OR1 staar Glideren i sin Midtstilling, idet 0R1 OD. I ORb aabnes det andet Næsebor for Dampind- stromning til Stemplets Forside. Paa lignende Maade tegnes en Cirkel med Badius O i == i og en anden med Radius 01 = a-j-z; disse Cirkler give Op- lysning om Afstrøinningsnæseborets Aabning og Lukning. 1 Dødpunktstillingen er der aabnet Stykket ip. Mellem Stillingerne ORX og ORi holdes Kanalen helt aaben, derefter indskrænkes den indtil den for Krumtapstillingen ORb lukkes ganske, d.v. s. her begynder Compressionen, som varer til Stillingen ORb, hvorefter som omtalt frisk Damp indstrømmen I ORS ophører 15
