Forelæsninger over Maskinlære
Første Del: Kraftmaskinerne

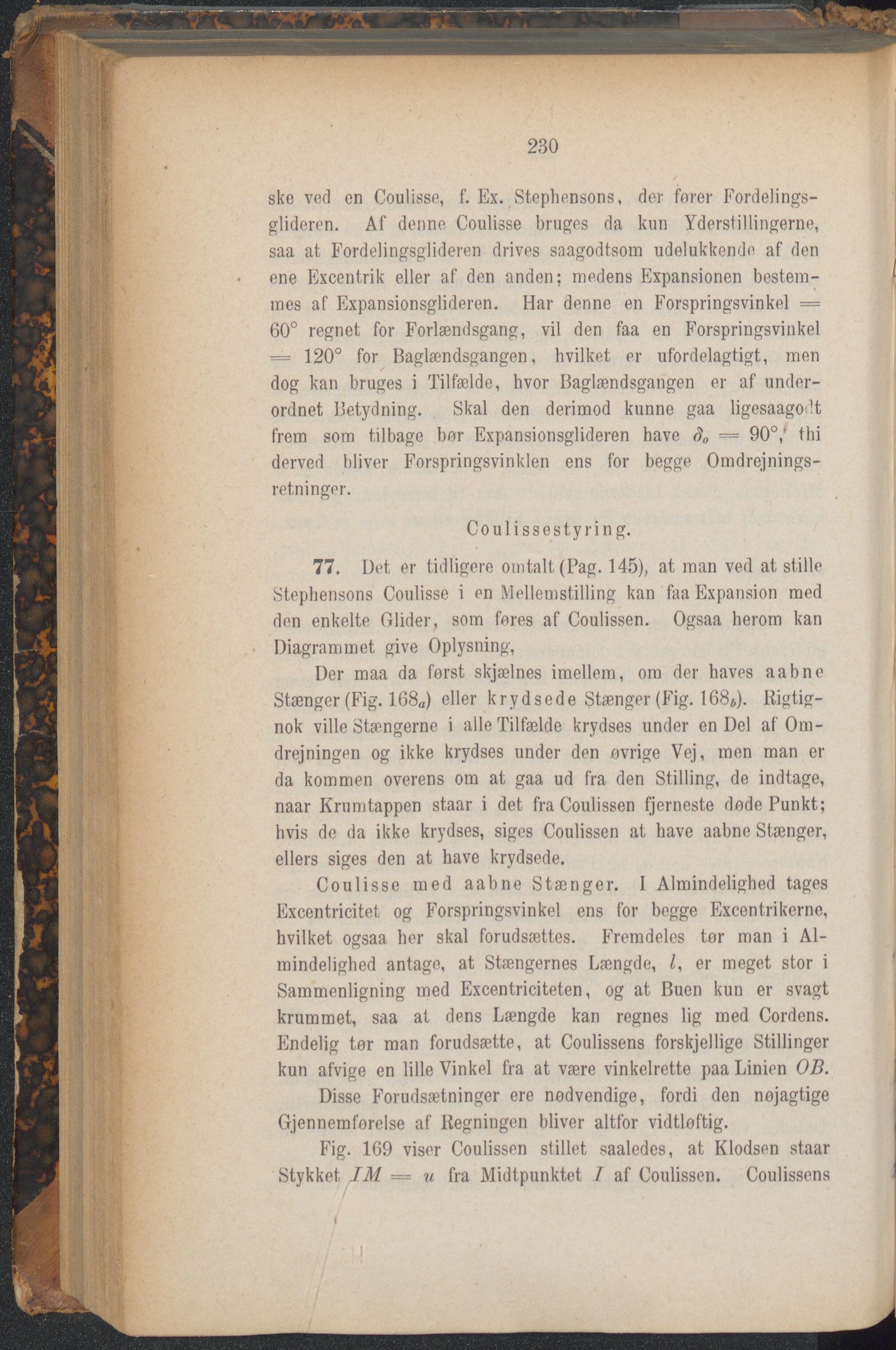

230 ske ved en Coulisse, f. Ex. Stephensons, der fører Fordelings- glideren. Af denne Coulisse bruges da kun Yderstillingerne, saa at Fordelingsglideren drives saagodtsom udelukkende af den ene Excentrik eller af den anden; modens Expansionen bestem- mes af Expansionsglideren. Har denne en Forspringsvinkel = 60° regnet for Forlændsgang, vil den faa en Forspringsvinkel = 120° for Baglændsgangen, hvilket er ufordelagtigt, men dog kan bruges i Tilfælde, hvor Baglændsgangen er af under- ordnet Betydning. Skal den derimod kunne gaa ligesaago’t frem som tilbage bor Expansionsglideren have d0 = 90°/ thi derved bliver Forspringsvinklen ens for begge Omdrejnings- retninger. Coulissestyring. 77. Det er tidligere omtalt (Pag. 145), at man ved at stille Stephensons Coulisse i en Mellemstilling kan faa Expansion med den enkelte Glider, som føres af Coulissen. Ogsaa herom kan Diagrammet give Oplysning, Der maa da først skjælnes imellem, om der haves aabne Stænger (Fig. 168«) eller krydsede Stænger (Fig. 168*). Rigtig- nok ville Stængerne i alle Tilfælde krydses under en Del af Om- drejningen og ikke krydses under den øvrige Vej, mon man er da kommen overens om at gaa ud fra den Stilling, de indtage, naar Krumtappen staar i det fra Coulissen fjerneste dode Punkt; hvis de da ikke krydses, siges Coulissen at have aabne Stænger, ellers siges den at have krydsede. Coulisse med aabne Stænger. I Almindelighed tages Excentricitet og Forspringsvinkel ens for begge Excentrikerne, hvilket ogsaa her skal forudsættes. Fremdeles tør man i Al- mindelighed antage, at Stængernes Længde, Z, er meget stor i Sammenligning med Excentriciteten, og at Buen kun er svagt krummet, saa at dens Længde kan regnes lig med Cordens. Endelig tør man forudsætte, at Coulissens forskjellige Stillinger kun afvige en lille Vinkel fra at være vinkelrette paa Linien OB. Disse Forudsætninger ere nødvendige, fordi den nøjagtige Gjennemførelse af Regningen bliver altfor vidtløftig. Fig. 169 viser Coulissen stillet saaledes, at Klodsen staar Stykket IM = u fra Midtpunktet I af Coulissen. Coulissens
