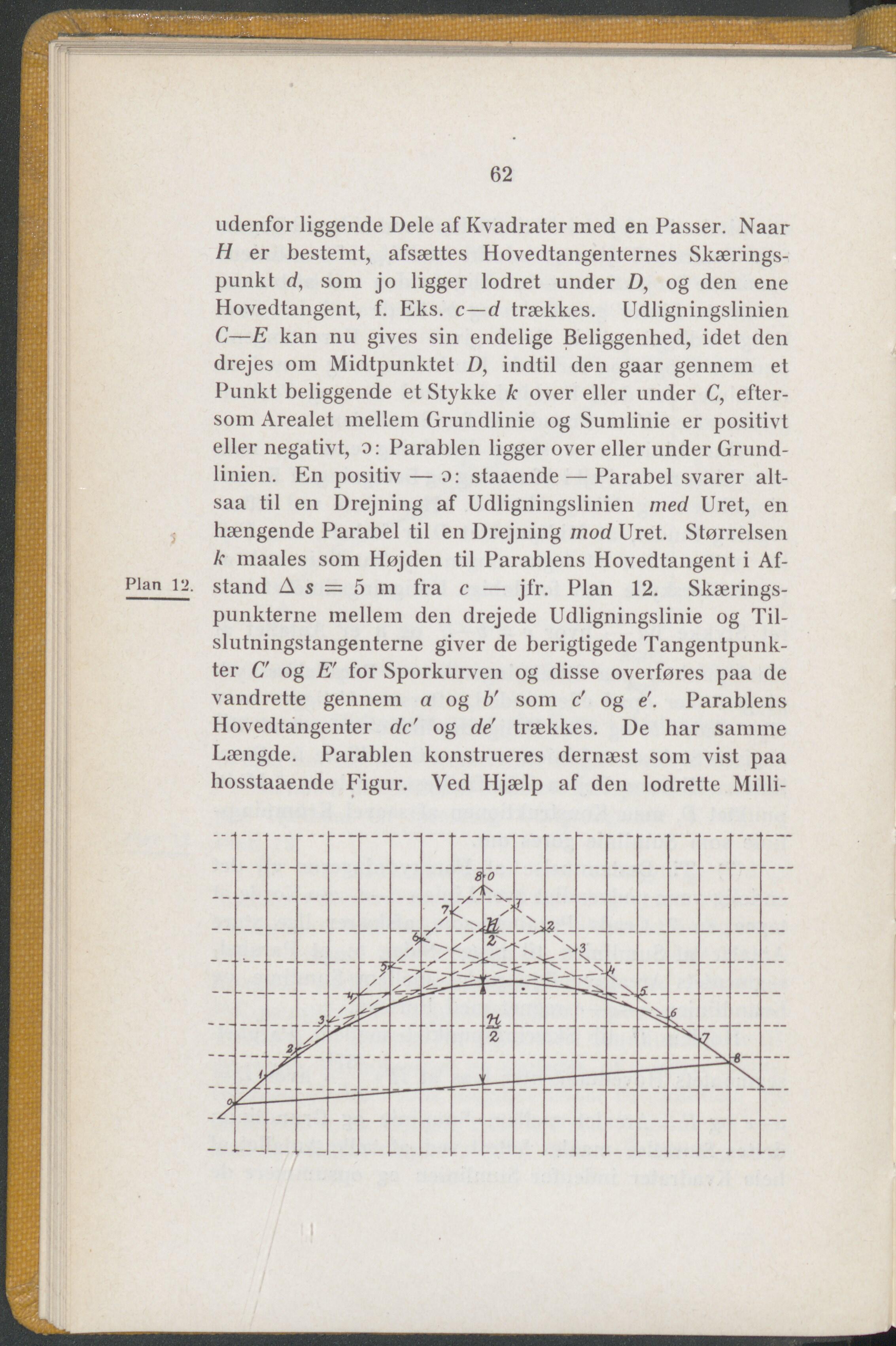

62 udenfor liggende Dele af Kvadrater med en Passer. Naar H er bestemt, afsættes Hovedtangenternes Skærings- punkt d, som jo ligger lodret under D, og den ene Hovedtangent, f. Eks. c—d trækkes. Udligningslinien C—E kan nu gives sin endelige Beliggenhed, idet den drejes om Midtpunktet D, indtil den gaar gennem et Punkt beliggende et Stykke k over eller under C, efter- som Arealet mellem Grundlinie og Sumlinie er positivt eller negativt, o: Parablen ligger over eller under Grund- linien. En positiv — o: staaende — Parabel svarer alt- saa til en Drejning af Udligningslinien med Uret, en hængende Parabel til en Drejning mod Uret. Størrelsen k maales som Højden til Parablens Hovedtangent i Af- Plan 12- stand A s = 5 m fra c — jfr. Plan 12. Skærings- punkterne mellem den drejede Udligningslinie og Til- slutningstangenterne giver de berigtigede Tangentpunk- ter C' og E' for Sporkurven og disse overføres paa de vandrette gennem a og b' som c' og e'. Parablens Hovedtangenter dc' og de' trækkes. De har samme Længde. Parablen konstrueres dernæst som vist paa hosstaaende Figur. Ved Hjælp af den lodrette Milli-
