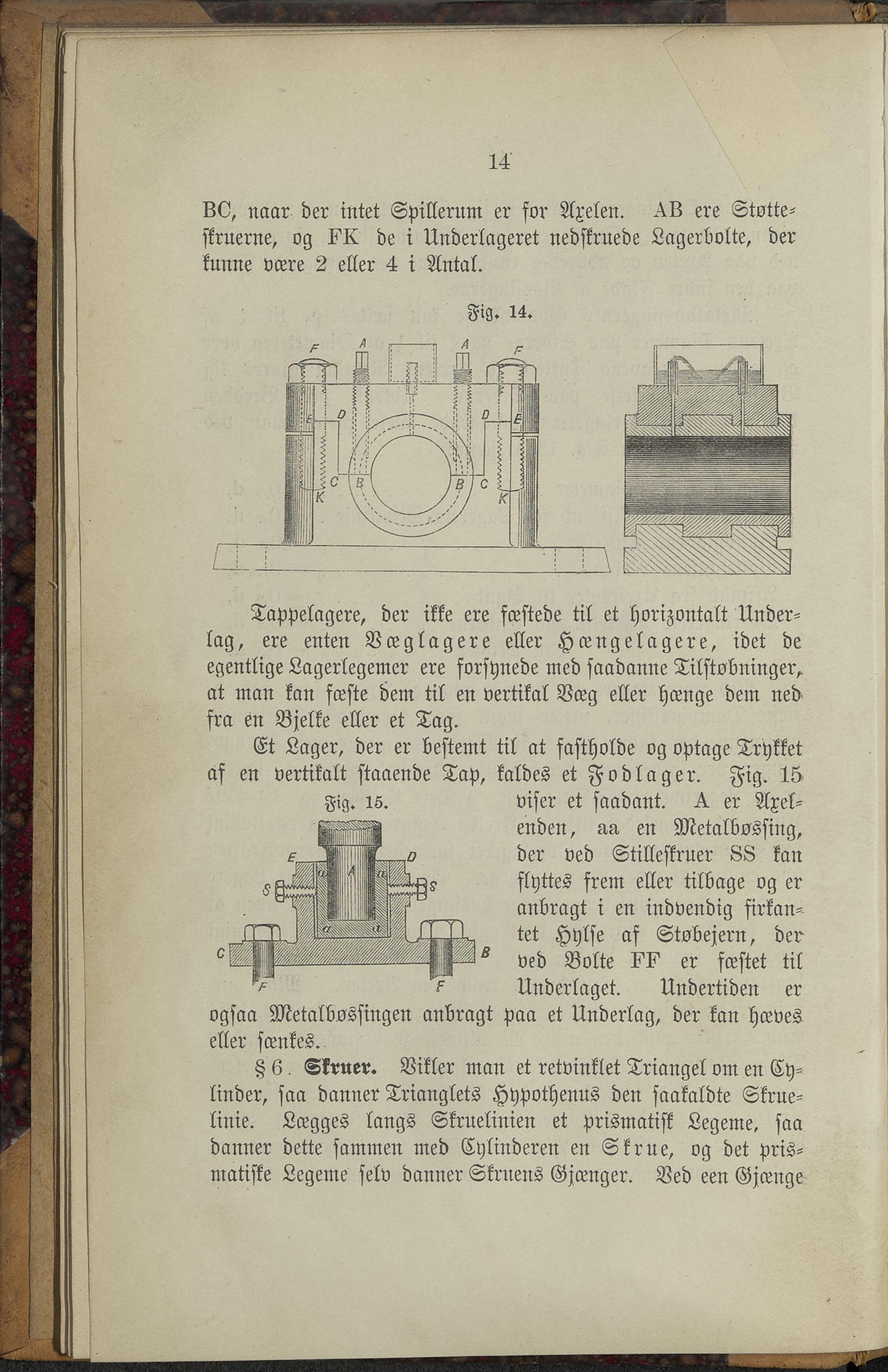

14 B C, naar der intet Spillerum er for Axelen. AB ere Stotte- struerne, og FK de i Underlageret nedskruede Lagerbolte, der funne være 2 eller 4 i Antal. Fig. 14. Tappelagere, der ikke ere fæstede til et horizontalt Under- lag, ere enten Vceglagere eller Hængelagere, idet de egentlige Lagerlegemer ere forsynede med saadanne Tilstobninger^ at man kan fæste dem til en vertikal Vceg eller hænge dem ned fra en Bjelke eller et Tag. Et Lager, der er bestemt til at fastholde og optage Trykket af en vertikalt staaende Tap, kaldes et Fodlager. Fig. 15 viser et saadant. A er Axel- enden, aa en Metalbsssing, der ved Stilleskruer SS kan flyttes frem eller tilbage og er anbragt i en indvendig firkan- tet Hylse af Stsbejern, der ved Bolte FF er fæstet til Underlaget. Undertiden er Fig. 15. ogsaa Metalbossingen anbragt paa et Underlag, der kan hæves eller sænkes. § 6. Skruer. Vikler man et retvinklet Triangel om en Cy- linder, saa danner Trianglets Hypothenus den saakaldte Skrue- linie. Lægges langs SkrUelinien et prismatisk Legeme, saa danner dette sammen med Cylinderen en Skrue, og det pris- matiske Legeme selv danner Skruens Gjcenger. Ved een Gjcenge
