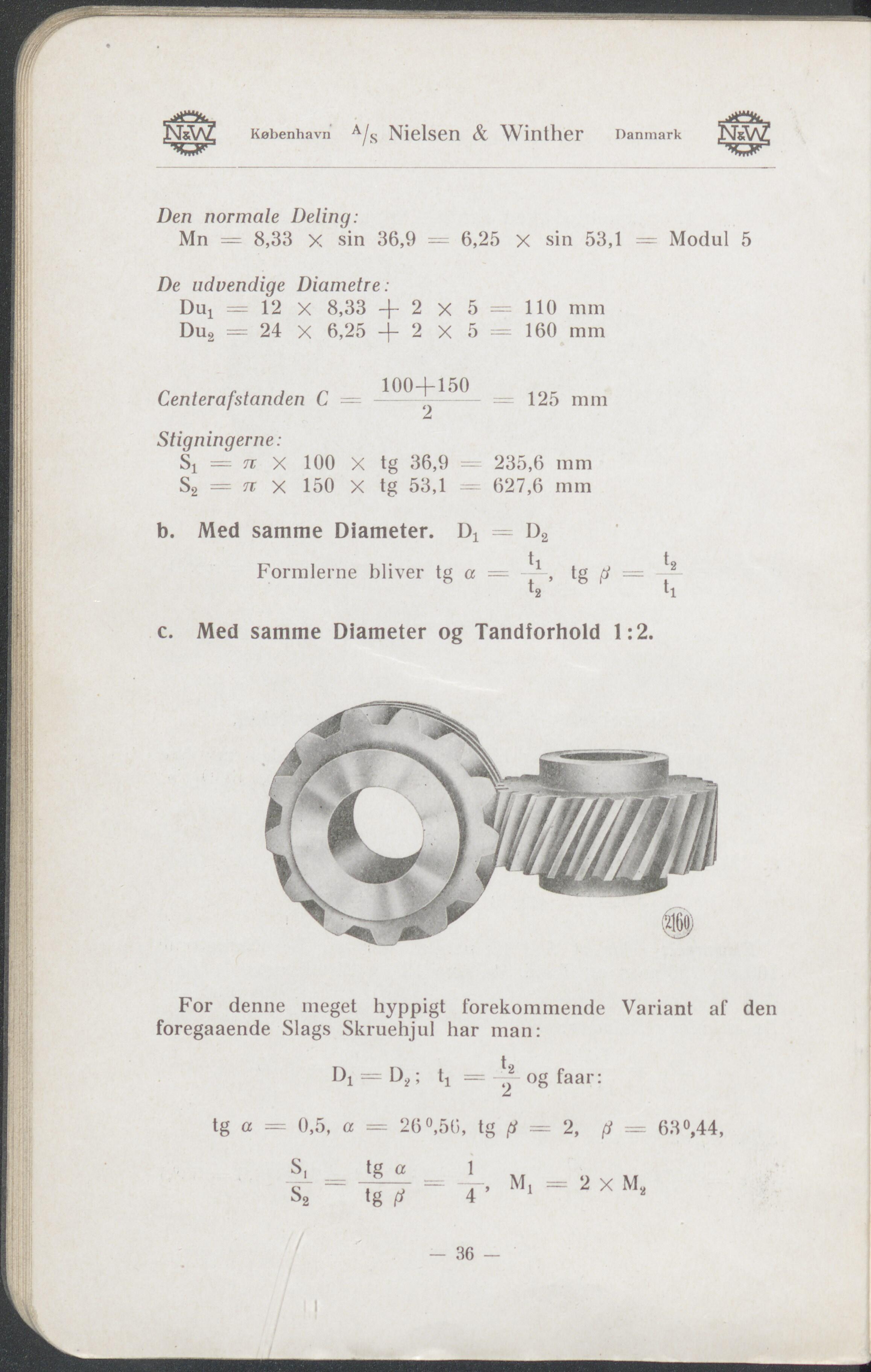

København A/s Nielsen & Winther
Danmark
Den normale Deling:
Mn = 8,33 X sin 36,9 = 6,25 x sin 53,1 = Modul 5
De udvendige Diametre:
Dili = 12 X 8,33 4-2 X 5 = 110 mm
Du2 = 24 X 6,25 4-2 X 5 = 160 mm
c . f. , r 100+150
Centerafstanden C = ------------= 12n mm
Stigningerne:
St — n X 100 X tg 36,9 — 235,6 mm
S2 = n x 150 X tg 53,1 = 627,6 mm
b. Med samme Diameter. Dj = 1)2
Formlerne bliver tg a = , tg ß — —
*2 ti
c. Med samme Diameter og Tandforhold 1:2.
For denne meget hyppigt forekommende
foregaaende Slags Skruehjul har man:
Variant af den
Di = D2; ti = -Il Og faar;
tg a = 0,5, a = 26 °,56, tg = 2, (i = 63 °,44,
S,
S2
tg a i
tg 4 ’
Mi = 2 X M2
- 36 -
