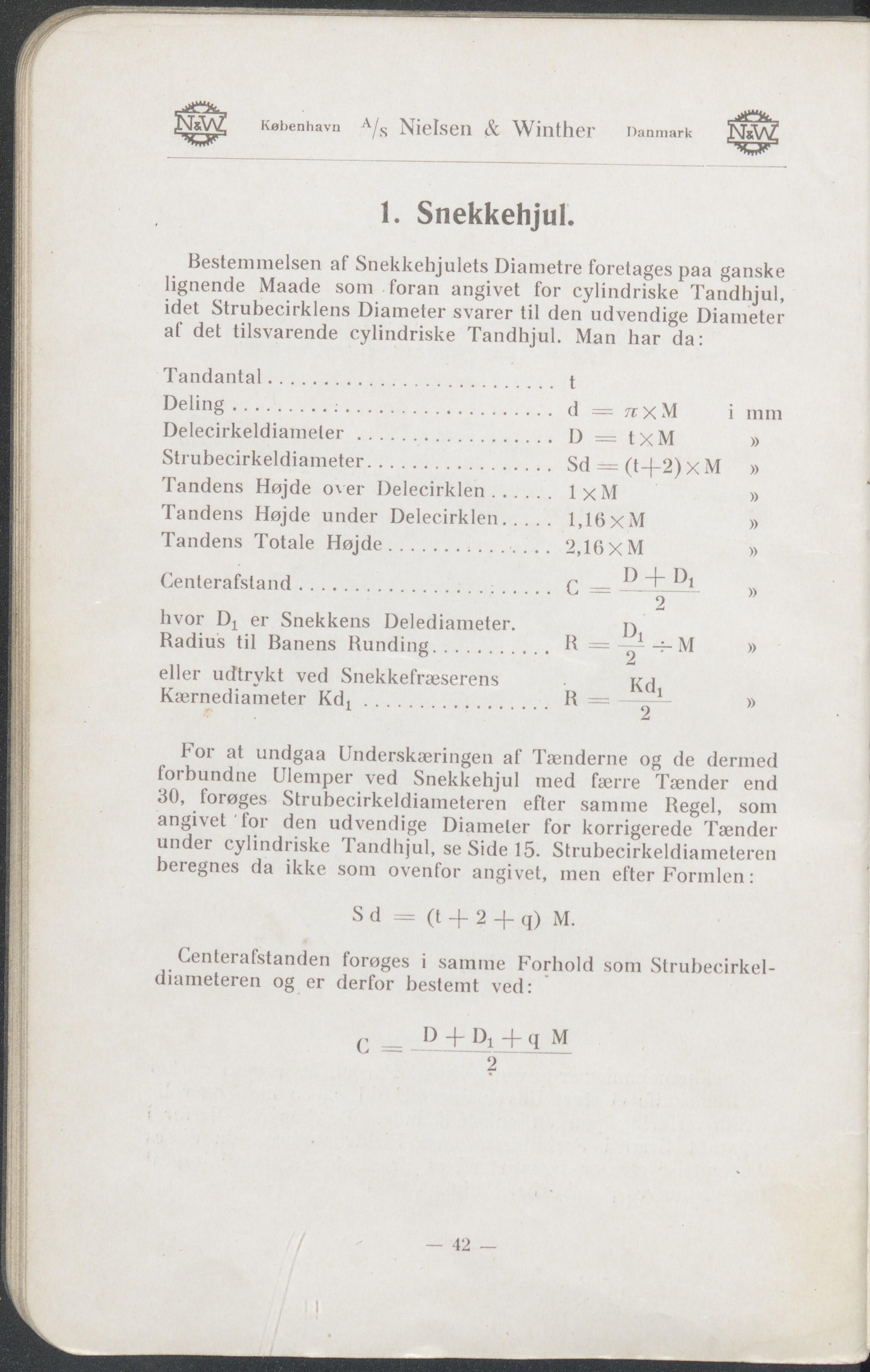

København A/s Nielsen & Winther Danmark 1. Snekkehjul. Bestemmelsen af Snekkehjulets Diametre foretages paa ganske lignende Maade som foran angivet for cylindriske Tandhjul, idet Strubecirklens Diameter svarer til den udvendige Diameter af det tilsvarende cylindriske Tandhjul. Man har da: Tandantal............................. t Deling................................ d = ttxM Delecirkeldiameler.................... D = txM Strubecirkeldiameter.................. Sd = (t -|-2) X M Tandens Højde over Delecirklen........ IxM Tandens Højde under Delecirklen.... 1,16 xM Tandens Totale Højde................. 2,16xM Centerafstand .... C — I) + I)! hvor er Snekkens Delediameter. 2 n Radius til Banens Runding R = eller udtrykt ved Snekkefræserens Kærnediameter Kdt R = O in in » » » » » » » » For at undgaa Underskæringen af Tænderne og de dermed forbundne Ulemper ved Snekkehjul med færre Tænder end 30, forøges Strubecirkeldiaineteren efter samme Regel, som angivet for den udvendige Diameter for korrigerede Tænder under cylindriske Tandhjul, se Side 15. Strubecirkeldiaineteren bei egnes da ikke som ovenfor angivet, men efter Formlen: S d = (t 2 + q) M. Centerafstanden forøges i samme Forhold som Strubecirkel- ciiameteren og er derfor bestemt ved: D + Di + (I M — 42 —
