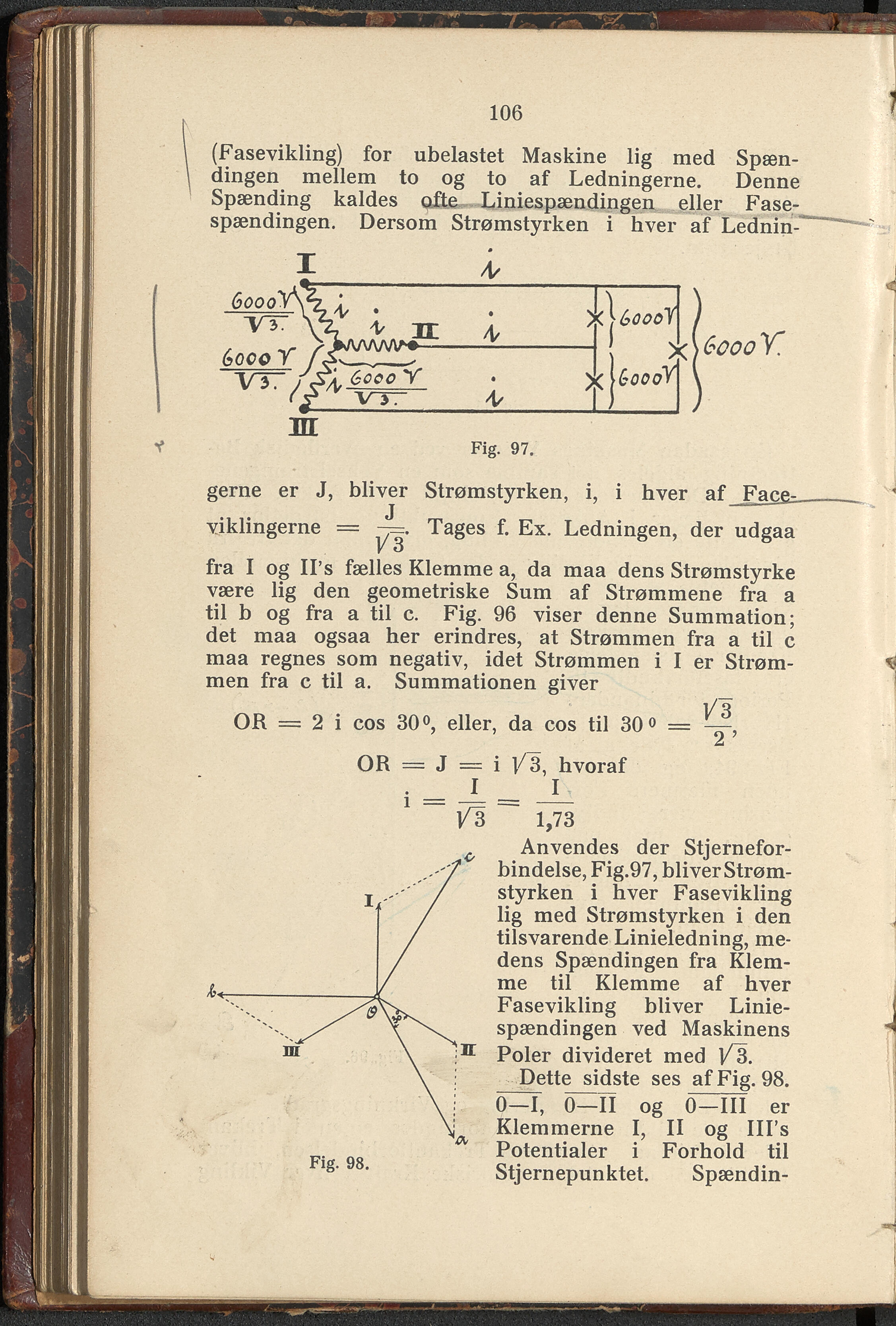

106
(Fasevikling) for ubelastet Maskine lig med Spæn-
dingen mellem to og to af Ledningerne. Denne
Spænding kaldes ofte Liniespændingen eller Fase-
spændingen. Dersom Strømstyrken i hver af Lednin-
Fig. 97.
OR = J =
I
i =
Fig. 98.
gerne er J, bliver Strømstyrken, i, i hver af Face-,
viklingerne = ~=. Tages f. Ex. Ledningen, der udgaa
V o
fra I og Il's fælles Klemme a, da maa dens Strømstyrke
være lig den geometriske Sum af Strømmene fra a
til b og fra a til c. Fig. 96 viser denne Summation;
det maa ogsaa her erindres, at Strømmen fra a til c
maa regnes som negativ, idet Strømmen i I er Strøm-
men fra c til a. Summationen giver
i/’q
OR = 2 i cos 30°, eller, da cos til 30 0 =
i V 3, hvoraf
I
~~ 1,73
Anvendes der Stjernefor-
bindelse, Fig.97, bliver Strøm-
styrken i hver Fasevikling
lig med Strømstyrken i den
tilsvarende Linieledning, me-
dens Spændingen fra Klem-
me til Klemme af hver
Fasevikling bliver Linie-
spændingen ved Maskinens
Poler divideret med ]/ 3.
Dette sidste ses af Fig. 98.
0—I, 0—II og 0 111 er
Klemmerne I, II og Ill’s
Potentialer i Forhold til
Stjernepunktet Spændin-
