Vejledning for Elektriske Installatører
II. Vekselstrøm

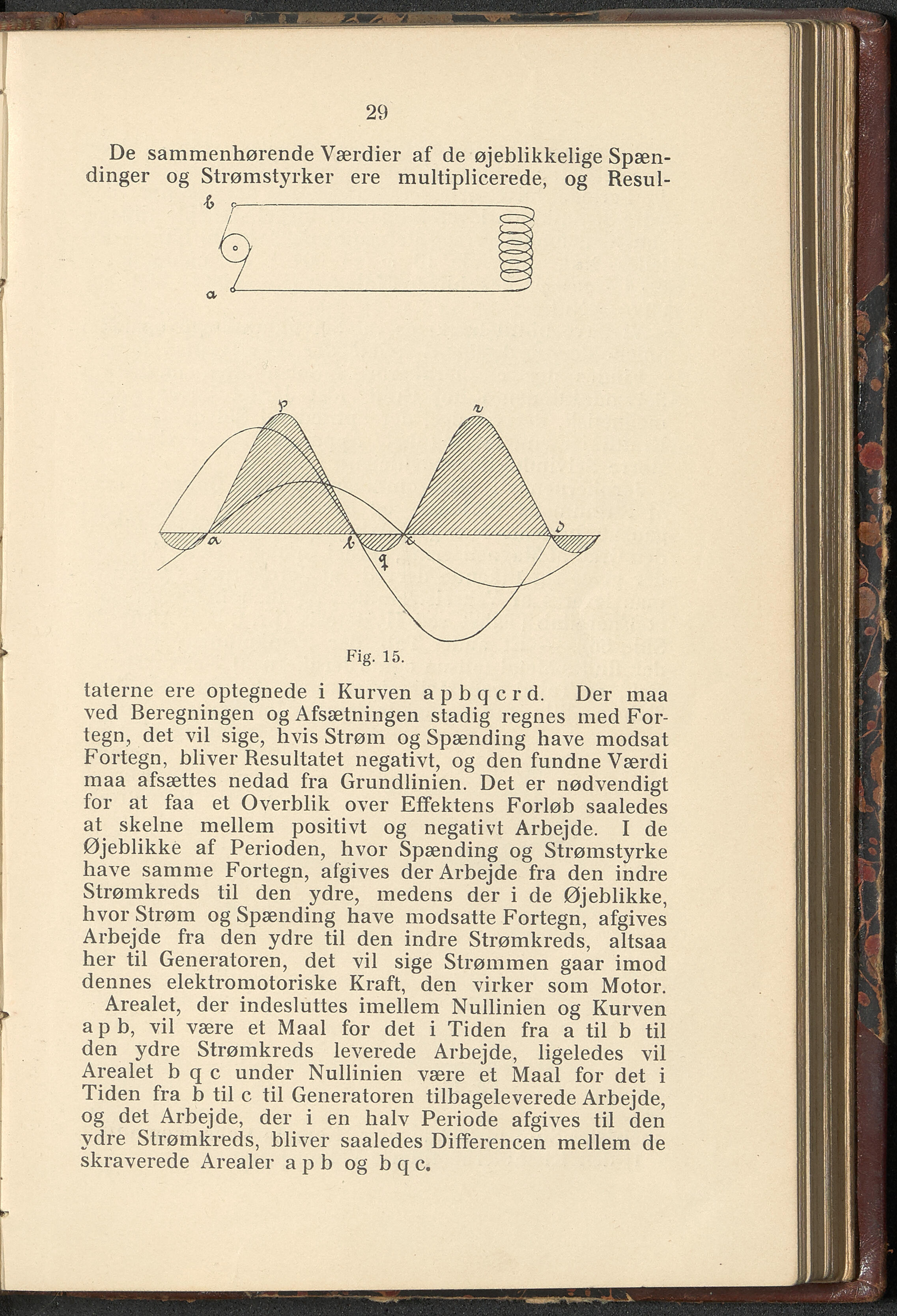

29 De sammenhørende Værdier af de øjeblikkelige Spæn- dinger og Strømstyrker ere multiplicerede, og Resul- Fig. 15. taterne ere optegnede i Kurven a p b q c r d. Der maa ved Beregningen og Afsætningen stadig regnes med For- tegn, det vil sige, hvis Strøm og Spænding have modsat Fortegn, bliver Resultatet negativt, og den fundne Værdi maa afsættes nedad fra Grundlinien. Det er nødvendigt for at faa et Overblik over Effektens Forløb saaledes at skelne mellem positivt og negativt Arbejde. I de Øjeblikke af Perioden, hvor Spænding og Strømstyrke have samme Fortegn, afgives der Arbejde fra den indre Strømkreds til den ydre, medens der i de Øjeblikke, hvor Strøm og Spænding have modsatte Fortegn, afgives Arbejde fra den ydre til den indre Strømkreds, altsaa her til Generatoren, det vil sige Strømmen gaar imod dennes elektromotoriske Kraft, den virker som Motor. Arealet, der indesluttes imellem Nullinien og Kurven ap b, vil være et Maal for det i Tiden fra a til b til den ydre Strømkreds leverede Arbejde, ligeledes vil Arealet b q c under Nullinien være et Maal for det i Tiden fra b til c til Generatoren tilbageleverede Arbejde, og det Arbejde, der i en halv Periode afgives til den ydre Strømkreds, bliver saaledes Differencen mellem de skraverede Arealer a p b og b q c.
