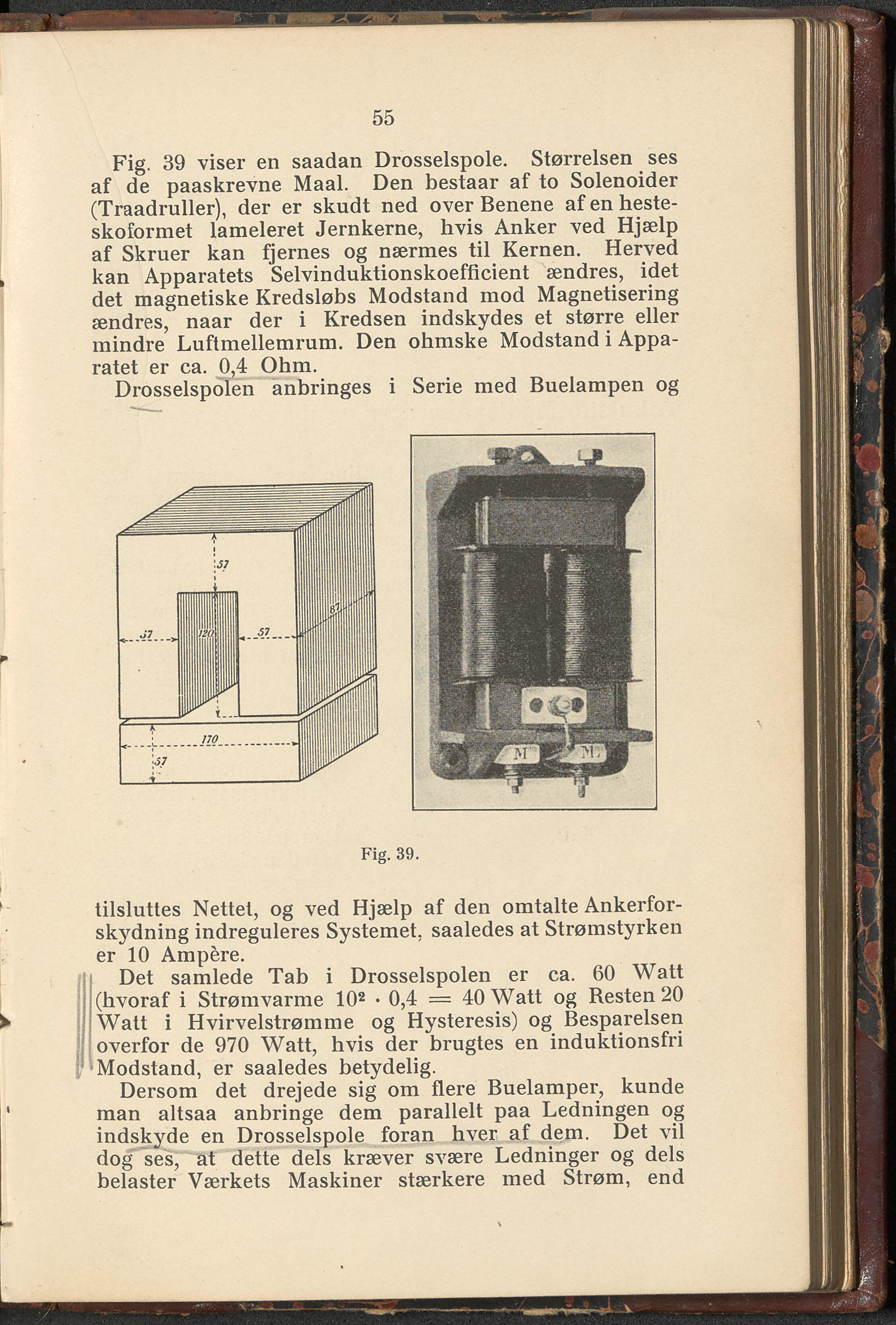

55 Fig. 39 viser en saadan Drosselspole. Størrelsen ses af de paaskrevne Maal. Den bestaar af to Solenoider (Traadruller), der er skudt ned over Benene af en heste- skoformet lameleret Jernkerne, hvis Anker ved Hjælp af Skruer kan fjernes og nærmes til Kernen. Herved kan Apparatets Selvinduktionskoefficient ændres, idet det magnetiske Kredsløbs Modstand mod Magnetisering ændres," naar der i Kredsen indskydes et større eller mindre Luftmellemrum. Den ohmske Modstand i Appa- ratet er ca. 0,4 Ohm. Drosselspolen anbringes i Serie med Buelampen og Fig. 39. tilsluttes Nettet, og ved Hjælp af den omtalte Ankerfor- skydning indreguleres Systemet, saaledes at Strømstyrken er 10 Ampere. Det samlede Tab i Drosselspolen er ca. 60 Watt (hvoraf i Strøm varme 102 • 0,4 = 40 Watt og Resten 20 Watt i Hvirvelstrømme og Hysteresis) og Besparelsen overfor de 970 Watt, hvis der brugtes en induktionsfri Modstand, er saaledes betydelig. Dersom det drejede sig om flere Buelamper, kunde man altsaa anbringe dem parallelt paa Ledningen og indskyde en Drosselspole foran hver af dem. Det vil dog ses, at dette dels kræver svære Ledninger og dels belaster Værkets Maskiner stærkere med Strøm, end
