Statikens anvendelse i kranbygning

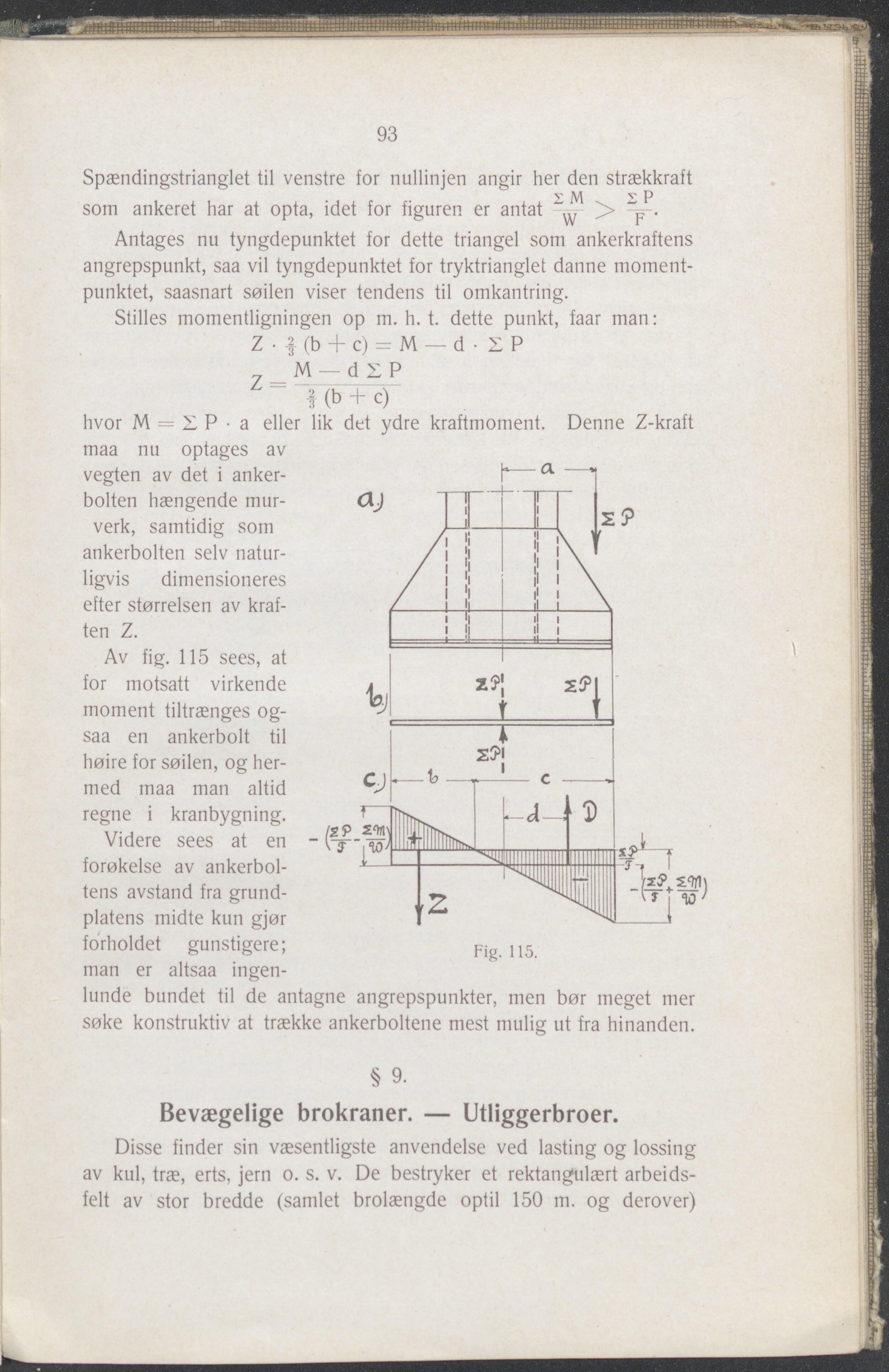

93 Spændingstnanglet til venstre for nullinjen angir her den strækkraft v m SP som ankeret har at opta, idet for figuren er antat . Antages nu tyngdepunktet for dette triangel som ankerkraftens angrepspunkt, saa vil tyngdepunktet for tryktrianglet danne moment- punktet, saasnart søilen viser tendens til omkantring. Stilles momentligningen op m. h. t. dette punkt, faar man: Z • -S- (b + c) = M — d • X P M —dSP i (b + c) det ydre kraftmoment. Denne Z-kraft hvor M = X P • a eller lik maa nu optages av vegten av det i anker- bolten hængende mur- verk, samtidig som ankerbolten selv natur- ligvis dimensioneres efter størrelsen av kraf- ten Z. Av fig. 115 sees, at for motsatt virkende moment tiltrænges og- saa en ankerbolt til høire for søilen, og her- med maa man altid regne i kranbygning. Videre sees at en forøkelse av ankerbol- tens avstand fra grund- platens midte kun gjør forholdet gunstigere; man er altsaa ingen- lunde bundet til de antagne angrepspunkter, men bør meget mer søke konstruktiv at trække ankerboltene mest mulig ut fra hinanden. § 9. Bevægelige brokraner. — Utliggerbroer. Disse finder sin væsentligste anvendelse ved lasting og lossing av kul, træ, erts, jern o. s. v. De bestryker et rektangulært arbeids- felt av stor bredde (samlet brolængde optil 150 ni. og derover)
